        Base articolata alluminio

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Getto di alluminio.
Vite a testa cilindrica DIN 7984 e dado esagonale DIN 985, acciaio.Versione:burattato.
Vite a testa cilindrica e dado esagonale zincato.Nota:Le basi articolate sono regolabili di 180° in continuo.

* Foro oblungo.Su richiesta:Maniglia a leva per il fissaggio e altri diametri.Accessori:- Tubi a sezione rotonda e quadra 29050Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 29036 Base articolata alluminio

219 kB

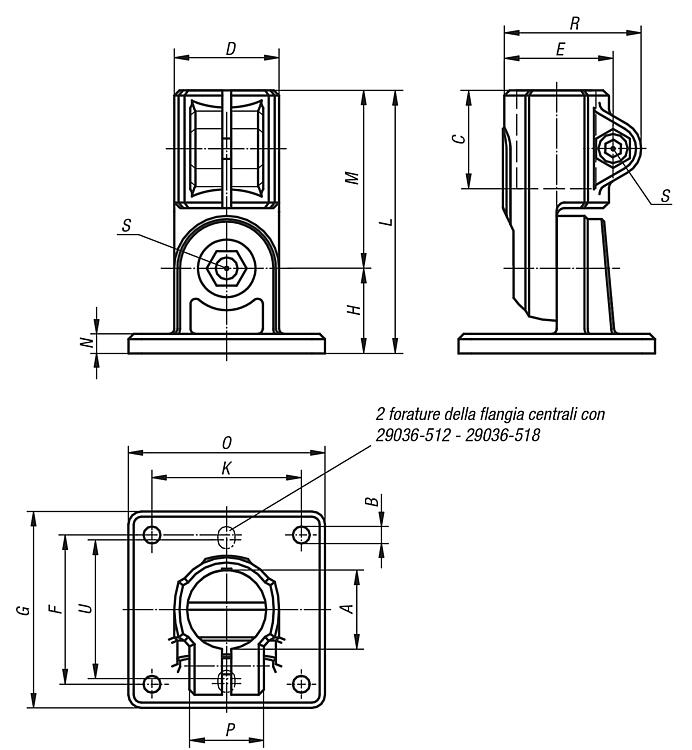

Disegni

Selezione/filtro articoli

N. ordine	A	B	C	D	E	F	G	H	K	L	M	N	O	P	R	S	U	Prezzo
29036-512	12,1	6* (2x)	25	26	29,4	40	50	20	-	64	44	5	35	21	37,5	M6x18	38	27,96 €
29036-514	14,1	6* (2x)	25	26	29,4	40	50	20	-	64	44	5	35	21	37,5	M6x18	38	27,96 €
29036-516	16,1	6* (2x)	25	26	29,4	40	50	20	-	64	44	5	35	21	37,5	M6x18	38	27,96 €
29036-518	18,1	6* (2x)	25	26	29,4	40	50	20	-	64	44	5	35	21	37,5	M6x18	38	27,96 €
29036-520	20,1	7* (4x)	45	40	42	57	75	33	57	106	73	7	75	33	52	M8x35	-	37,57 €
29036-525	25,1	7* (4x)	45	40	42	57	75	33	57	106	73	7	75	33	52	M8x35	-	37,57 €
29036-530	30,1	7* (4x)	45	40	42	57	75	33	57	106	73	7	75	33	52	M8x35	-	37,57 €
29036-540	40,2	9* (4x)	60	56	57	76	100	44	76	144	100	10	100	48	69	M10x50	-	52,85 €
