29024Morsetti articolati in alluminio, con dentatura interna |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Getto di alluminio.
Vite di serraggio con dado, acciaio.Versione:Burattato.
Vite di serraggio con dado zincato.Nota:I morsetti con dentatura interna possono essere collegati ai morsetti con dentatura esterna (29026) per formare articolati.
Coppia max per serrare
le viti di bloccaggio:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.Su richiesta:Maniglia a leva per il fissaggio.Accessori:- Dadi esagonali DIN 985
- Viti a testa esagonale DIN 933
- Viti a testa cilindrica DIN 6912Nota disegno:Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|

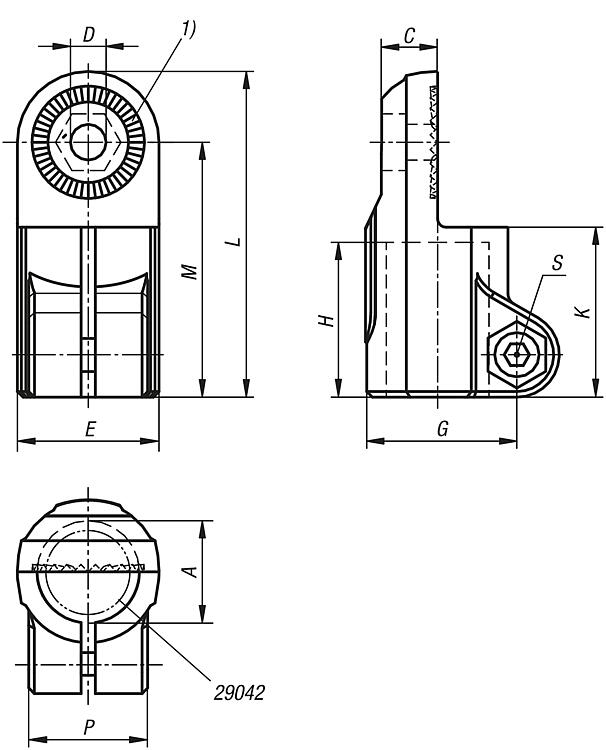

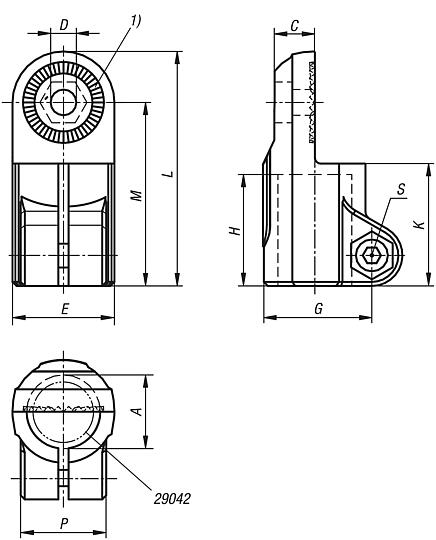

| N. ordine | A
| C | D | E | G | H | K | L | M | P | S | F
kN | Mb (Nm) | Mv (Nm) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 29024-512 | 12,1 | 10,5 | 7,5 | 26 | 29,4 | 25 | 30 | 57 | 44 | 21 | M6 | 3,6 | 28 | 9 |  | | 14,62 € | | | 29024-514 | 14,1 | 10,5 | 7,5 | 26 | 29,4 | 25 | 30 | 57 | 44 | 21 | M6 | 3,6 | 28 | 9 | | | 14,62 € | | | 29024-516 | 16,1 | 10,5 | 7,5 | 26 | 29,4 | 25 | 30 | 57 | 44 | 21 | M6 | 3,6 | 28 | 9 | | | 14,62 € | | | 29024-518 | 18,1 | 10,5 | 7,5 | 26 | 29,4 | 25 | 30 | 57 | 44 | 21 | M6 | 3,6 | 28 | 9 | | | 14,62 € | | | 29024-520 | 20 | 16 | 9 | 40 | 40 | 45 | 50 | 93 | 73 | 33 | M8 | 4,9 | 91 | 94 | | | 15,46 € | | | 29024-525 | 25,1 | 16 | 9 | 40 | 40 | 45 | 50 | 93 | 73 | 33 | M8 | 4,9 | 91 | 94 | | | 15,46 € | | | 29024-530 | 30,1 | 16 | 9 | 40 | 40 | 45 | 50 | 93 | 73 | 33 | M8 | 4,9 | 91 | 94 | | | 15,46 € | | | 29024-540 | 40,2 | 22 | 11 | 56 | 56 | 60 | 68 | 128 | 100 | 48 | M10 | 6 | 267 | 181 | | | 25,82 € | |
