29022Raccordo per tubi diritto in alluminio |
Indietro |
|
|
DescrizioneMateriale:Getto di alluminio.
Vite a testa cilindrica DIN 7984 e dado esagonale DIN 985, acciaio.Versione:burattato.
Vite a testa cilindrica e dado esagonale zincato.Su richiesta:Maniglia a leva per il fissaggio.Accessori:Tubi a sezione rotonda e quadra 29050.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

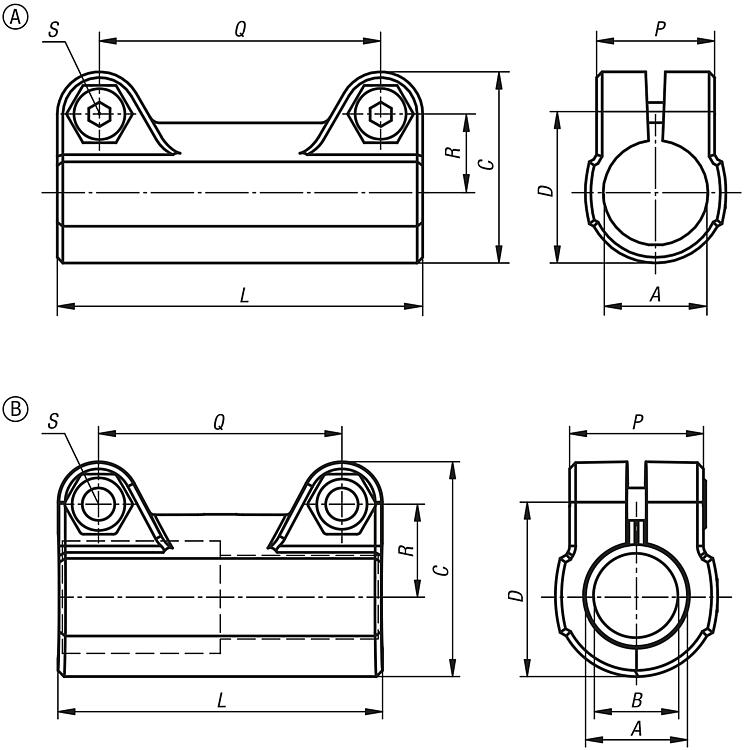

Disegni (sintesi completa) |
Selezione/filtro articoli |
|

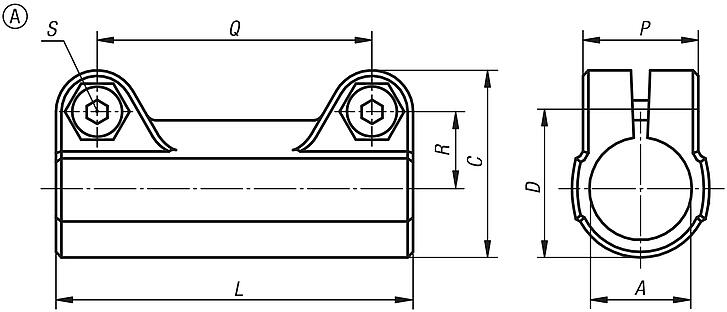

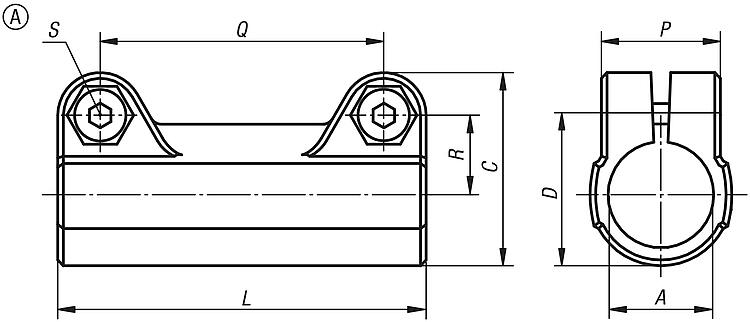

| N. ordine | Forma | A | C | D
| L | P | Q | R | S | CAD | Acc. | Prezzo | Ordinare |
|---|
| 29022-52020 | A | 20,1 | 53 | 40 | 80 | 33 | 60 | 22,5 | M8x25 |  | | 16,16 € | | | 29022-52525 | A | 25,1 | 53 | 40 | 80 | 33 | 60 | 22,5 | M8x25 | | | 16,16 € | | | 29022-53030 | A | 30,1 | 53 | 40 | 80 | 33 | 60 | 22,5 | M8x25 | | | 16,16 € | | | 29022-54040 | A | 40,17 | 73 | 56 | 120 | 40 | 94 | 32 | M10x30 | | | 29,91 € | | | 29022-55050 | A | 50,22 | 84 | 66 | 140 | 45 | 114 | 38 | M10x35 | | | 31,02 € | | | 29022-56060 | A | 60,27 | 103 | 80 | 150 | 58 | 118 | 47 | M12x45 | | | 38,47 € | |
|
Selezione/filtro articoli |
|

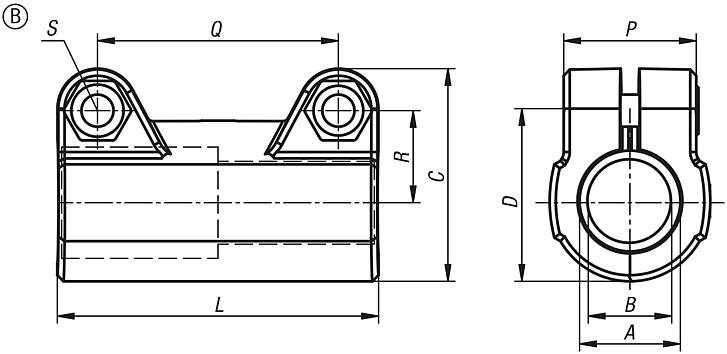

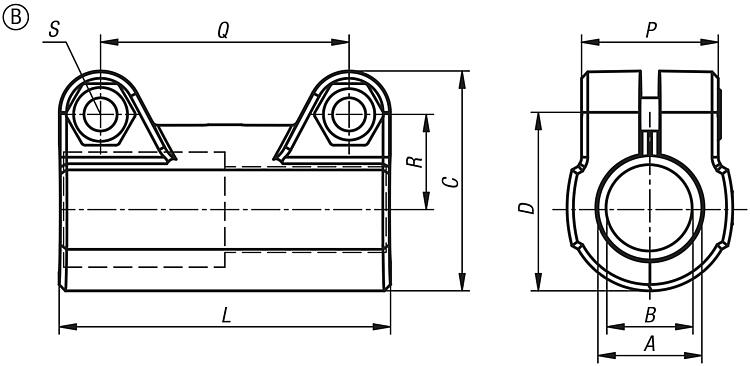

| N. ordine | Forma | A | B | C | D
| L | P | Q | R | S | CAD | Acc. | Prezzo | Ordinare |
|---|
| 29022-53025 | B | 30,1 | 25,1 | 53 | 40 | 80 | 33 | 60 | 22,5 | M8x25 | | | 16,16 € | | | 29022-54032 | B | 40,17 | 32,15 | 73 | 56 | 120 | 40 | 94 | 32 | M10x30 | | | 28,70 € | | | 29022-55040 | B | 50,22 | 40,17 | 84 | 66 | 140 | 45 | 114 | 38 | M10x35 | | | 29,76 € | | | 29022-56048 | B | 60,27 | 48,27 | 103 | 80 | 150 | 58 | 118 | 47 | M12x45 | | | 60,44 € | |
|
