        Morsetti flangiati alluminio

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Getto di alluminio.
Vite a testa cilindrica DIN 7984 e dado esagonale DIN 985, acciaio.Versione:burattato.
Vite a testa cilindrica e dado esagonale zincato.Nota:* Foro oblungo.Su richiesta:Maniglia a leva per il fissaggio e altri diametri.Accessori:- Tubi a sezione rotonda e quadra 29050Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 29014 Morsetti flangiati alluminio

296 kB

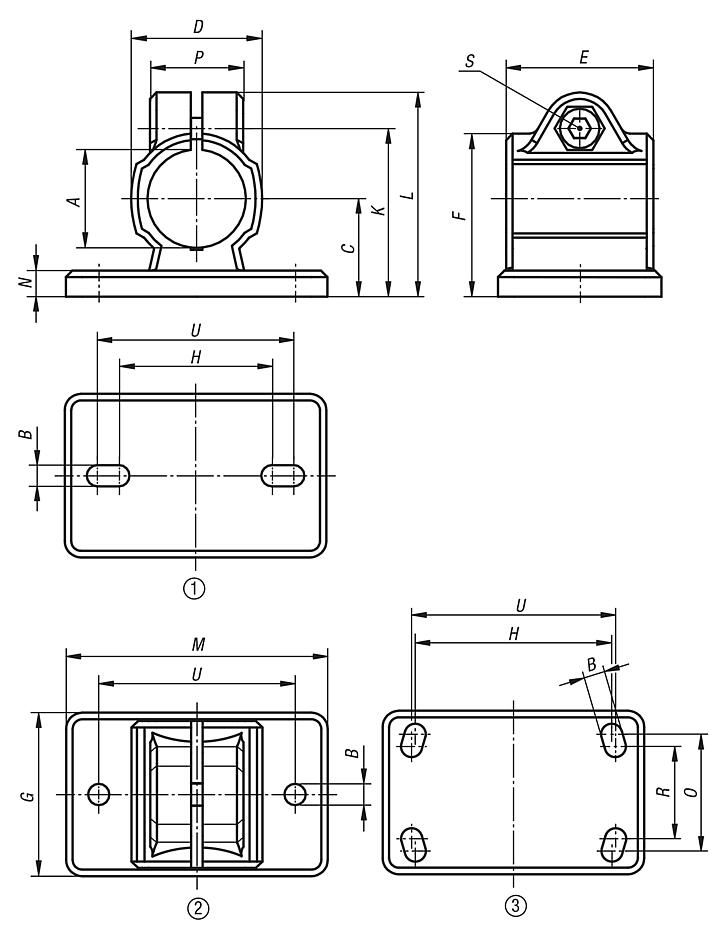

Disegni

Selezione/filtro articoli

N. ordine	Disposizione dei fori	A	B	C	D	E	F	G	H	K	L	M	N	O	P	R	S	U	Prezzo
29014-512	1	12,1	5,5* (2x)	18	25	35	31	35	38	32,5	41	50	5	-	23	-	M6x20	40	14,36 €
29014-514	2	14,1	5,5 (2x)	18	25	35	31	35	-	32,5	41	50	5	-	23	-	M6x20	40	14,36 €
29014-515	2	15,1	5,5 (2x)	18	25	35	31	35	-	32,5	41	50	5	-	23	-	M6x20	40	14,36 €
29014-516	1	16,1	5,5* (2x)	18	25	35	31	35	38	32,5	41	50	5	-	23	-	M6x20	40	14,36 €
29014-518	2	18,1	5,5 (2x)	18	25	35	31	35	-	32,5	41	50	5	-	23	-	M6x20	40	14,36 €
29014-520	1	20,1	6,5* (2x)	30	40	40	50	55	53	53	63	78	7	-	33	-	M8x25	60	15,35 €
29014-525	1	25,1	6,5* (2x)	30	40	40	50	55	53	53	63	78	7	-	33	-	M8x25	60	15,35 €
29014-530	1	30,1	6,5* (2x)	30	40	40	50	55	53	53	63	78	7	-	33	-	M8x25	60	15,35 €
29014-540	3	40,17	8,5* (4x)	42	56	60	70	80	80	74	87	105	10	60	40	52	M10x30	82	25,84 €
29014-550	3	50,22	10,5* (4x)	50	66	65	83	90	98	85	98	128	14	62	45	60	M10x35	100	26,45 €
