20331-20Barre di serraggio per assi lineari con vite a ricircolo di... |
Indietro |
|
|
DescrizioneMateriale:Alluminio.Versione:Superficie non trattata.Nota:Le barre di serraggio servono per bloccare le unità lineari con vite a ricircolo di sfere. Le barre di serraggio possono essere inserite lateralmente nella scanalatura del profilo dell'unità lineare.Montaggio:Numero consigliato di barre di serraggio:
Forma A: 6 pezzi per metro su ogni lato.
Forma B: 3 pezzi per metro su ogni lato.
Forma C: 3 pezzi per metro su ogni lato.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

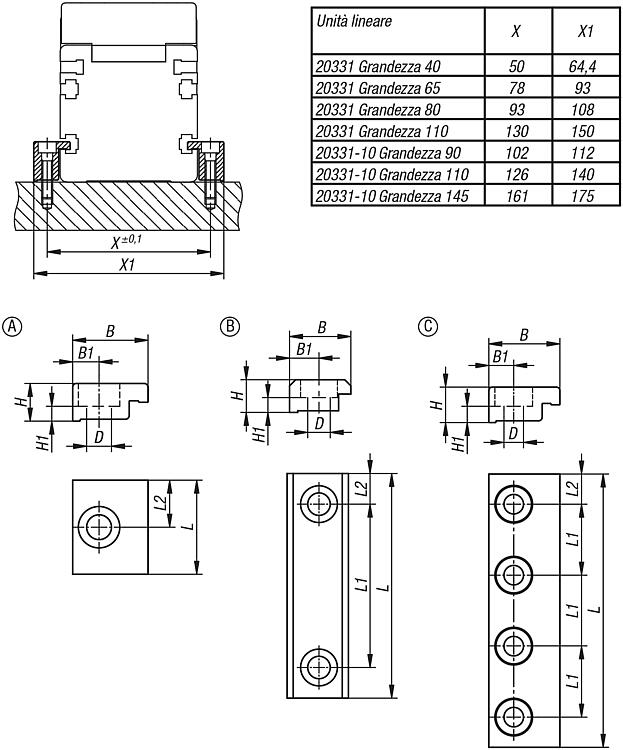

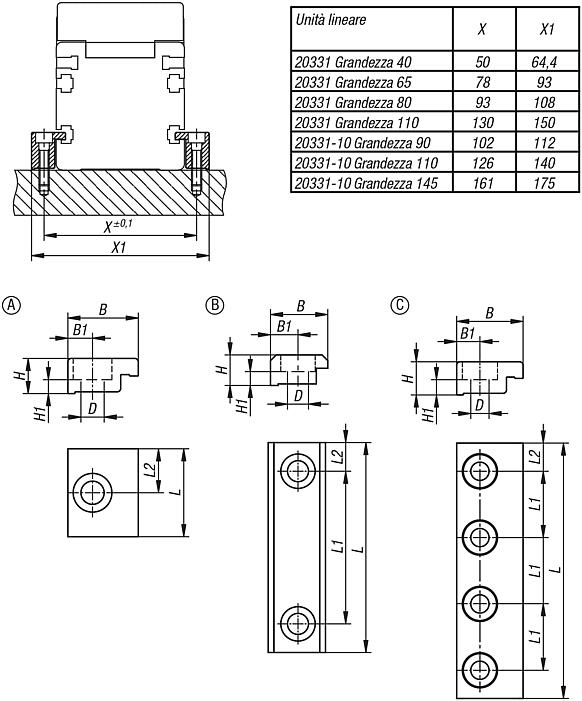

Disegni (sintesi completa) |

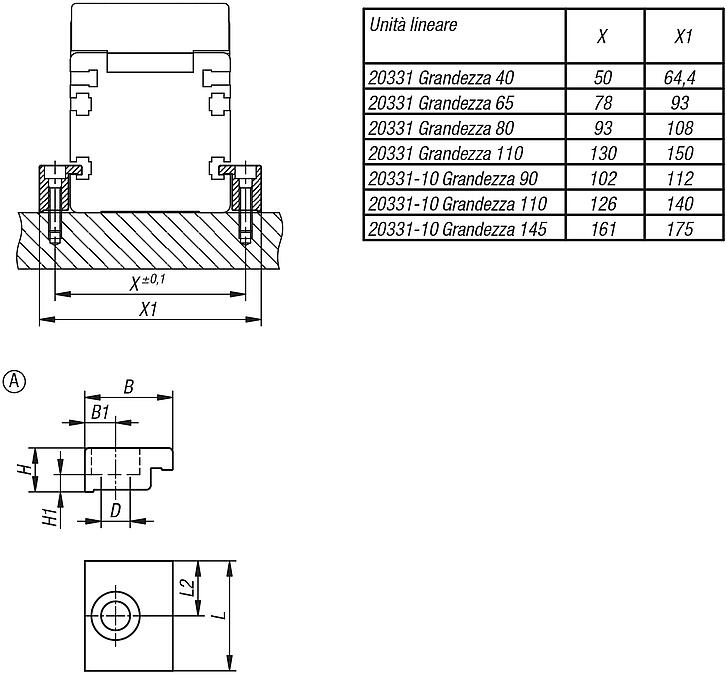

Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | B
| B1 | D
per vite
DIN 912 | H | H1 | L | L2 | Compatibile con
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 20331-20-102504 | A | corto | 15 | 5 | M4 | 9 | 4,5 | 25 | 12,5 | 20331-10 Größe 90 |  | | 11,62 € | | | 20331-20-102506 | A | corto | 20 | 7 | M6 | 10 | 3,4 | 25 | 12,5 | 20331-10 Größe 110/145 | | | 12,50 € | |
|

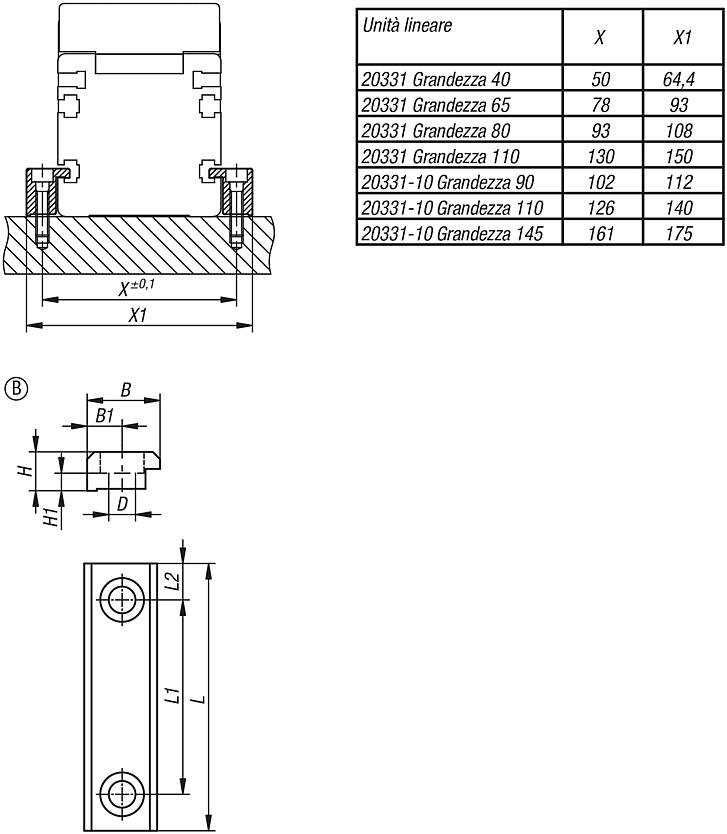

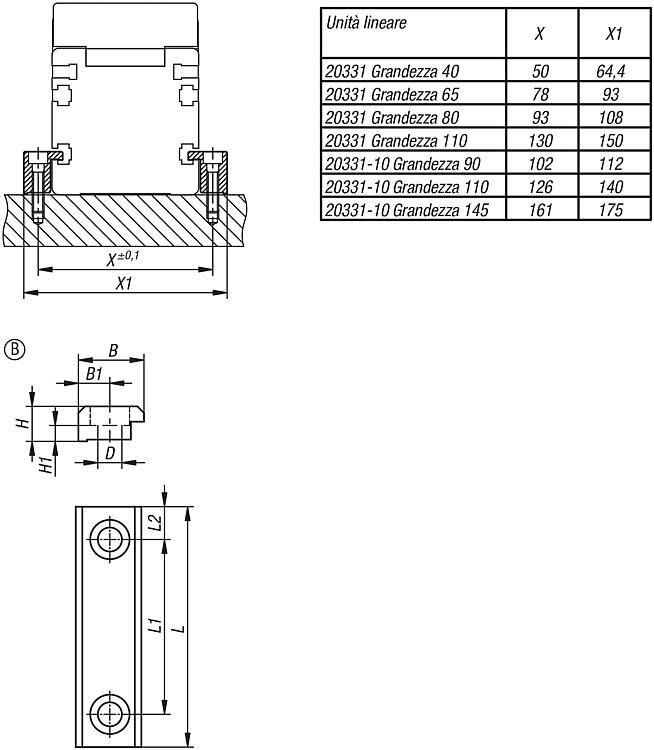

Barre di serraggio per assi lineari con vite a ricircolo di sfere, forma B, standard |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | B
| B1 | D
per vite
DIN 912 | H | H1 | L | L1 | L2 | Compatibile con
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 20331-20-205505 | B | standard | 15 | 7,2 | M5 | 8 | 2,5 | 55 | 40 | 7,5 | 20331 Größe 40 | | | 16,32 € | | | 20331-20-206006 | B | standard | 20 | 7,5 | M6 | 20 | 11,5 | 60 | 40 | 10 | 20331 Größe 65/80 | | | 16,32 € | | | 20331-20-206008 | B | standard | 30 | 10 | M8 | 27 | 18 | 60 | 40 | 10 | 20331 Größe 110 | | | 23,95 € | | | 20331-20-206204 | B | standard | 15 | 5 | M4 | 9 | 4,5 | 62 | 40 | 11 | 20331-10 Größe 90 | | | 15,46 € | | | 20331-20-206206 | B | standard | 20 | 7 | M6 | 10 | 3,4 | 62 | 40 | 11 | 20331-10 Größe 110/145 | | | 16,32 € | |
|

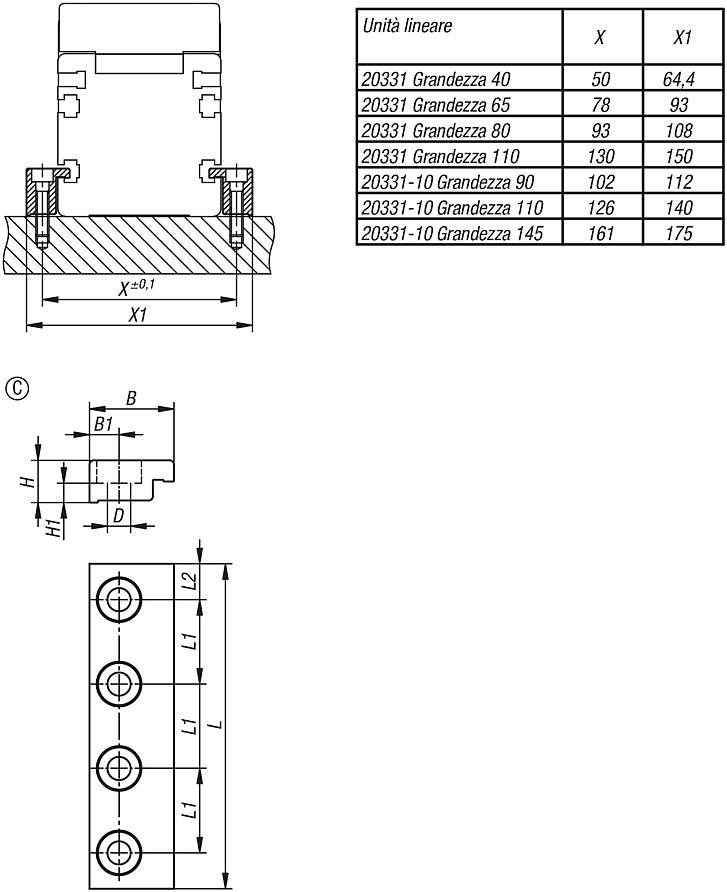

Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | B
| B1 | D
per vite
DIN 912 | H | H1 | L | L1 | L2 | Compatibile con
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 20331-20-307704 | C | lungo | 15 | 5 | M4 | 9 | 4,5 | 77 | 20 | 8,5 | 20331-10 Größe 90 | | | 17,25 € | | | 20331-20-308704 | C | lungo | 15 | 5 | M4 | 9 | 4,5 | 87 | 25 | 6 | 20331-10 Größe 90 | | | 17,25 € | | | 20331-20-310704 | C | lungo | 15 | 5 | M4 | 9 | 4,5 | 107 | 30 | 8,5 | 20331-10 Größe 90 | | | 20,09 € | | | 20331-20-307705 | C | lungo | 20 | 7 | M5 | 10 | 4,5 | 77 | 20 | 8,5 | 20331-10 Größe 110/145 | | | 17,50 € | | | 20331-20-310705 | C | lungo | 20 | 7 | M5 | 10 | 4,5 | 107 | 30 | 8,5 | 20331-10 Größe 110/145 | | | 18,55 € | | | 20331-20-314206 | C | lungo | 20 | 7 | M6 | 10 | 3,4 | 142 | 40 | 11 | 20331-10 Größe 110/145 | | | 19,58 € | |
|
