        Maniglie a staffa in acciaio inox

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneDescrizione del prodotto:Questa maniglia a staffa si distingue per l'ampio volume e la buona percezione aptica.
Forma chiusa e liscia, facile da pulire (indicata per es. per la produzione alimentare e la tecnologia medica).Materiale:

Maniglie a staffa in acciaio inossidabile 1.4404.
Vite, dado e rondella in acciaio inossidabile (1.4404).

Versione:versione sabbiata ed elettrolucidata.Montaggio:Forma A dal lato anteriore.
Forma B dal retro.Vantaggi:Elemento di tenuta per l´apertura e la chiusura dei coperchi, coperture e cofani.
Campi di utilizzo: costruzione di macchine, costruzione di impianti, costruzione di utensili, industria del mobile, tecnologia riabilitativa e medicale.
Resistente alla torsione e facile da usare
FornituraLa forma A contiene viti, dadi e rondelle.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06916-15 Maniglie a staffa in acciaio inox

145 kB

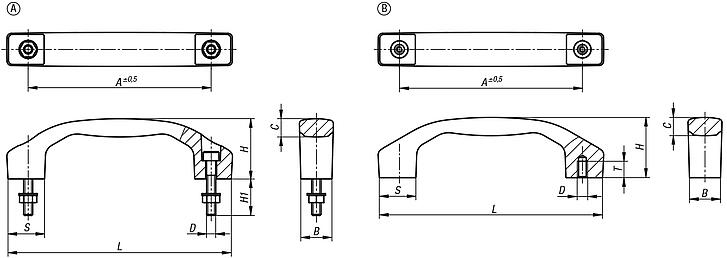

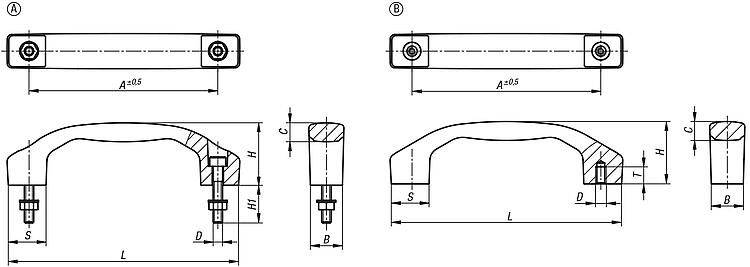

Disegni (sintesi completa)

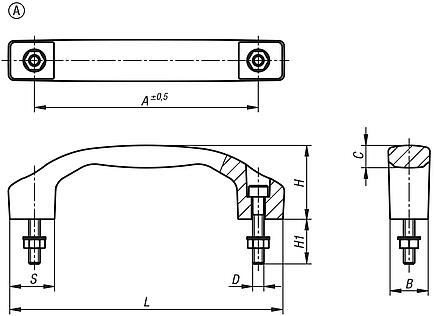

Maniglie a staffa in acciaio inox, forma A

Maggiori informazioni

Disegni

Maniglie a staffa in acciaio inox, forma A

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	A	B	C	D	H	H1	L	S	Capacità di carico N	Prezzo
06916-15-110005	A	con foro passante	100	17	9,5	M5	33	20	122	20	1000	16,31 €
06916-15-112006	A	con foro passante	120	21	11,4	M6	39	25	146	24	1000	26,94 €
06916-15-114008	A	con foro passante	140	24	14,2	M8	45	30	170	28	1000	33,20 €
06916-15-116008	A	con foro passante	160	28	15,5	M8	52	30	194	32	1000	51,64 €
06916-15-118010	A	con foro passante	180	31	16	M10	58	40	218	36	1000	77,18 €

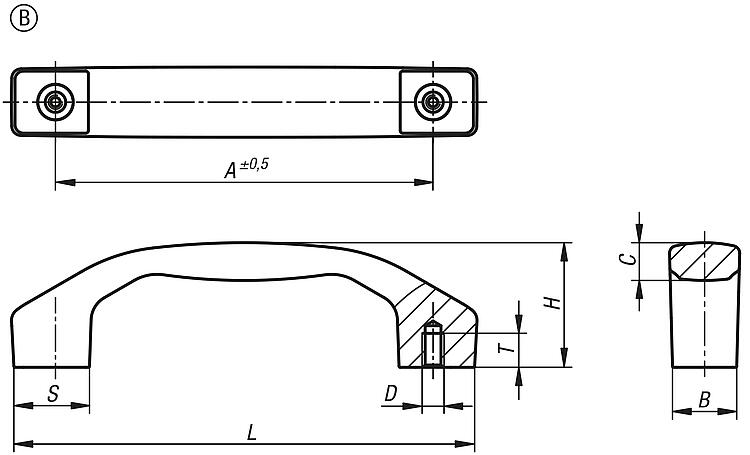

Maniglie a staffa in acciaio inox, forma B

Maggiori informazioni

Disegni

Maniglie a staffa in acciaio inox, forma B

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	A	B	C	D	H	L	S	T	Capacità di carico N	Prezzo
06916-15-210005	B	con filettatura interna	100	17	9,5	M5	33	122	20	7,5	1000	19,56 €
06916-15-212006	B	con filettatura interna	120	21	11,4	M6	39	146	24	9	1000	32,33 €
06916-15-214008	B	con filettatura interna	140	24	14,2	M8	45	170	28	12	1000	39,85 €
06916-15-216008	B	con filettatura interna	160	28	15,5	M8	52	194	32	12	1000	61,96 €
06916-15-218010	B	con filettatura interna	180	31	16	M10	58	218	36	15	1000	92,61 €
