Mezzo cilindro profilato per leva girevole

05601

Mezzo cilindro profilato per leva girevole

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Dispositivi di serraggio rapido Ginocchiere pneumatiche Accessori per morse Chiusure a leva Serrature girevoli
      - Accessori per leve girevoli
        Mezzo cilindro profilato per leva girevole

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Mezzo cilindro profilato in ottone, zinco o plastica.Versione:Zinco nichelato.Nota:I mezzi cilindri profilati possono essere utilizzati in combinazione con le leve girevoli. Vengono montati all'interno delle leve girevoli e servono, ad esempio, per la chiusura di quadri elettrici. Il cilindro di chiusura è un mezzo cilindro, il che significa che si può chiudere solo da un lato (esterno).

Forma A: i mezzi cilindri profilati di forma A vengono forniti con due chiavi. La serratura è a chiusura singola, ovvero ogni serratura può essere aperta solo con le due chiavi in dotazione.

Forma B: i mezzi cilindri profilati di forma B vengono forniti con due chiavi. La chiusura è a chiave unificata, cioè tutte le serrature possono essere aperte con la stessa chiave (chiusura 1333).

Forma C: mezzo cilindro profilato con doppia mappa, azionamento 3 mm.

Forma D: mezzo cilindro profilato con doppia mappa, azionamento 5 mm.

"Forma E: mezzo cilindro profilato con azionamento a quadro da 6 mm.

"Forma F: mezzo cilindro profilato con azionamento a quadro da 7 mm.

"Forma G: mezzo cilindro profilato con azionamento a quadro da 8 mm.

Forma H: mezzo cilindro profilato con azionamento a triangolo da 6 mm.

Forma I: mezzo cilindro profilato con azionamento a triangolo da 10 mm.

Forma J: mezzo cilindro profilato con azionamento a triangolo da 7 mm.

Forma K: mezzo cilindro profilato con azionamento a triangolo da 8 mm.

Forma L: mezzo cilindro profilato con azionamento a intaglio.

Forma M: Inserto di copertura.

Forma N: Inserto di copertura autobloccante.Accessori:05600-01 Leva girevole in plastica per cilindri profilati.
05600-02 Leva girevole in plastica.Particolarità:

RoHS

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 05601 Mezzo cilindro profilato per leva girevole

Nota tecnica - Maniglie girevoli

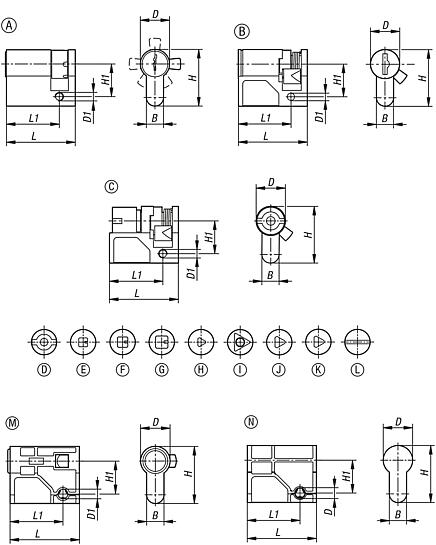

Disegni (sintesi completa)

Mezzo cilindro profilato per leva girevole

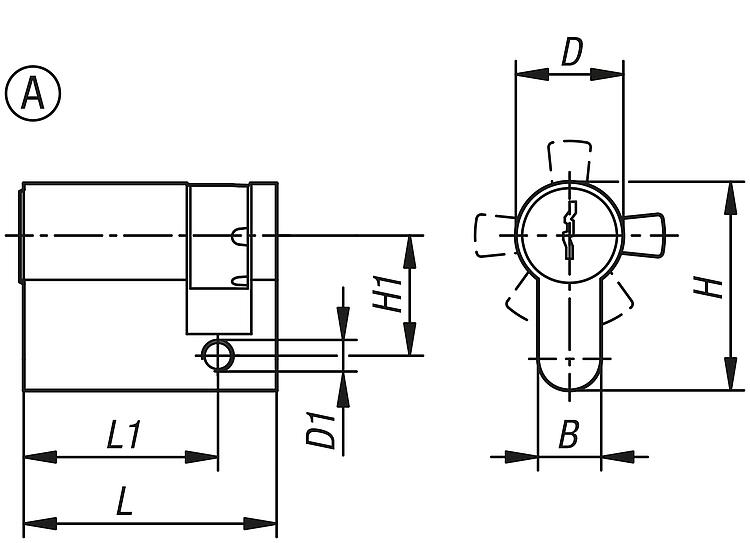

Mezzo cilindro profilato per leva girevole, Forma A

Maggiori informazioni

Disegni

Mezzo cilindro profilato per leva girevole, Forma A

Selezione/filtro articoli

N. ordine	Denominazione	Versione 1	Forma	Materiale corpo base	Azionamento	B	D	D1	H	H1	L	L1	CAD	Acc.	Prezzo	Ordinare
05601-00	Mezzo cilindro profilato	a chiusura singola	A	ottone	chiave	10	17	M5	33	19	40	31			24,87 €

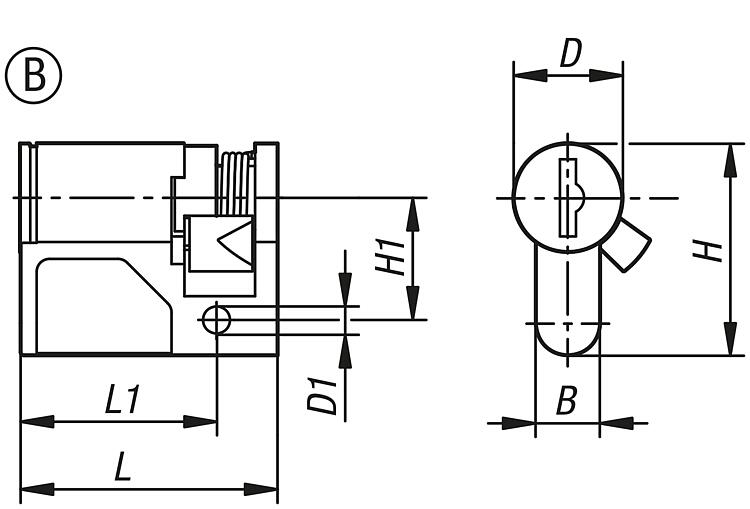

Mezzo cilindro profilato per leva girevole, Forma B

Maggiori informazioni

Disegni

Mezzo cilindro profilato per leva girevole, Forma B

Selezione/filtro articoli

N. ordine	Denominazione	Versione 1	Forma	Materiale corpo base	Azionamento	B	D	D1	H	H1	L	L1	CAD	Acc.	Prezzo	Ordinare
05601-01	Mezzo cilindro profilato	universale	B	zinco	chiave	10	17	M5	33	19	40	30,5			7,46 €

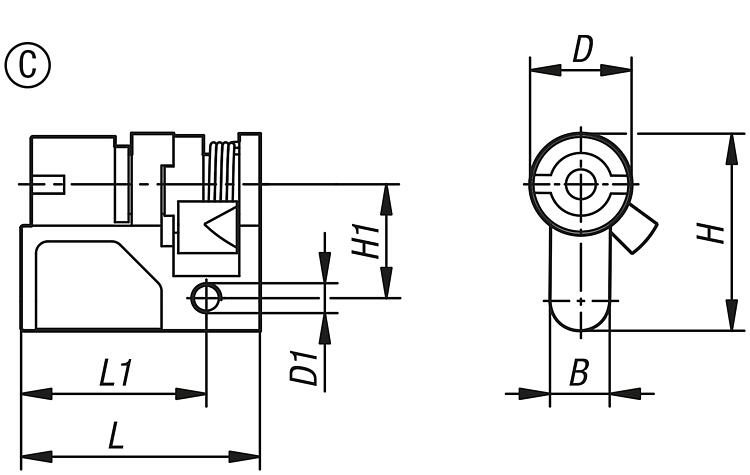

Mezzo cilindro profilato per leva girevole, Forma C

Maggiori informazioni

Disegni

Mezzo cilindro profilato per leva girevole, Forma C

Selezione/filtro articoli

N. ordine	Denominazione	Versione 1	Forma	Materiale corpo base	Azionamento	B	D	D1	H	H1	L	L1	CAD	Acc.	Prezzo	Ordinare
05601-02	Mezzo cilindro profilato	Bloccaggio con inserto di copertura	C	zinco	doppio incavo 3 mm	10	17	M5	33	19	40	31			5,68 €

Mezzo cilindro profilato per leva girevole, Forma D

Maggiori informazioni

Disegni

Mezzo cilindro profilato per leva girevole, Forma D

Selezione/filtro articoli

N. ordine	Denominazione	Versione 1	Forma	Materiale corpo base	Azionamento	B	D	D1	H	H1	L	L1	CAD	Acc.	Prezzo	Ordinare
05601-03	Mezzo cilindro profilato	Bloccaggio con inserto di copertura	D	zinco	doppio incavo 5 mm	10	17	M5	33	19	40	31			5,68 €

Mezzo cilindro profilato per leva girevole, Forma E

Maggiori informazioni

Disegni

Mezzo cilindro profilato per leva girevole, Forma E

Selezione/filtro articoli

N. ordine	Denominazione	Versione 1	Forma	Materiale corpo base	Azionamento	B	D	D1	H	H1	L	L1	CAD	Acc.	Prezzo	Ordinare
05601-04	Mezzo cilindro profilato	Bloccaggio con inserto di copertura	E	zinco	quadro 6 mm	10	17	M5	33	19	40	31			5,68 €

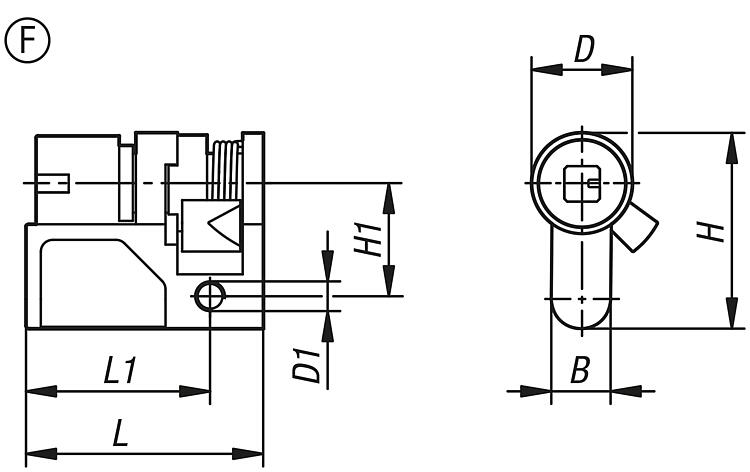

Mezzo cilindro profilato per leva girevole, Forma F

Maggiori informazioni

Disegni

Mezzo cilindro profilato per leva girevole, Forma F

Selezione/filtro articoli

N. ordine	Denominazione	Versione 1	Forma	Materiale corpo base	Azionamento	B	D	D1	H	H1	L	L1	CAD	Acc.	Prezzo	Ordinare
05601-05	Mezzo cilindro profilato	Bloccaggio con inserto di copertura	F	zinco	quadro 7 mm	10	17	M5	33	19	40	31			5,68 €

Mezzo cilindro profilato per leva girevole, Forma G

Maggiori informazioni

Disegni

Mezzo cilindro profilato per leva girevole, Forma G

Selezione/filtro articoli

N. ordine	Denominazione	Versione 1	Forma	Materiale corpo base	Azionamento	B	D	D1	H	H1	L	L1	CAD	Acc.	Prezzo	Ordinare
05601-06	Mezzo cilindro profilato	Bloccaggio con inserto di copertura	G	zinco	quadro 8 mm	10	17	M5	33	19	40	31			5,68 €

Mezzo cilindro profilato per leva girevole, Forma H

Maggiori informazioni

Disegni

Mezzo cilindro profilato per leva girevole, Forma H

Selezione/filtro articoli

N. ordine	Denominazione	Versione 1	Forma	Materiale corpo base	Azionamento	B	D	D1	H	H1	L	L1	CAD	Acc.	Prezzo	Ordinare
05601-07	Mezzo cilindro profilato	Bloccaggio con inserto di copertura	H	zinco	a triangolo da 6mm	10	17	M5	33	19	40	31			5,68 €

Mezzo cilindro profilato per leva girevole, Forma I

Maggiori informazioni

Disegni

Mezzo cilindro profilato per leva girevole, Forma I

Selezione/filtro articoli

N. ordine	Denominazione	Versione 1	Forma	Materiale corpo base	Azionamento	B	D	D1	H	H1	L	L1	CAD	Acc.	Prezzo	Ordinare
05601-08	Mezzo cilindro profilato	Bloccaggio con inserto di copertura	I	zinco	-	10	17	M5	33	19	40	31			5,68 €

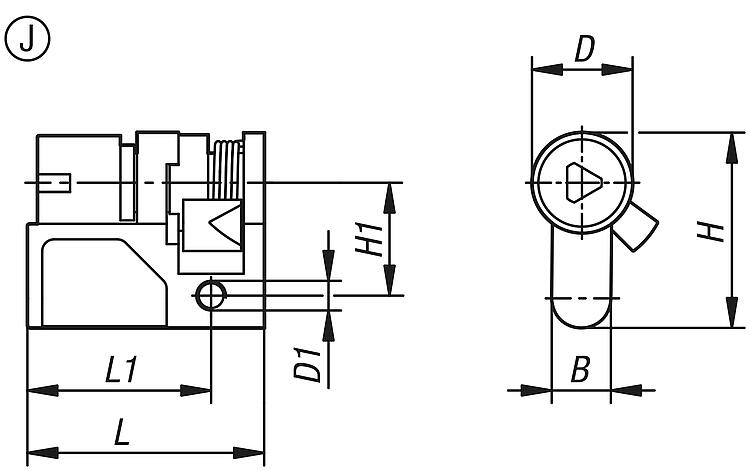

Mezzo cilindro profilato per leva girevole, Forma J

Maggiori informazioni

Disegni

Mezzo cilindro profilato per leva girevole, Forma J

Selezione/filtro articoli

N. ordine	Denominazione	Versione 1	Forma	Materiale corpo base	Azionamento	B	D	D1	H	H1	L	L1	CAD	Acc.	Prezzo	Ordinare
05601-09	Mezzo cilindro profilato	Bloccaggio con inserto di copertura	J	zinco	a triangolo da 7mm	10	17	M5	33	19	40	31			5,68 €

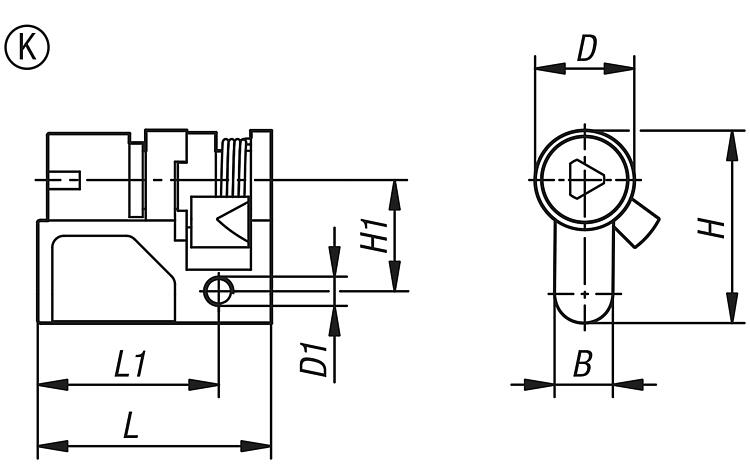

Mezzo cilindro profilato per leva girevole, Forma K

Maggiori informazioni

Disegni

Mezzo cilindro profilato per leva girevole, Forma K

Selezione/filtro articoli

N. ordine	Denominazione	Versione 1	Forma	Materiale corpo base	Azionamento	B	D	D1	H	H1	L	L1	CAD	Acc.	Prezzo	Ordinare
05601-10	Mezzo cilindro profilato	Bloccaggio con inserto di copertura	K	zinco	a triangolo 8 mm	10	17	M5	33	19	40	31			5,68 €

Mezzo cilindro profilato per leva girevole, Forma L

Maggiori informazioni

Disegni

Mezzo cilindro profilato per leva girevole, Forma L

Selezione/filtro articoli

N. ordine	Denominazione	Versione 1	Forma	Materiale corpo base	Azionamento	B	D	D1	H	H1	L	L1	CAD	Acc.	Prezzo	Ordinare
05601-11	Mezzo cilindro profilato	Bloccaggio con inserto di copertura	L	zinco	intaglio	10	17	M5	33	19	40	31			6,04 €

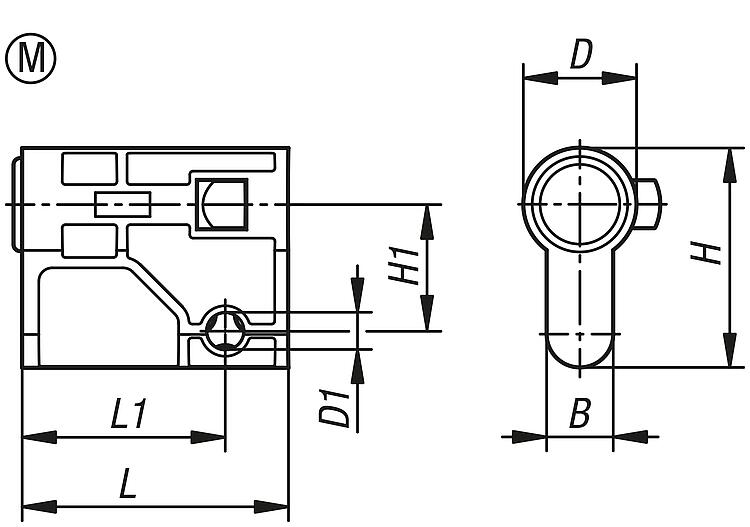

Mezzo cilindro profilato per leva girevole, Forma M

Maggiori informazioni

Disegni

Mezzo cilindro profilato per leva girevole, Forma M

Selezione/filtro articoli

N. ordine	Denominazione	Versione 1	Materiale corpo base	Forma	B	D	D1	H	H1	L	L1	CAD	Acc.	Prezzo	Ordinare
05601-12	Inserto di copertura	Tappo cieco	GF30	M	10	17	5,5	33	19	40	30,5			1,78 €

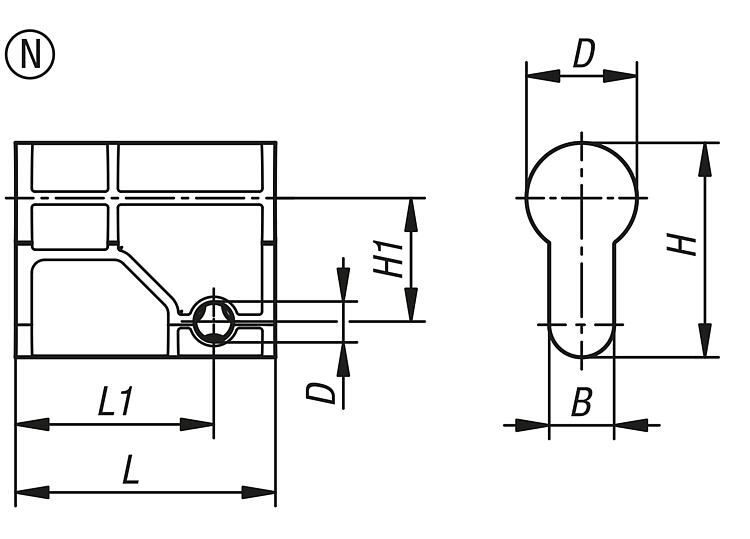

Mezzo cilindro profilato per leva girevole, Forma N

Maggiori informazioni

Disegni

Mezzo cilindro profilato per leva girevole, Forma N

Selezione/filtro articoli

N. ordine	Denominazione	Versione 1	Materiale corpo base	Forma	B	D	D1	H	H1	L	L1	CAD	Acc.	Prezzo	Ordinare
05601-13	Inserto di copertura	Tappo cieco	GF30	N	10	17	5,5	33	19	40	30,5			2,13 €
