        Adattatore in acciaio, acciaio inox o zinco per aste

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Adattatore in acciaio, acciaio inox o zinco.Nota:Gli adattatori per aste servono per collegare aste tonde e piatte alle leve girevoli. Grazie all'utilizzo degli adattatori e alla combinazione di leva girevole e aste, è possibile realizzare un sistema di chiusura a 2 o 3 punti, utilizzato, ad esempio, per la sicurezza dei quadri elettrici.Accessori:05569 Linguetta per serratura girevole in acciaio.
05570 Linguetta per serratura girevole in acciaio.
05601-05 Adattatore per aste tonde in acciaio, acciaio inox o zinco.
05601-12 Aste tonde in acciaio per leve girevoli.
05601-21 Aste piatte in acciaio per leve girevoli.
05601-22 Serratura a stanga in plastica o zinco per aste piatte.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 05601-05 Adattatore in acciaio, acciaio inox o zinco per aste

193 kB

Nota tecnica - Maniglie girevoli

360 kB

Disegni (sintesi completa)

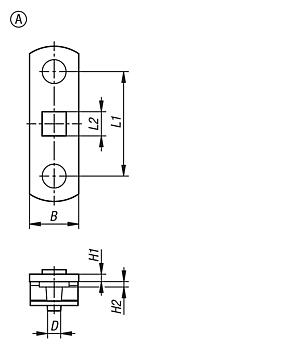

Adattatore in acciaio, acciaio inox o zinco per aste, forma A

Maggiori informazioni

Disegni

Adattatore in acciaio, acciaio inox o zinco per aste, forma A

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Tipo di stampo	B	D	H	H1	H2	L	L1	L2	Prezzo
05601-05-038	A	acciaio	per sistema a 2 punti	16,5	5	-	2,5	1,8	-	38	8,1	2,84 €
05601-05-035	A	acciaio	per sistema a 2 punti	16,5	5	-	2,5	1,8	-	35	8,1	2,84 €
05601-05-135	A	acciaio inox	per sistema a 2 punti	16,5	5	-	2,5	1,8	-	35	8,1	3,02 €
05601-05-138	A	acciaio inox	per sistema a 2 punti	16,5	5	-	2,5	1,8	-	38	8,1	3,02 €
