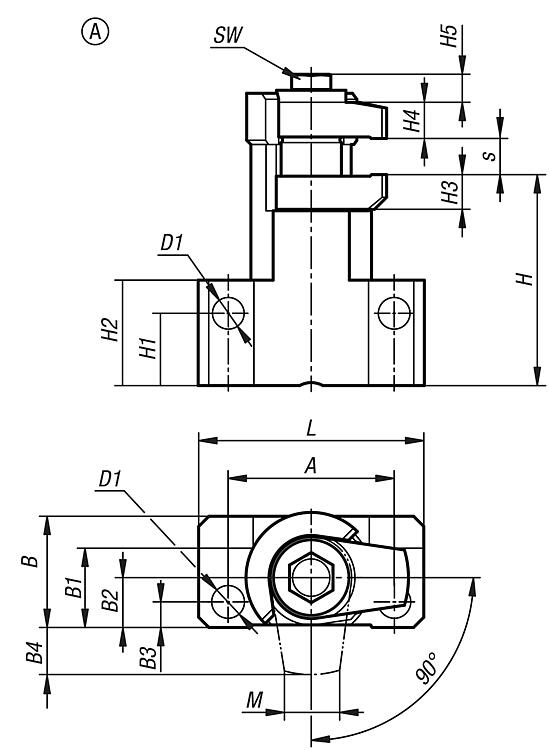

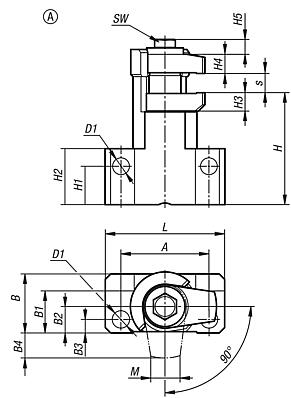

DescrizioneMateriale:Corpo base e ganasce in acciaio. Finecorsa in alluminio.Versione:Corpo base brunito nero. Ganasce nitrocarburate e brunite nere. Finecorsa anodizzato nero.Nota:Il bloccaggio flottante serve per serrare e sostenere punti di serraggio sporgenti sui componenti. Impedisce vibrazioni e flessioni durante la lavorazione.Modalità di utilizzo1. Premere il bloccaggio flottante verso il basso. 2. Ruotare le ganasce fino a battuta. A questo punto, la ganascia del bloccaggio flottante dovrebbe aderire alla parte inferiore del pezzo. 3. Stringere il bloccaggio flottante con il dado esagonale (rispettare la coppia di serraggio min. e max.). Durante il serraggio, il pezzo da lavorare viene serrato e al tempo stesso puntellato. 4. Per lo sblocco, eseguire l'operazione in ordine inverso. Montaggio:Regolare l'intervallo di altezza e l'angolo di rotazione, quindi fissare il bloccaggio flottante alla staffa utilizzando i fori (D1). Durante la regolazione dell'altezza, considerare un ampio margine verso l'alto. Forma B: Per applicazioni di serraggio speciali, la ganascia standard può essere modificata o sostituita.Nota disegno:

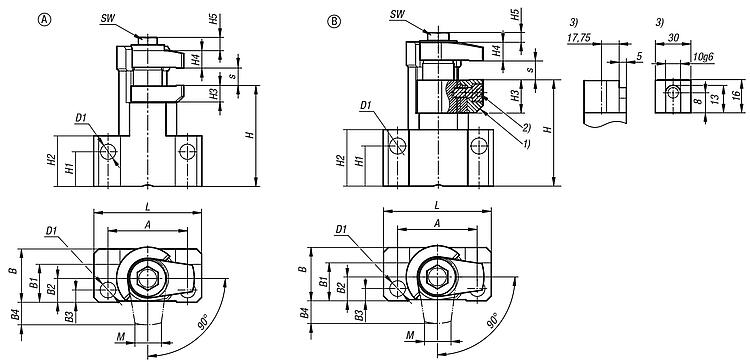

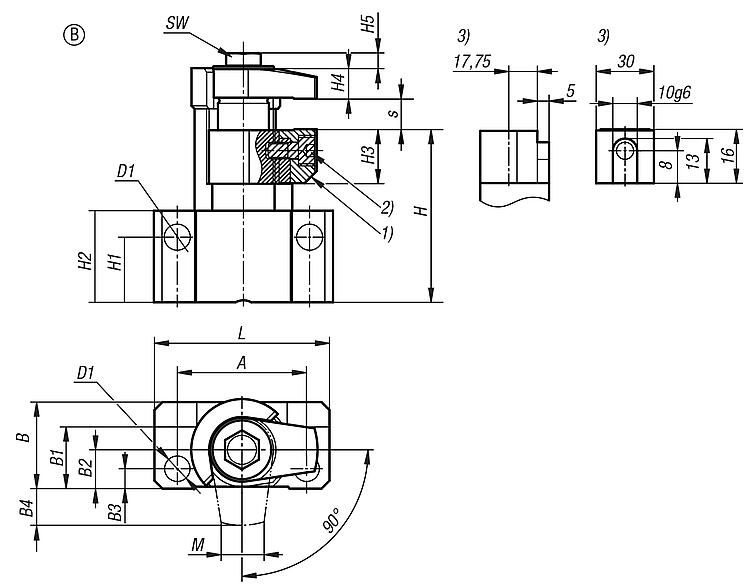

1) Ganascia intercambiabile 2) Vite a testa cilindrica M6 ISO 4762 3) Interfaccia di fissaggio per ganascia
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
