        Tasselli elastici brev. N. 4200676

Descrizione articolo/immagini prodotto

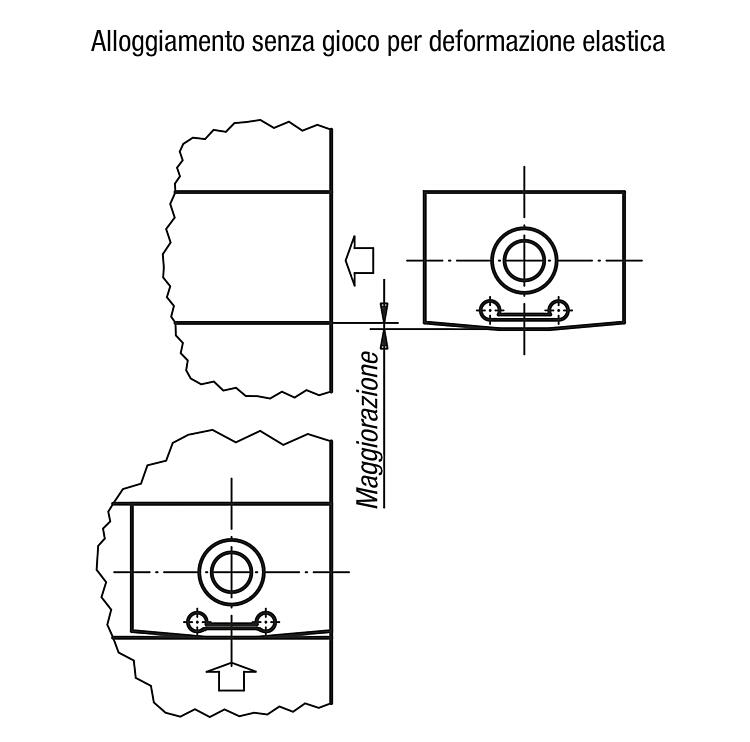

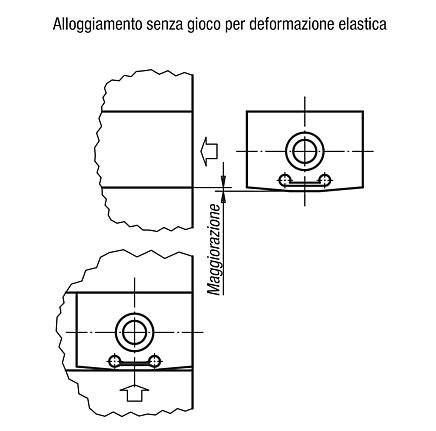

DescrizioneMateriale:Acciaio da cementazione.Versione:Cementato, brunito e rettificato.Nota:I tasselli elastici servono per allineare senza gioco dispositivi e sistemi di serraggio su tavole munite di cave a T secondo DIN 650.Vantaggi:- Alloggiamento senza gioco per deformazione elastica
- Grazie alla superficie elastica interrotta delle molle, gli intervalli di tolleranza delle cave di allineamento della tavola e del dispositivo di serraggio vengono compensati indipendentemente l'uno dall'altro.
- Accuratezza di ripetibilità entro 0,005 mm.Nota disegno:

Compensazione indipendente di due diverse misure di incavo

Superficie molla 1:
adatta alla cava di allineamento dei componenti di montaggio (dispositivo/sistema di serraggio).

Superficie molla 2:
adatta alla cava di allineamento della tavola della macchina.

Particolarità:
