DescrizioneMateriale:Acciaio da bonifica 1.1191.Versione:Forma A brunito.
Forma B grezzo e temprato.
Nota:I tasselli di guida sono utilizzati per un posizionamento rapido e preciso di componenti per macchinari e attrezzature.
Non è più necessario prevedere un laborioso allineamento degli elementi.
La versione B può essere ruotata di 90° per un'ulteriore misura di fissaggio. Il tassello di guida viene utilizzato così per due larghezze cava diverse.Utilizzo:I tasselli di guida vengono avvitati al componente per macchinari e attrezzature in una cava e poi fissati sul contropezzo.Vantaggi:Grande risparmio di tempo durante il montaggio di componenti per macchinari e attrezzature.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

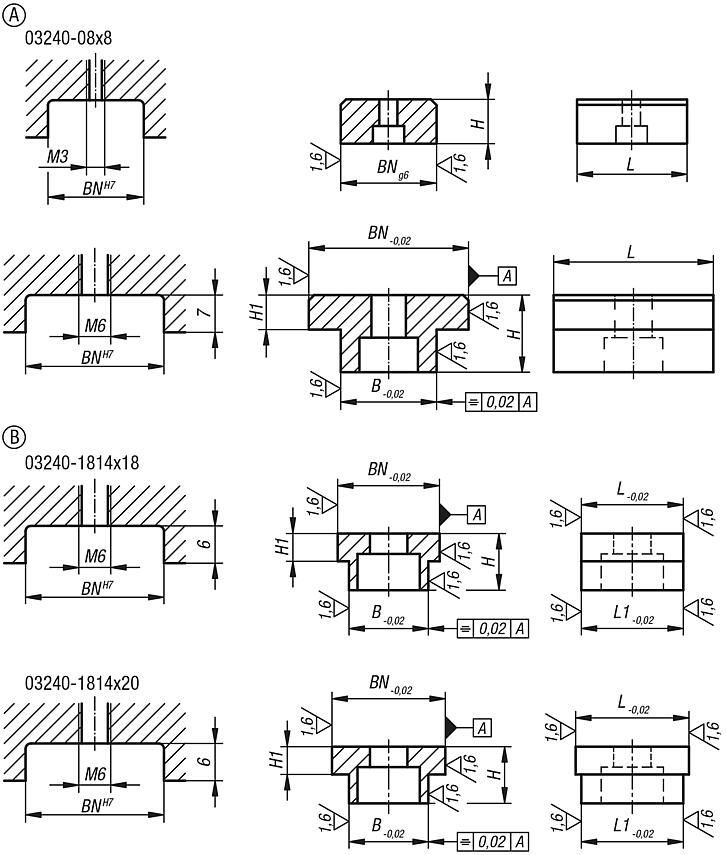

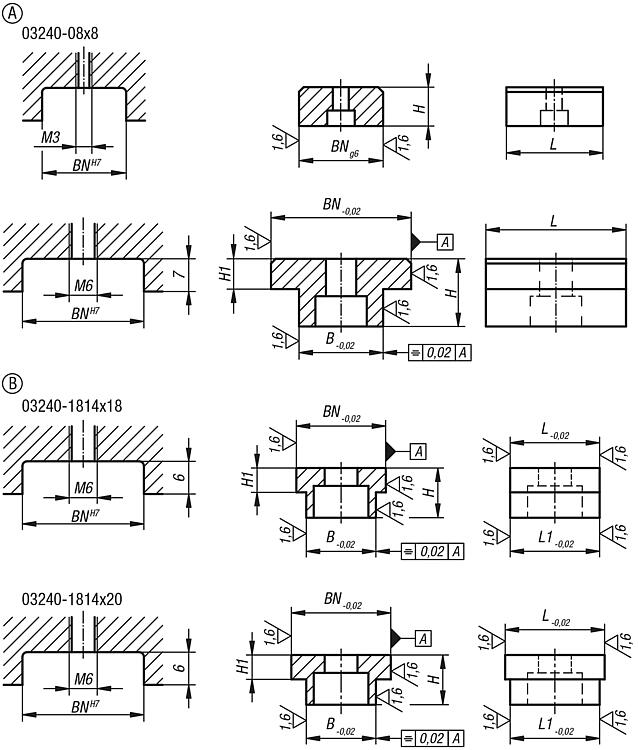

Disegni (sintesi completa) |

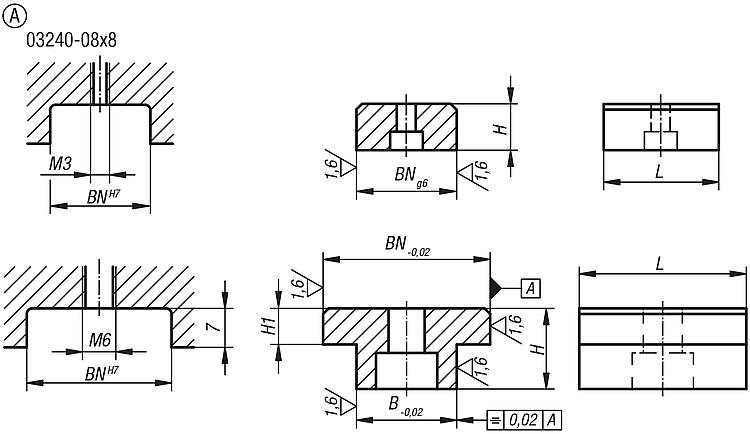

Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo di stampo | BN=Larghezza
cava | B
| H | H1 | L | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03240-08X8 | A | semplice | 8 | 8 | 8 | - | 20 |  | | 19,71 € | | | 03240-12X20 | A | semplice | 20 | 12 | 14 | 6 | 30 | | | 19,71 € | | | 03240-12X22 | A | semplice | 22 | 12 | 14 | 6 | 30 | | | 19,71 € | | | 03240-12X30 | A | semplice | 30 | 12 | 14 | 6 | 30 | | | 19,71 € | | | 03240-14X20 | A | semplice | 20 | 14 | 14 | 6 | 30 | | | 19,71 € | | | 03240-14X22 | A | semplice | 22 | 14 | 14 | 6 | 30 | | | 19,71 € | | | 03240-14X30 | A | semplice | 30 | 14 | 14 | 6 | 30 | | | 19,71 € | | | 03240-16X20 | A | semplice | 20 | 16 | 14 | 6 | 30 | | | 19,71 € | | | 03240-16X22 | A | semplice | 22 | 16 | 14 | 6 | 30 | | | 19,71 € | | | 03240-16X30 | A | semplice | 30 | 16 | 14 | 6 | 30 | | | 19,71 € | | | 03240-18X20 | A | semplice | 20 | 18 | 14 | 6 | 30 | | | 19,71 € | | | 03240-18X22 | A | semplice | 22 | 18 | 14 | 6 | 30 | | | 19,71 € | | | 03240-18X30 | A | semplice | 30 | 18 | 14 | 6 | 30 | | | 19,71 € | | | 03240-22X20 | A | semplice | 20 | 22 | 14 | 6 | 30 | | | 19,71 € | | | 03240-22X22 | A | semplice | 22 | 22 | 14 | 6 | 30 | | | 19,71 € | | | 03240-22X30 | A | semplice | 30 | 22 | 14 | 6 | 30 | | | 19,71 € | |
|

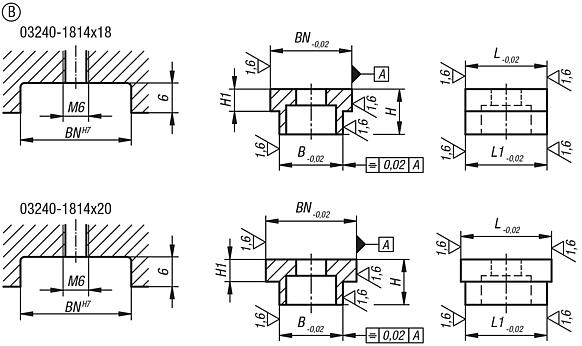

Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo di stampo | BN=Larghezza
cava | B
| H | H1 | L | L1 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03240-1814X18 | B | su entrambi i lati | 18 | 14 | 10 | 4,9 | 18 | 18 | | | 27,95 € | | | 03240-1814X20 | B | su entrambi i lati | 20 | 14 | 10 | 4,9 | 20 | 18 | | | 22,63 € | |
|
