02009Supporti oscillanti regolabili con o-ring, inserti... |
Indietro |
|
|
DescrizioneMateriale:Corpo: acciaio da bonifica.
Sfera: acciaio resistente alla ruggine e agli acidi.
Inserto:
Forma C, F, M acciaio per utensili.
Forma K in POM.
Forma E: acciaio inox.
Forma O acciaio inox con superficie diamantata.
Forma P acciaio inox con superficie in poliuretano.Versione:Corpo trattato termicamente e brunito.
Sfera temprata, non trattata.
Impiego:
forma C, F temprato e brunito.
Forma M con zigrinatura in metallo duro, brunito.
Forma K in colore bianco.
Forma E temprata, non trattata.
Forma O con superficie simile a grana abrasiva 100.
Forma P con superficie in poliuretano Durezza 60° Shore.Nota:I supporti oscillanti servono per sostenere e fissare i pezzi non lavorati e lavorati.
Inoltre, fungono da battute, supporti e pressori nella fabbricazione di utensili e di attrezzature.
Esercitando una lieve pressione sulla vite a testa cilindrica, è possibile rimuovere la sfera dall'alloggiamento.
Sfera bloccata contro la rotazione.Vantaggi:Maggiore efficienza grazie agli inserti intercambiabili.
L'o-ring integrato trattiene la sfera in posizione e impedisce l'infiltrazione di sporco e particelle estranee.

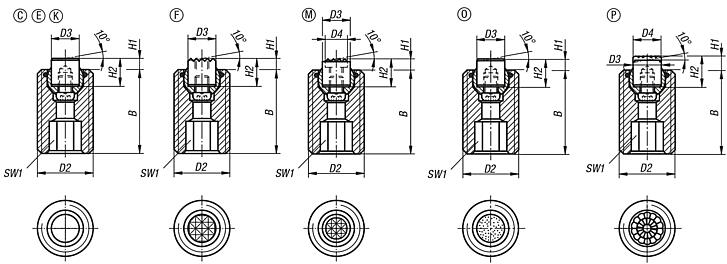

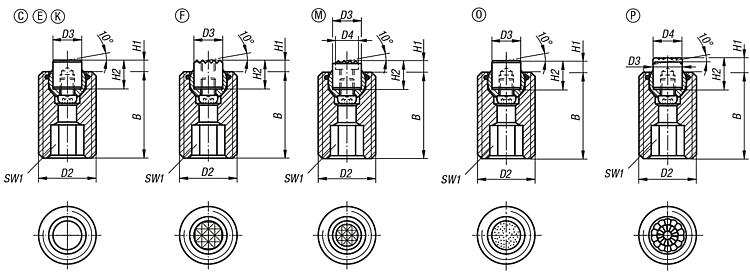

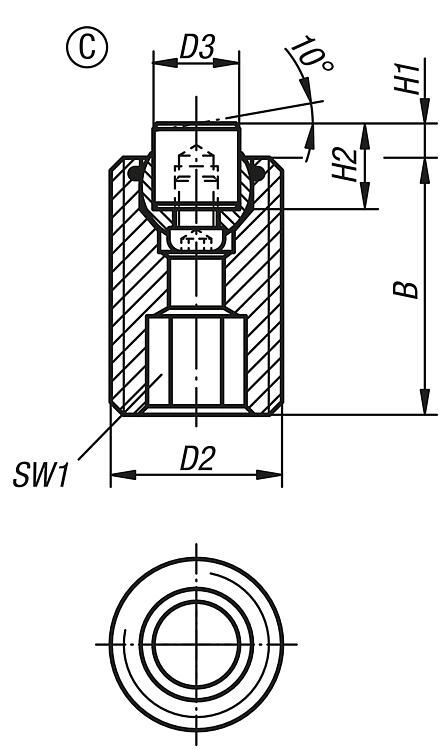

Ciò garantisce un movimento uniforme.Nota disegno:Forma C: inserto in acciaio spianato, liscio
Forma E: inserto in acciaio inox spianato, liscio

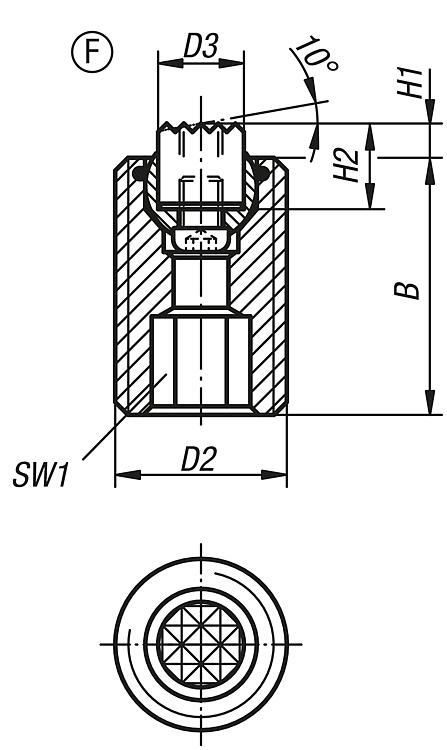

Forma F: inserto spianato, con zigrinatura
Forma K: inserto POM spianato, liscio

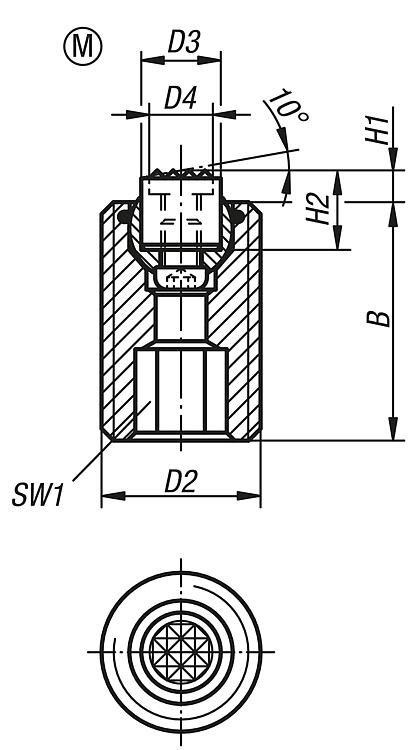

Forma M: inserto spianato, con zigrinatura in metallo duro

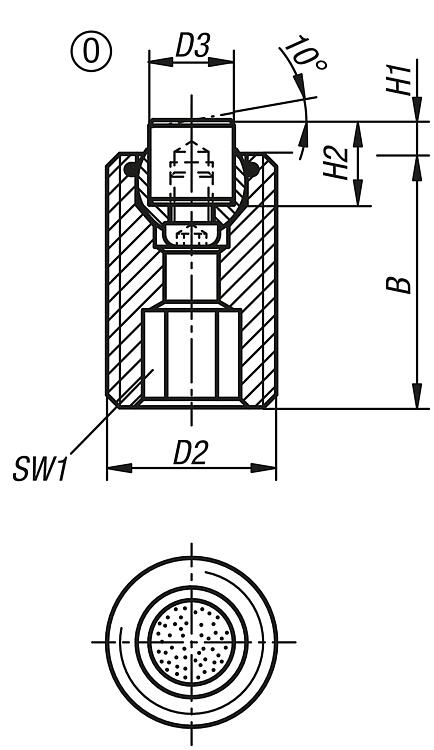

Forma O: inserto in acciaio inox con superficie diamantata

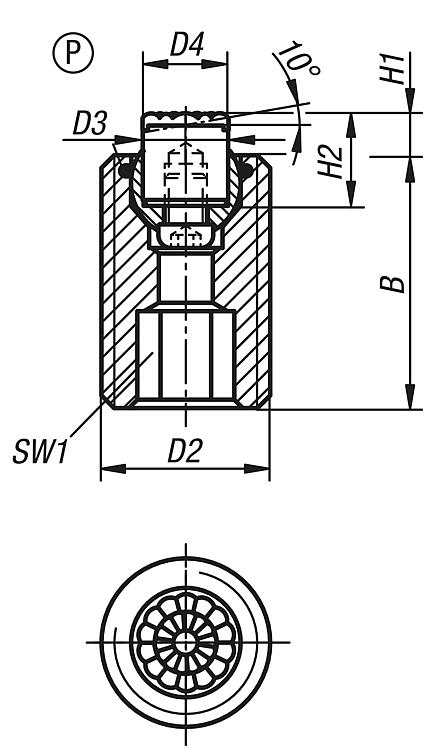

Forma P: inserto in acciaio inox con superficie in poliuretano DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
|
|
Supporti oscillanti regolabili, con O-ring, inserti intercambiabili ed esagono incassato forma F, regolabile, inserto spianato, con zigrinatura in metallo duro |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | B | D2 | D3 | H1 | H2 | SW1 | Ø sfera | Carico ammissibile
max. kN (solo con
carico statico) | N. ordine
per inserto | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02009-320X030 | F | 30 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | 07113-1010 |  |  | 84,27 € | | | 02009-320X050 | F | 50 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | 07113-1010 | | | 85,41 € | | | 02009-320X070 | F | 70 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | 07113-1010 | | | 88,46 € | | | 02009-324X040 | F | 40 | M24 | 12 | 4 | 10 | 10 | 15 | 55 | 07113-1210 | | | 101,51 € | | | 02009-324X080 | F | 80 | M24 | 12 | 4 | 10 | 10 | 15 | 55 | 07113-1210 | | | 107,25 € | |
|
|
Supporti oscillanti regolabili, con O-ring, inserti intercambiabili ed esagono incassato forma M, regolabile, inserto spianato, con zigrinatura in metallo duro |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | B | D2 | D3 | D4 | H1 | H2 | SW1 | Ø sfera | Carico ammissibile
max. kN (solo con
carico statico) | N. ordine
per inserto | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02009-920X030 | M | 30 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | 07113-10107 | | | 84,54 € | | | 02009-920X050 | M | 50 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | 07113-10107 | | | 85,65 € | | | 02009-920X070 | M | 70 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | 07113-10107 | | | 88,73 € | | | 02009-924X040 | M | 40 | M24 | 12 | 9,5 | 4 | 10 | 10 | 15 | 55 | 07113-12107 | | | 101,71 € | | | 02009-924X080 | M | 80 | M24 | 12 | 9,5 | 4 | 10 | 10 | 15 | 55 | 07113-12107 | | | 107,46 € | |
|
|
|
