02002Supporti oscillanti con o-ring |
Indietro |
|
|
DescrizioneMateriale:Corpo in acciaio da bonifica.
Sfera:
Forma C, F in acciaio per utensili.
Forma K in POM.
Forma O acciaio inox con superficie diamantata.
Forma P acciaio inox con superficie in poliuretano.Versione:Corpo trattato termicamente e brunito.
Sfera:
Forma C, F temprata, brunita.
Forma K POM - sfera colore bianco.
Forma O con superficie simile a grana abrasiva 100.
Forma P in poliuretano Durezza 60° Shore.Nota:I supporti oscillanti servono per sostenere e fissare i pezzi non lavorati e lavorati.
Inoltre, fungono da battute, supporti e pressori nella fabbricazione di utensili e di attrezzature.
Sfera bloccata contro la rotazione.
Forma O: la superficie diamantata abrasiva è saldamente integrata nella sfera. Si presta idealmente per il supporto di superfici lucide o scivolose con un minimo di tensione di serraggio. Le particelle di diamante garantiscono una elevata forza di adesione su aree molto piccole pregiudicando in maniera minima la superficie. La superficie diamantata garantisce una straordinaria resistenza all'usura.
Forma P: la superficie in poliuretano è saldamente vulcanizzata sulla sfera. È resistente all'abrasione e non rilascia colore. Offre una protezione ottimale per le superfici sensibili. La superficie perlacea consente un'elevata forza di serraggio e lascia furoriuscire l'aria, in questo modo non si crea alcun effetto di aspirazione tra le superfici di contatto e il supporto oscillante.Vantaggi:L'o-ring integrato trattiene la sfera in posizione e impedisce l'infiltrazione di sporco e di particelle estranee.

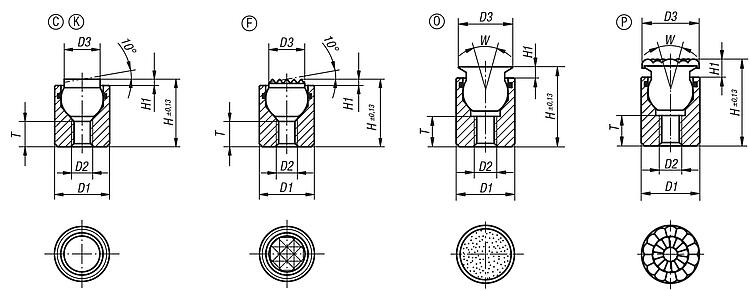

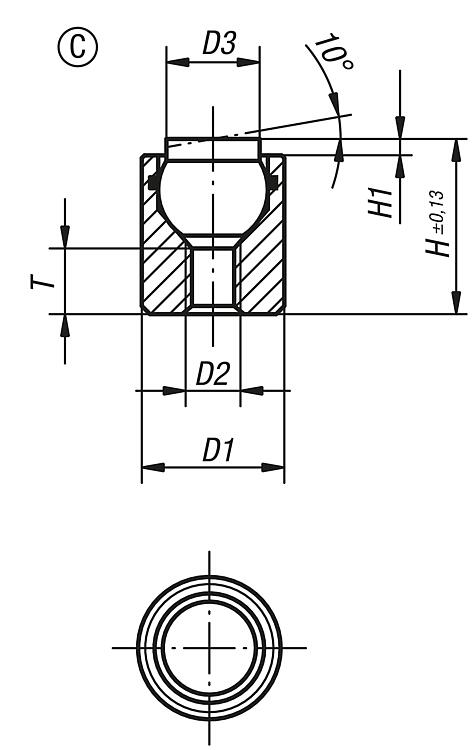

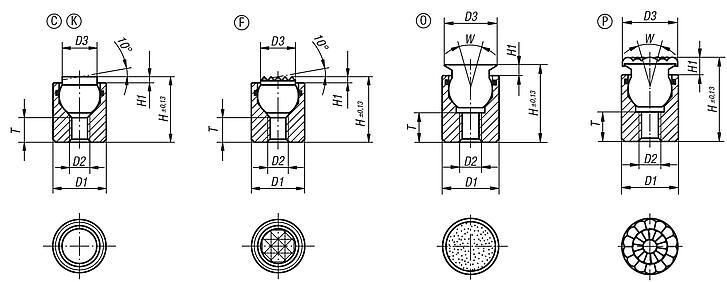

Ciò garantisce un movimento uniforme.Nota disegno:Forma C: sfera in acciaio spianata, liscia

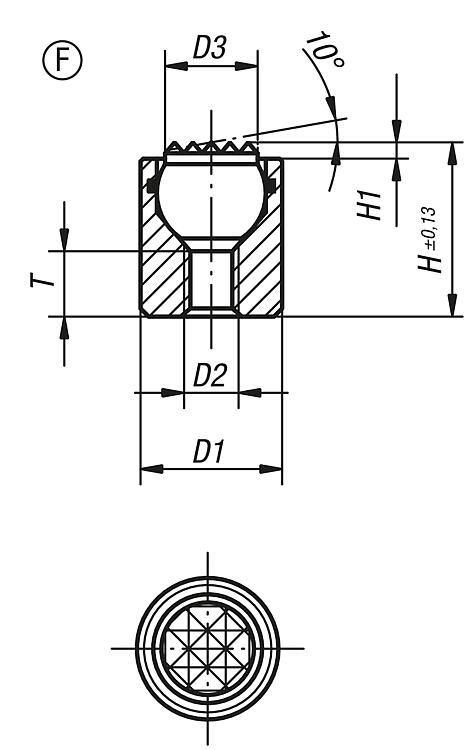

Forma F: sfera in acciaio spianata, con zigrinatura

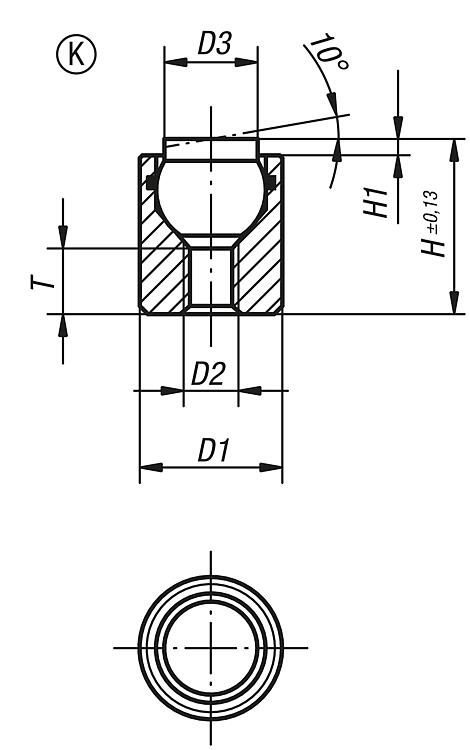

Forma K: sfera POM spianato, liscia

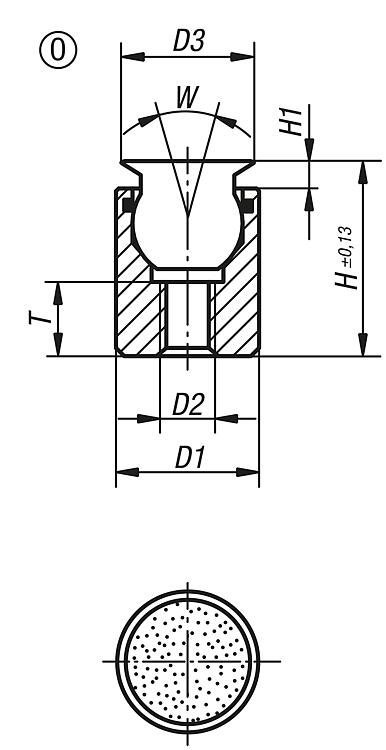

Forma O: sfera in acciaio con superficie diamantata

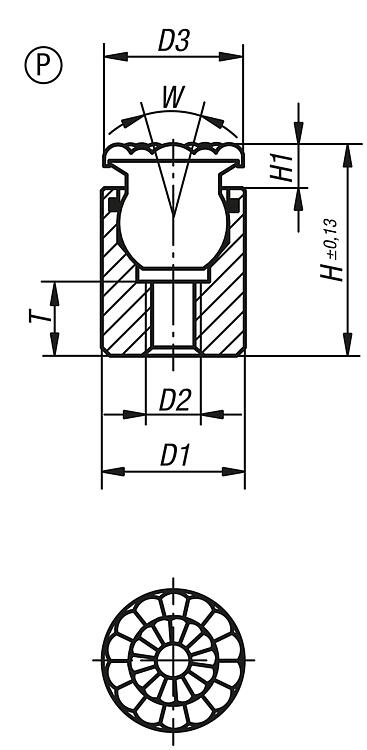

Forma P: sfera in acciaio con superficie in poliuretano DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | D1 | D2 | D3 | H | H1 | T | Ø sfera | Carico ammissibile
max. kN (solo con
carico statico) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02002-104X012 | C | 10 | M4 | 6 | 12 | 1,5 | 4,5 | 7 | 12 |  | | 38,41 € | | | 02002-104X025 | C | 10 | M4 | 6 | 25 | 1,5 | 12 | 7 | 12 | | | 39,81 € | | | 02002-105X016 | C | 13 | M5 | 8,5 | 16 | 1,5 | 5 | 10 | 20 | | | 42,65 € | | | 02002-105X025 | C | 13 | M5 | 8,5 | 25 | 1,5 | 12 | 10 | 20 | | | 44,03 € | |
|
Supporti oscillanti, con O-ring, forma F, sfera in acciaio spianata, con zigrinatura |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | D1 | D2 | D3 | H | H1 | T | Ø sfera | Carico ammissibile
max. kN (solo con
carico statico) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02002-304X012 | F | 10 | M4 | 6 | 12 | 1,5 | 4,5 | 7 | 12 | | | 41,22 € | | | 02002-304X025 | F | 10 | M4 | 6 | 25 | 1,5 | 12 | 7 | 12 | | | 43,50 € | | | 02002-305X016 | F | 13 | M5 | 8,5 | 16 | 1,5 | 5 | 10 | 20 | | | 45,79 € | | | 02002-305X025 | F | 13 | M5 | 8,5 | 25 | 1,5 | 12 | 10 | 20 | | | 47,02 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | D1 | D2 | D3 | H | H1 | T | Ø sfera | Carico ammissibile
max. kN (solo con
carico statico) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02002-704X012 | K | 10 | M4 | 6 | 12 | 1,5 | 4,5 | 7 | 2 | | | 36,98 € | | | 02002-704X025 | K | 10 | M4 | 6 | 25 | 1,5 | 12 | 7 | 2 | | | 38,05 € | | | 02002-705X016 | K | 13 | M5 | 8,5 | 16 | 1,5 | 5 | 10 | 4 | | | 41,22 € | | | 02002-705X025 | K | 13 | M5 | 8,5 | 25 | 1,5 | 12 | 10 | 4 | | | 42,41 € | |
|
Supporti oscillanti con O-ring, forma O, sfera in acciaio inox con superficie diamantata |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | D1 | D2 | D3 | H | H1 | T | W | Ø sfera | Carico ammissibile
max. kN (solo con
carico statico) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02002-504X012 | O | 10 | M4 | 8 | 12,5 | 2 | 3,5 | 28 | 7 | 11,5 | | | 42,88 € | | | 02002-504X025 | O | 10 | M4 | 8 | 25,5 | 2 | 9 | 28 | 7 | 11,5 | | | 45,20 € | | | 02002-505X017 | O | 13 | M5 | 11 | 17,5 | 3 | 6,5 | 28 | 10 | 19,8 | | | 46,06 € | | | 02002-505X026 | O | 13 | M5 | 11 | 26,5 | 3 | 9 | 28 | 10 | 19,8 | | | 47,22 € | | | 02002-506X021 | O | 17 | M6 | 14 | 21 | 3 | 7,5 | 28 | 13 | 27,4 | | | 49,78 € | | | 02002-508X024 | O | 19 | M8 | 19 | 24 | 4 | 8,5 | 24 | 15 | 38,6 | | | 57,39 € | | | 02002-510X028 | O | 24 | M10 | 21 | 28 | 4 | 9 | 24 | 20 | 58,3 | | | 63,08 € | |
|
Supporti oscillanti con O-ring, forma P, sfera in acciaio inox con superficie di poliuretano |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma
| D1 | D2 | D3 | H | H1 | W | T | Ø sfera | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02002-604X014 | P | 10 | M4 | 10 | 14,5 | 4 | 28 | 3,5 | 7 | | | 41,69 € | | | 02002-604X027 | P | 10 | M4 | 10 | 27,5 | 4 | 28 | 9 | 7 | | | 44,02 € | | | 02002-605X019 | P | 13 | M5 | 13 | 19,5 | 5 | 28 | 6,5 | 10 | | | 43,91 € | | | 02002-605X028 | P | 13 | M5 | 13 | 28,5 | 5 | 28 | 9 | 10 | | | 45,13 € | | | 02002-606X023 | P | 17 | M6 | 16 | 23 | 5 | 28 | 7,5 | 13 | | | 47,50 € | | | 02002-608X026 | P | 19 | M8 | 21 | 26 | 6 | 24 | 8,5 | 15 | | | 54,19 € | | | 02002-610X030 | P | 24 | M10 | 23 | 30 | 6 | 24 | 9 | 20 | | | 62,96 € | |
|
Altri articoli di questa categoria |
|
