        Elementi di centraggio e perni d‘appoggio DIN 6321

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Acciaio per utensili.Versione:temprato e rettificato.Nota:I perni d'appoggio con forma A fungono da sostegno per pezzi e dispositivi. Gli elementi di centraggio forma B servono per il posizionamento di pezzi e dispositivi nei fori con dimensione di tolleranza.
Con la forma C spianata è possibile compensare tolleranze nella distanza dei fori o definire il pezzo da posizionare solo in una direzione.
Le forme A e B possono essere utilizzate anche come battute temprate e come piedi per attrezzature.
Per perni simili vedere 03120, 03130, 03140 e 03150.Nota disegno:

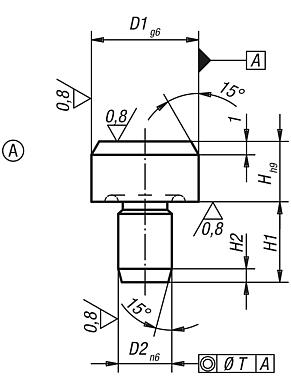

Forma A: perno d'appoggio

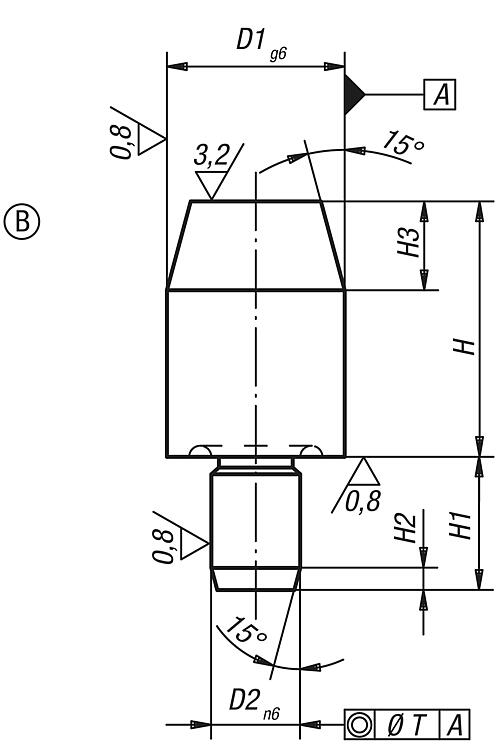

Forma B: elemento di centraggio cilindrico

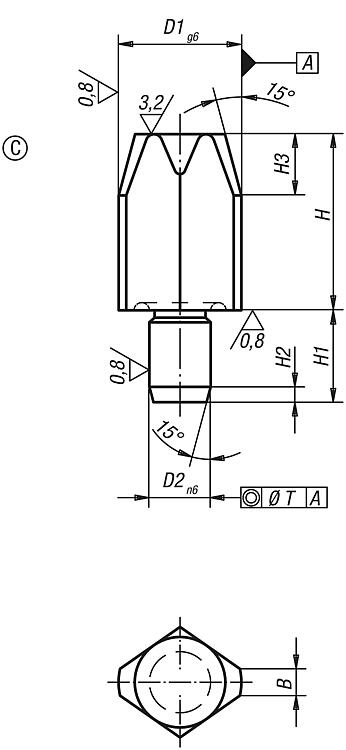

Forma C: elemento di centraggio spianato

Altre dimensioni e dati come forma A.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 02020 Elementi di centraggio e perni d‘appoggio DIN 6321

266 kB

Disegni (sintesi completa)

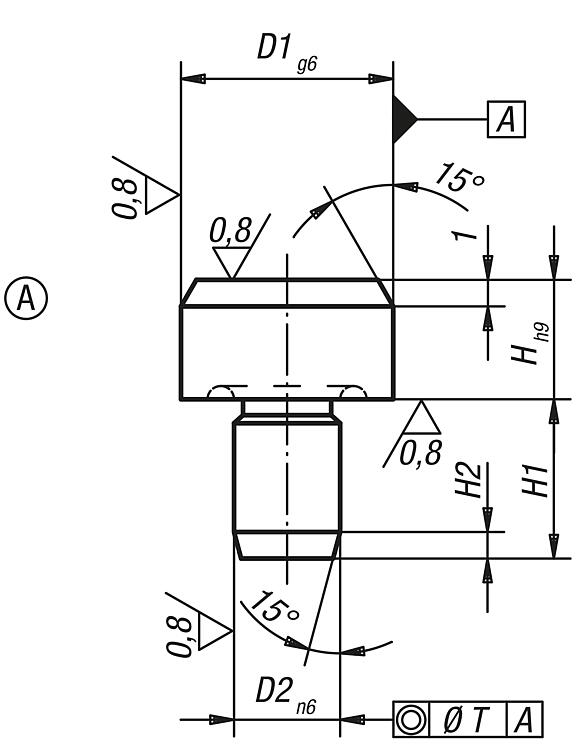

Perno d'appoggio, forma A

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	Versione 1	D1	D2	H	H1	H2	T	Prezzo
02020-106	A	senza foro di centraggio	6	4	5	6	1,2	0,02	4,80 €
02020-110	A	senza foro di centraggio	10	6	6	9	1,6	0,02	5,39 €
02020-116	A	senza foro di centraggio	16	8	8	12	2	0,04	6,96 €
02020-125	A	senza foro di centraggio	25	12	10	18	2,5	0,04	10,41 €

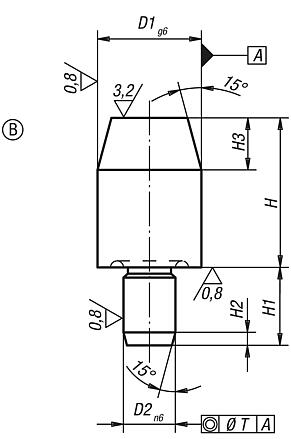

Elemento di centraggio cilindrico, forma B

Maggiori informazioni

Disegni

Elemento di centraggio cilindrico, forma B

Selezione/filtro articoli

N. ordine	Forma	Versione 1	D1	D2	H	H1	H2	H3	T	Prezzo
02020-206	B	versione corta	6	4	7	6	1,2	4	0,02	7,37 €
02020-208	B	versione corta	8	6	10	9	1,6	6	0,02	7,62 €
02020-210	B	versione corta	10	6	10	9	1,6	6	0,02	7,88 €
02020-212	B	versione corta	12	6	10	9	1,6	6	0,02	8,50 €
02020-216	B	versione corta	16	8	13	12	2	8	0,04	10,07 €
02020-220	B	versione corta	20	12	15	18	2	9	0,04	12,80 €
02020-225	B	versione corta	25	12	15	18	2,5	9	0,04	13,86 €
02020-306	B	versione lunga	6	4	12	6	1,2	4	0,02	7,44 €
02020-308	B	versione lunga	8	6	16	9	1,6	6	0,02	7,75 €
02020-310	B	versione lunga	10	6	18	9	1,6	6	0,02	8,10 €
02020-312	B	versione lunga	12	6	18	9	1,6	6	0,02	8,77 €
02020-316	B	versione lunga	16	8	22	12	2	8	0,04	10,18 €
02020-320	B	versione lunga	20	12	25	18	2	9	0,04	13,36 €
02020-325	B	versione lunga	25	12	25	18	2,5	9	0,04	15,40 €

Elemento di centraggio spianato, forma C

Maggiori informazioni

Disegni

Elemento di centraggio spianato, forma C

Selezione/filtro articoli

N. ordine	Forma	Versione 1	B	D1	D2	H	H1	H2	H3	T	Prezzo
02020-410	C	versione corta	2,5	10	6	10	9	1,6	6	0,02	10,64 €
02020-412	C	versione corta	2,5	12	6	10	9	1,6	6	0,02	10,33 €
02020-416	C	versione corta	3,5	16	8	13	12	2	8	0,04	12,55 €
02020-420	C	versione corta	5	20	12	15	18	2	9	0,04	18,30 €
02020-425	C	versione corta	5	25	12	15	18	2,5	9	0,04	18,68 €
02020-406	C	versione corta	1	6	4	7	6	1,2	4	0,02	8,21 €
02020-408	C	versione corta	1,6	8	6	10	9	1,6	6	0,02	8,98 €
02020-510	C	versione lunga	2,5	10	6	18	9	1,6	6	0,02	10,74 €
02020-512	C	versione lunga	2,5	12	6	18	9	1,6	6	0,02	11,52 €
02020-516	C	versione lunga	3,5	16	8	22	12	2	8	0,04	15,50 €
02020-520	C	versione lunga	5	20	12	25	18	2	9	0,04	18,84 €
02020-525	C	versione lunga	5	25	12	25	18	2,5	9	0,04	21,28 €
02020-506	C	versione lunga	1	6	4	12	6	1,2	4	0,02	8,40 €
02020-508	C	versione lunga	1,6	8	6	16	9	1,6	6	0,02	9,10 €
