        Elos de emenda triplos DIN ISO 606

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Aço.Indicação:Elos de emenda para correntes de rolos triplas, conforme DIN ISO 606.

Na forma E, o fecho elástico deve ser montado com a extremidade fechada direcionada para o sentido da rotação.

Na aplicação com números de elos ímpares, é necessário usar elos de redução para fechar a corrente. A utilização de elos de
redução levará à redução de 20% da potência e da força de ruptura.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 22202 Elos de emenda triplos DIN ISO 606

174 kB

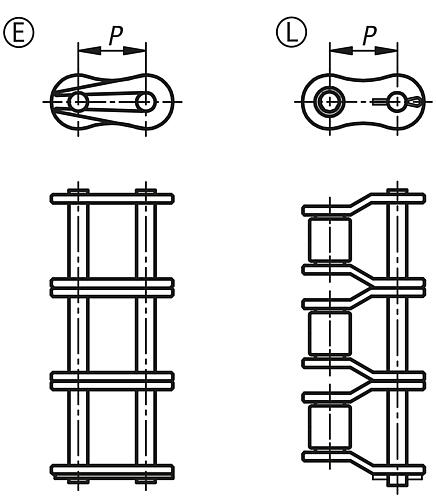

Desenhos (visão geral)

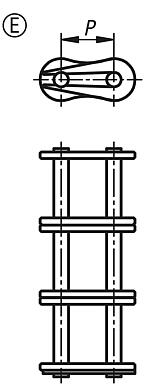

Elos de emenda triplos DIN ISO 606, Forma E

mais informações

Desenhos

Elos de emenda triplos DIN ISO 606, Forma E

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tipo da forma	Nº ISO	P	Adequado para corrente	Preço
22202-30380732	elo de encaixe com fecho de chaveta	06 B-3	9,525	3/8 x 7/32	2,53 €
22202-30120516	elo de encaixe com fecho de chaveta	08 B-3	12,7	1/2 x 5/16	3,22 €
22202-30580308	elo de encaixe com fecho de chaveta	10 B-3	15,875	5/8 x 3/8	3,59 €
22202-30340716	elo de encaixe com fecho de chaveta	12 B-3	19,05	3/4 x 7/16	3,75 €
22202-31001702	elo de encaixe com fecho de chaveta	16 B-3	25,4	1 x 17,02 mm	6,42 €

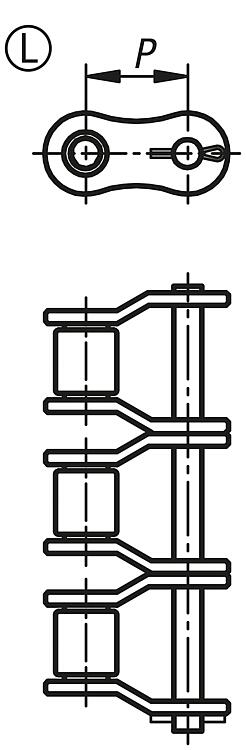

Elos de emenda triplos DIN ISO 606, Forma L

mais informações

Desenhos

Elos de emenda triplos DIN ISO 606, Forma L

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tipo da forma	Nº ISO	P	Adequado para corrente	Preço
22202-40380732	Elo de encaixe com fecho de mola	06 B-3	9,525	3/8 x 7/32	3,91 €
22202-40120516	Elo de encaixe com fecho de mola	08 B-3	12,7	1/2 x 5/16	5,96 €
22202-40580308	Elo de encaixe com fecho de mola	10 B-3	15,875	5/8 x 3/8	7,36 €
22202-40340716	Elo de encaixe com fecho de mola	12 B-3	19,05	3/4 x 7/16	6,43 €
22202-41001702	Elo de encaixe com fecho de mola	16 B-3	25,4	1 x 17,02 mm	13,01 €
