23765-01Posuvné desky z bronzu, bezúdržbové |
zpět |
|
|
PopisMateriál:Bronz s grafitovými vložkami.Provedení: Samomazné.Upozornění:Posuvné desky mají svislý a vodorovný směr posuvu.
Kluzné prvky z bronzu jsou bezúdržbové a odolné vůči opotřebení.
Grafitové vložky zajišťují mazání po celou dobu životnosti.Technické údaje:Vlastnosti materiál:
Základní slitina: CuZn25Al5Mn4Fe3-C.
Hustota: 8,2 kg/dm³.
Únavová pevnost v ohybu: +/- 150 MPa.
Modul pružnosti: 120.000 N/mm².
Součinitel tření: 0,05 - 0,12.
Maximální rychlost: 0,5 m/s.
Tepelná vodivost: 50 W/(mK).
Koeficient tepelné roztažnosti: 18x10-6 K-1.
Elektrická roztažnost: 7-8 m/(Ω·m-1).
Podíl pevných maziv: 20-25%.
Plošný tlak, statický: 50 N/mm².

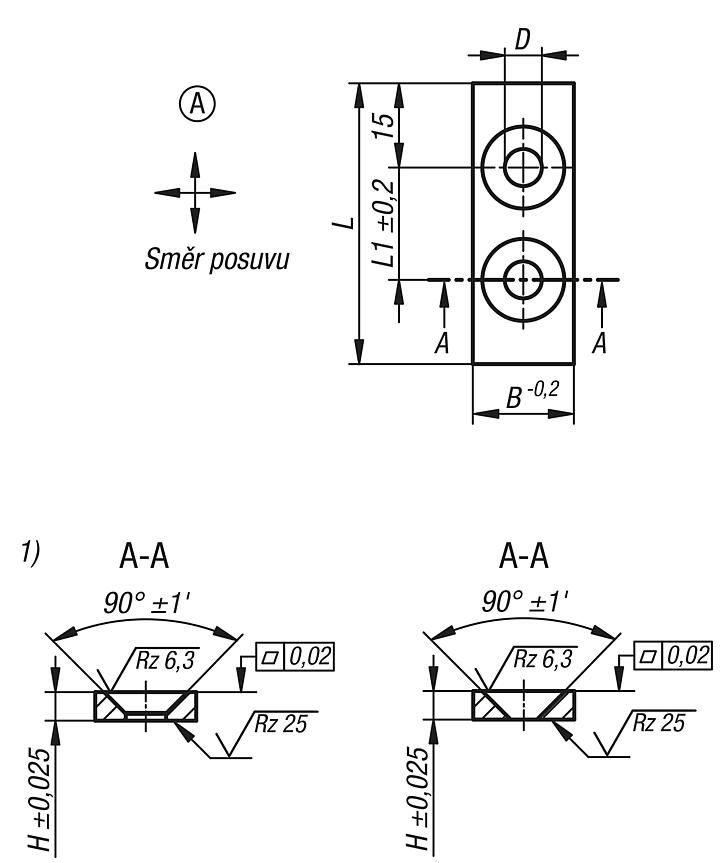

Flächenpressung dynamisch: 35 N/mm².Teplotní rozsah:Až 230 °C.Odkaz na výkres:1) Řez 23765-01-018050, 23765-01-018075 a 23765-01-018100. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

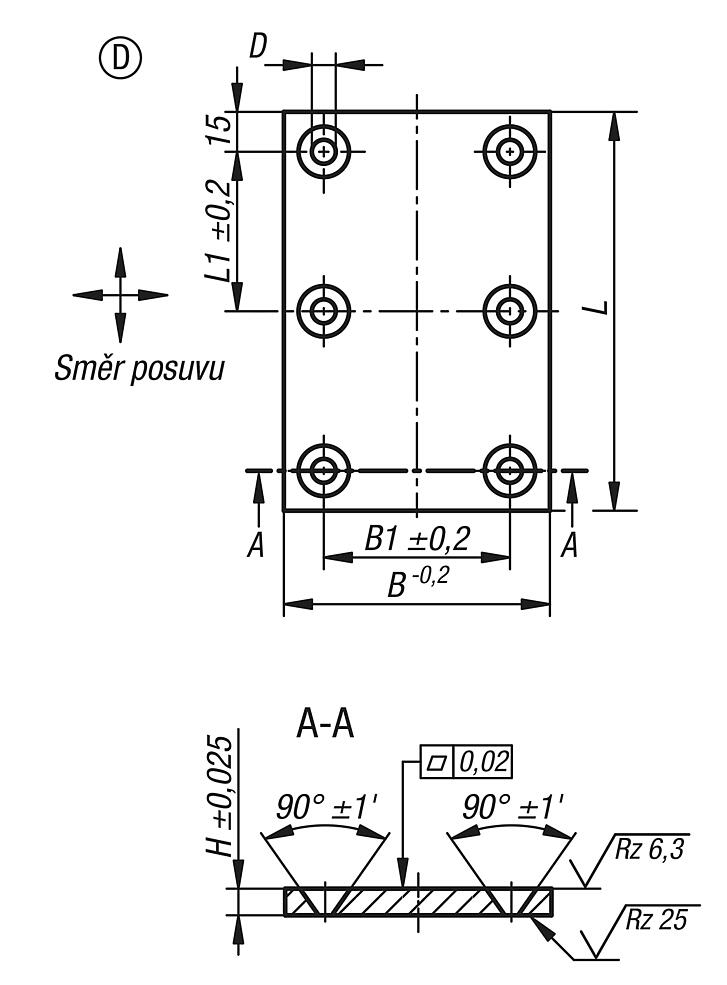

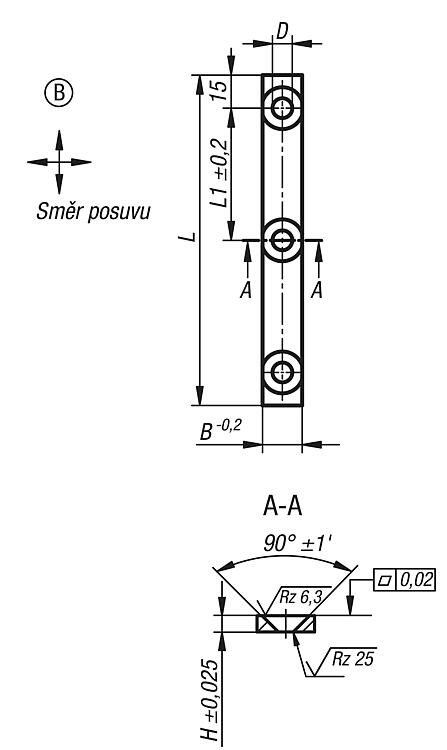

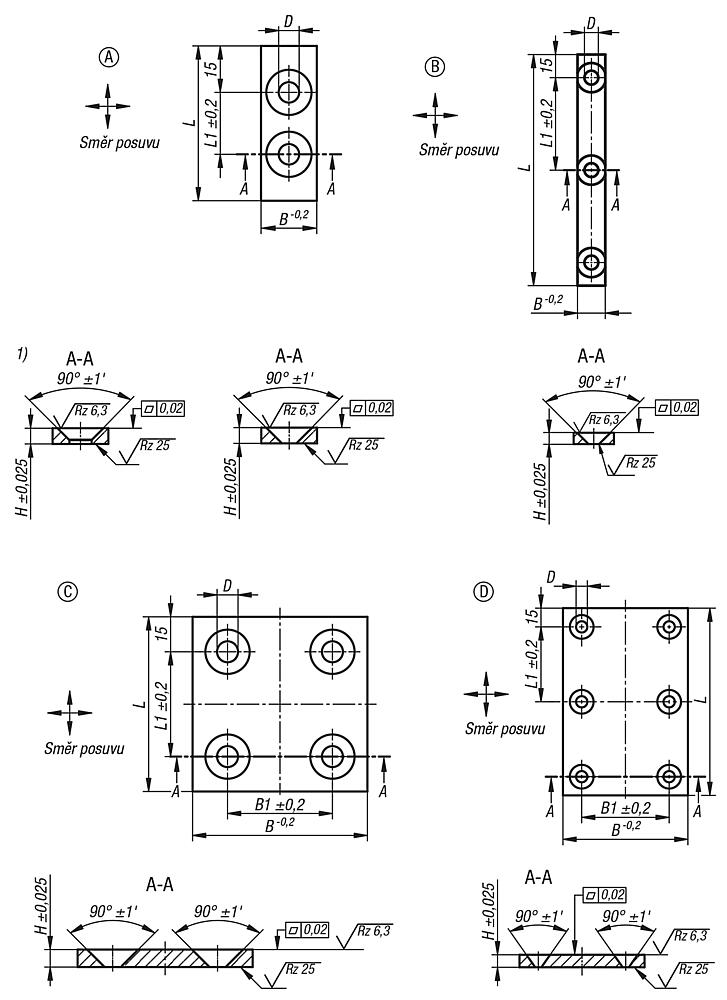

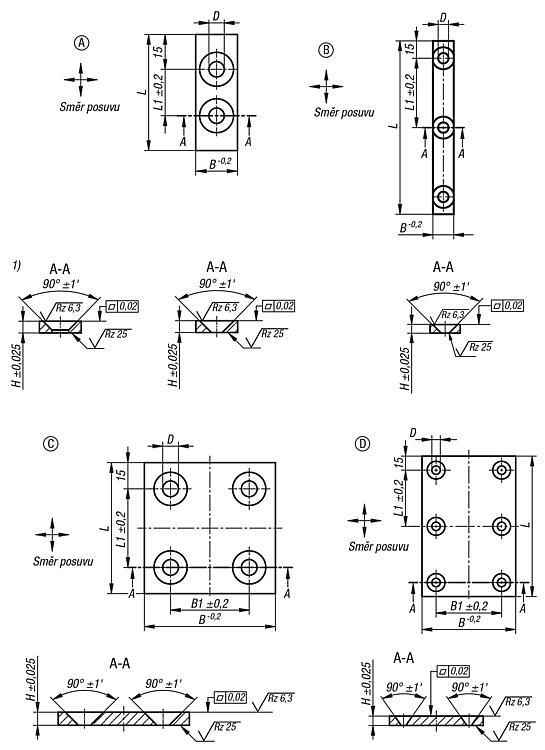

Výkresy (celkový přehled) |
| Objednací číslo | Provedení | B
| D | H | L | L1 | CAD | Přís. | Cena | Objednat |
|---|
| 23765-01-018050 | A | 18 | 6,6 | 5 | 50 | 20 |  | | 25,21 € | | | 23765-01-018075 | A | 18 | 6,6 | 5 | 75 | 45 | | | 27,66 € | | | 23765-01-018100 | A | 18 | 6,6 | 5 | 100 | 70 | | | 30,10 € | | | 23765-01-028050 | A | 28 | 9 | 5 | 50 | 20 | | | 27,91 € | | | 23765-01-028075 | A | 28 | 9 | 5 | 75 | 45 | | | 31,69 € | | | 23765-01-028100 | A | 28 | 9 | 5 | 100 | 70 | | | 35,51 € | | | 23765-01-038050 | A | 38 | 9 | 5 | 50 | 20 | | | 30,62 € | | | 23765-01-038075 | A | 38 | 9 | 5 | 75 | 45 | | | 35,78 € | | | 23765-01-038100 | A | 38 | 9 | 5 | 100 | 70 | | | 40,92 € | | | 23765-01-048075 | A | 48 | 9 | 5 | 75 | 45 | | | 39,87 € | | | 23765-01-048100 | A | 48 | 9 | 5 | 100 | 70 | | | 46,33 € | | | 23765-01-048125 | A | 48 | 9 | 5 | 125 | 95 | | | 52,84 € | |
|
|
|
| Objednací číslo | Provedení | B
| B1 | D | H | L | L1 | CAD | Přís. | Cena | Objednat |
|---|
| 23765-01-075150 | D | 75 | 45 | 9 | 5 | 150 | 60 | | | 80,27 € | | | 23765-01-100150 | D | 100 | 70 | 9 | 5 | 150 | 60 | | | 100,33 € | |
|
|
