21355Lineární vodicí lišty, ?rovné |
zpět |
|

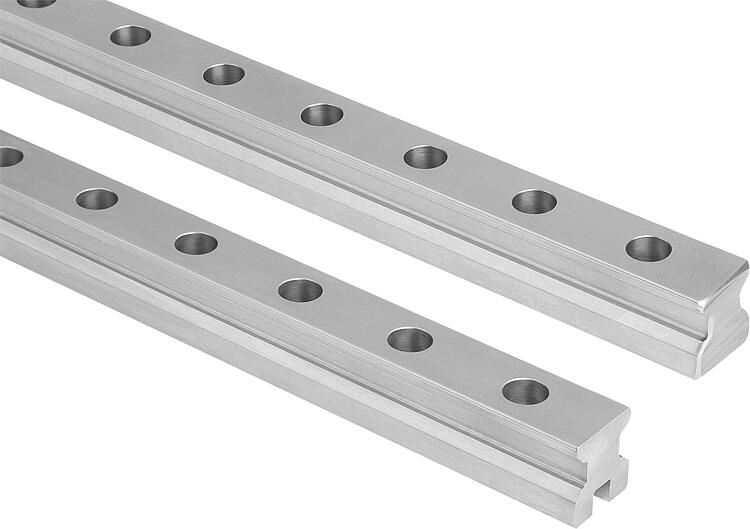

Popis zboží/obrázky produktu |
|
|
PopisMateriál:Lišty z oceli.
Šrouby z oceli.
Lícované pero z nerezové oceli.
Uzavírací zátka z plastu.Provedení: Lišty bez povrchové úpravy a kalené.

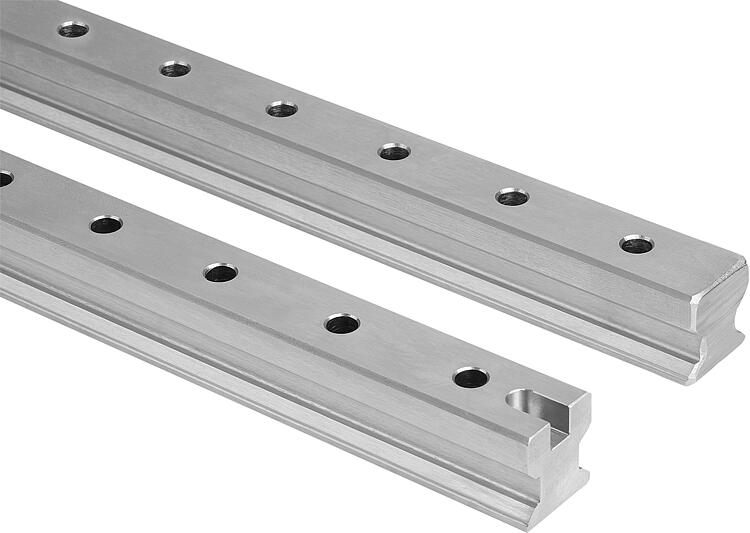

Šrouby z oceli galvanicky pozinkované.Upozornění:Lineární vodicí lišty lze přišroubovat shora. Na ně lze namontovat jeden nebo více válečkových vodicích vozíků. Lineární vodicí lišty s oboustrannou drážkou jsou vhodné pro montáž několika lineárních vodicích lišt. Takto je možná jednoduchá montáž lišt pomocí lícovaného pera.
Uzavírací zátky se standardně dodávají vždy v modré barvě RAL5002.
Dále vhodné k systému: vozíky s válečkovým vedením pro lineární vodicí lišty, přímé 21350.
Vozíky s válečkovým vedením pro lineární vodicí lišty, 21351.
Lineární vodicí lišty, zahnuté 21356.
Šroub s válcovou hlavou s vnitřním šestihranem 07160 se závitem M5 pro konstrukční velikosti 2 nebo závitem M8 pro konstrukční velikost 3.Přednosti:Lze vytvářet složité geometrie zakřivených a přímých lineárních vodicích lišt.Na vyžádání:Jednostranná drážka.
Uzavírací zátka v jiných barvách.
Další délky (L max = 4000 mm).
Diamantová povrchová úprava.Příslušenství:Lícovaná pera 03288-06X22 a 03288-106X22 pro konstrukční velikost 2, 03288-08X28 a 03288-108X28 pro konstrukční velikost 3.Rozsah dodávkyUzavírací zátka, modrá RAL 5002.
Lícovaná pera (u provedení s drážkou). StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

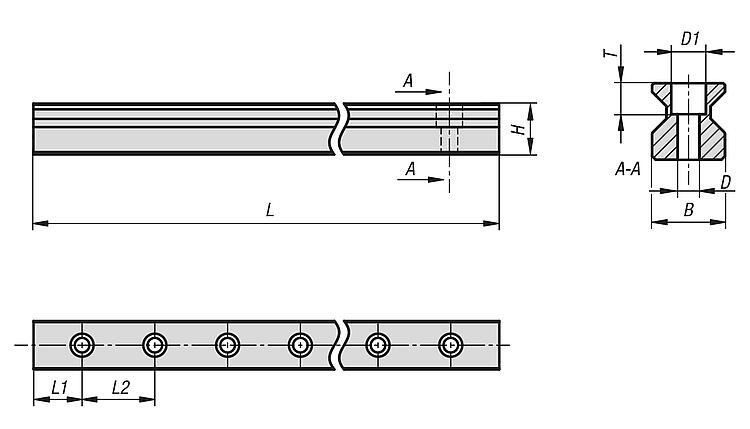

| Objednací číslo | Provedení 2 | Velikost | B
| D | D1 | H | L | L1 | L2 | T | CAD | Přís. | Cena | Objednat |
|---|
| 21355-210X0500 | bez drážky | 2 | 20 | 6 | 9,5 | 21 | 500 | 25 | 30 | 8,5 |  | | na požádání | | | 21355-210X1000 | bez drážky | 2 | 20 | 6 | 9,5 | 21 | 1000 | 20 | 30 | 8,5 | | | na požádání | | | 21355-210X2000 | bez drážky | 2 | 20 | 6 | 9,5 | 21 | 2000 | 25 | 30 | 8,5 | | | na požádání | | | 21355-310X0500 | bez drážky | 3 | 28 | 9 | 14 | 28 | 500 | 30 | 40 | 12 | | | na požádání | | | 21355-310X1000 | bez drážky | 3 | 28 | 9 | 14 | 28 | 1000 | 20 | 40 | 12 | | | na požádání | | | 21355-310X2000 | bez drážky | 3 | 28 | 9 | 14 | 28 | 2000 | 20 | 40 | 12 | | | na požádání | | | 21355-212X0500 | s drážkou | 2 | 20 | 6 | 9,5 | 21 | 500 | 25 | 30 | 8,5 | | | na požádání | | | 21355-212X1000 | s drážkou | 2 | 20 | 6 | 9,5 | 21 | 1000 | 20 | 30 | 8,5 | | | na požádání | | | 21355-212X2000 | s drážkou | 2 | 20 | 6 | 9,5 | 21 | 2000 | 25 | 30 | 8,5 | | | na požádání | | | 21355-312X0500 | s drážkou | 3 | 28 | 9 | 14 | 28 | 500 | 30 | 40 | 12 | | | na požádání | | | 21355-312X1000 | s drážkou | 3 | 28 | 9 | 14 | 28 | 1000 | 20 | 40 | 12 | | | na požádání | | | 21355-312X2000 | s drážkou | 3 | 28 | 9 | 14 | 28 | 2000 | 20 | 40 | 12 | | | na požádání | |
Nezobrazí-li se vaše požadovaná délka?
Pak kontaktujte náš odborný personál.
Maximální dodávaná délka činí 4000 mm.
