        Dvoutrubkové jednotky lineárního vedení s trapézovým šroubovým pohonem

Popis zboží/obrázky produktu

PopisMateriál:Pouzdro z hliníku.
Přesná trubka z nerezové oceli.
Vřeteno s trapézovým závitem z oceli.Upozornění:Dvoutrubkové jednotky lineárního vedení lze ovládat manuálně nebo elektricky. Jednotky lze z důvodu jejich krátké doby zapnutí denně několikrát přestavovat malou rychlostí a s vysokou stabilitou. Šířkové, délkové a výškové přestavení je možné.Technické údaje:Doba zapnutí: S3, 30 % (při 60 min.)Teplotní rozsah:Rozsah teplotních hodnot 0 °C až +60 °CNa vyžádání:Další délky.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21250 Dvoutrubkové jednotky lineárního vedení s trapézovým šroubovým pohonem

156 kB

Technické upozornění pro dvoutrubkové jednotky lineárního vedení

191 kB

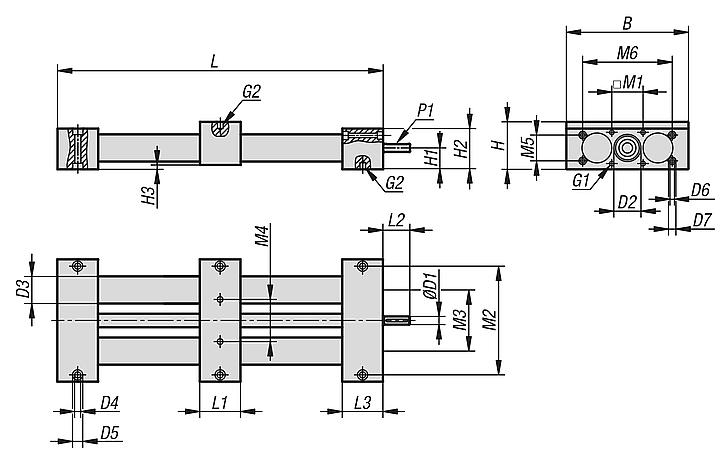

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení 1	Provedení 2	Typ EP/EPX	Vřeteno	B	D1	D2	D3	D4	D5	D6	D7	G1	G2	H	H1	H2	H3	Zdvih S	L	L1	L2	L3	M1	M2	M3	M4	M5	M6	P1	Cena
21250-030X300	s kluzným ložiskem	pravý závit	30	Tr 14x3	130	8	30H8	30	7	11	-	-	M6	M6	54	27	52	2	150	300	50	26	50	40x30	114,5	70	42	-	-	2x2x20	474,58 €
21250-030X500	s kluzným ložiskem	pravý závit	30	Tr 14x3	130	8	30H8	30	7	11	-	-	M6	M6	54	27	52	2	350	500	50	26	50	40x30	114,5	70	42	-	-	2x2x20	514,40 €
21250-030X800	s kluzným ložiskem	pravý závit	30	Tr 14x3	130	8	30H8	30	7	11	-	-	M6	M6	54	27	52	2	650	800	50	26	50	40x30	114,5	70	42	-	-	2x2x20	574,11 €
21250-130X300	mit kugellager	pravý závit	30	Tr 14x3	130	8	30H8	30	7	11	-	-	M6	M6	54	27	52	2	150	300	50	26	50	40x30	114,5	70	42	-	-	2x2x20	488,72 €
21250-130X500	mit kugellager	pravý závit	30	Tr 14x3	130	8	30H8	30	7	11	-	-	M6	M6	54	27	52	2	350	500	50	26	50	40x30	114,5	70	42	-	-	2x2x20	528,53 €
21250-130X800	mit kugellager	pravý závit	30	Tr 14x3	130	8	30H8	30	7	11	-	-	M6	M6	54	27	52	2	650	800	50	26	50	40x30	114,5	70	42	-	-	2x2x20	588,25 €
21250-040X300	s kluzným ložiskem	pravý závit	40	Tr 20x4	180	12	40H8	40	9	15	6,5	11	M8	M8	63	31,5	60	3	120	300	60	38	60	46	160	90	62	38	132	4x4x32	528,61 €
21250-040X500	s kluzným ložiskem	pravý závit	40	Tr 20x4	180	12	40H8	40	9	15	6,5	11	M8	M8	63	31,5	60	3	320	500	60	38	60	46	160	90	62	38	132	4x4x32	573,82 €
21250-040X800	s kluzným ložiskem	pravý závit	40	Tr 20x4	180	12	40H8	40	9	15	6,5	11	M8	M8	63	31,5	60	3	620	800	60	38	60	46	160	90	62	38	132	4x4x32	641,60 €
21250-040X1000	s kluzným ložiskem	pravý závit	40	Tr 20x4	180	12	40H8	40	9	15	6,5	11	M8	M8	63	31,5	60	3	820	1000	60	38	60	46	160	90	62	38	132	4x4x32	686,79 €
21250-140X300	mit kugellager	pravý závit	40	Tr 20x4	180	12	40H8	40	9	15	6,5	11	M8	M8	63	31,5	60	3	120	300	60	38	60	46	160	90	62	38	132	4x4x32	557,75 €
21250-140X500	mit kugellager	pravý závit	40	Tr 20x4	180	12	40H8	40	9	15	6,5	11	M8	M8	63	31,5	60	3	320	500	60	38	60	46	160	90	62	38	132	4x4x32	602,93 €
21250-140X800	mit kugellager	pravý závit	40	Tr 20x4	180	12	40H8	40	9	15	6,5	11	M8	M8	63	31,5	60	3	620	800	60	38	60	46	160	90	62	38	132	4x4x32	670,73 €
21250-140X1000	mit kugellager	pravý závit	40	Tr 20x4	180	12	40H8	40	9	15	6,5	11	M8	M8	63	31,5	60	3	820	1000	60	38	60	46	160	90	62	38	132	4x4x32	715,93 €
