20331-20Upínací lišta pro lineární osy s kuličkovým šroubovým převodem |
zpět |
|
|
PopisMateriál:Hliník.Provedení: Bez povrchové úpravy.Upozornění:Upínací lišty slouží k upnutí lineárních jednotek s kuličkovým šroubovým převodem. Upínací lišta lze zasunout bočně do profilové drážky lineární jednotky.Montáž:Doporučený počet upínacích lišt:
Provedení A: 6 kusů na metr na každé straně.
Provedení B: 3 kusy na metr na každé straně.
Provedení C: 3 kusy na metr na každé straně.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

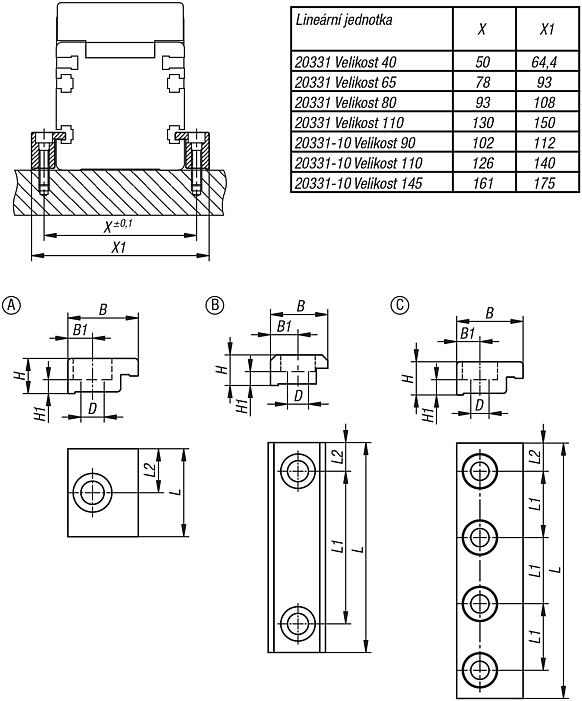

Výkresy (celkový přehled) |

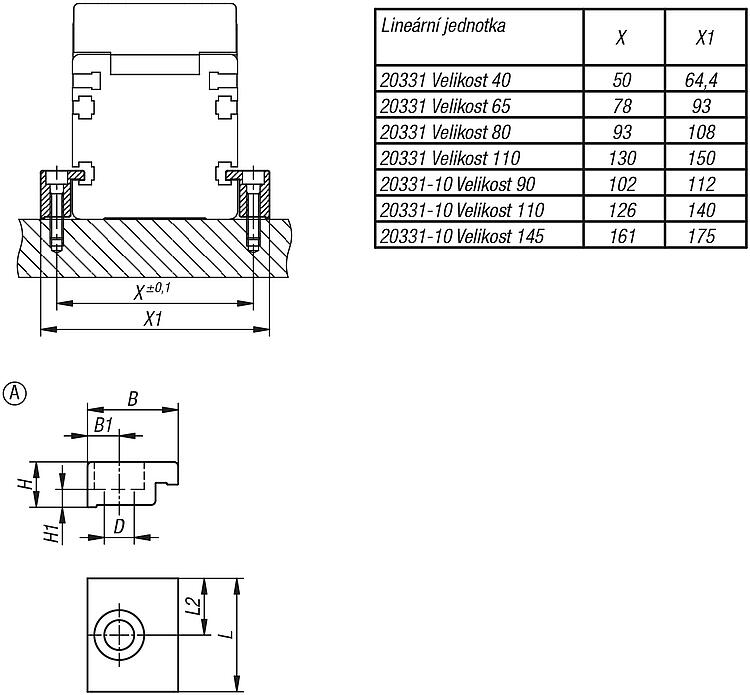

Upínací lišty pro lineární osy s kuličkovým šroubovým převodem, provedení A, krátké |
více informací |
| Objednací číslo | Provedení | Typ provedení | B
| B1 | D
pro šroub
DIN 912 | H | H1 | L | L2 | Vhodné pro
| CAD | Přís. | Cena | Objednat |
|---|
| 20331-20-102504 | A | krátký | 15 | 5 | M4 | 9 | 4,5 | 25 | 12,5 | 20331-10 Größe 90 |  | | 11,62 € | | | 20331-20-102506 | A | krátký | 20 | 7 | M6 | 10 | 3,4 | 25 | 12,5 | 20331-10 Größe 110/145 | | | 12,50 € | |
|

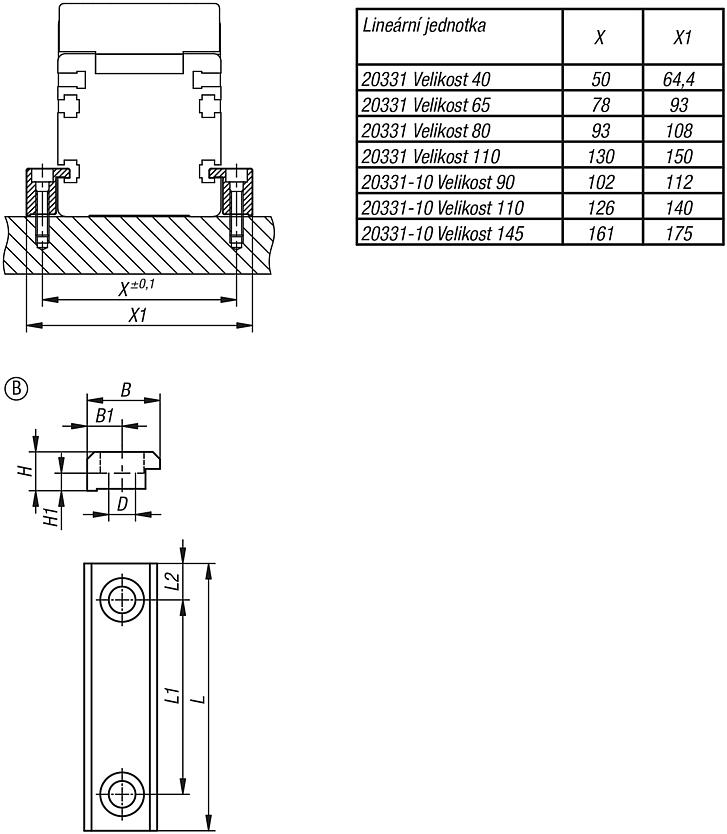

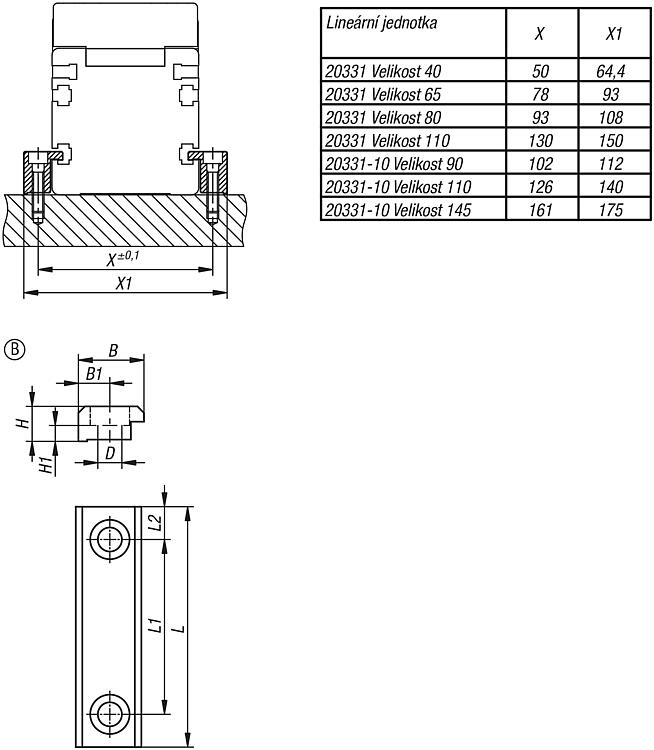

Upínací lišty pro lineární osy s kuličkovým šroubovým převodem, provedení B, standardní |
více informací |
| Objednací číslo | Provedení | Typ provedení | B
| B1 | D
pro šroub
DIN 912 | H | H1 | L | L1 | L2 | Vhodné pro
| CAD | Přís. | Cena | Objednat |
|---|
| 20331-20-205505 | B | standardní | 15 | 7,2 | M5 | 8 | 2,5 | 55 | 40 | 7,5 | 20331 Größe 40 | | | 16,32 € | | | 20331-20-206006 | B | standardní | 20 | 7,5 | M6 | 20 | 11,5 | 60 | 40 | 10 | 20331 Größe 65/80 | | | 16,32 € | | | 20331-20-206008 | B | standardní | 30 | 10 | M8 | 27 | 18 | 60 | 40 | 10 | 20331 Größe 110 | | | 23,95 € | | | 20331-20-206204 | B | standardní | 15 | 5 | M4 | 9 | 4,5 | 62 | 40 | 11 | 20331-10 Größe 90 | | | 15,46 € | | | 20331-20-206206 | B | standardní | 20 | 7 | M6 | 10 | 3,4 | 62 | 40 | 11 | 20331-10 Größe 110/145 | | | 16,32 € | |
|

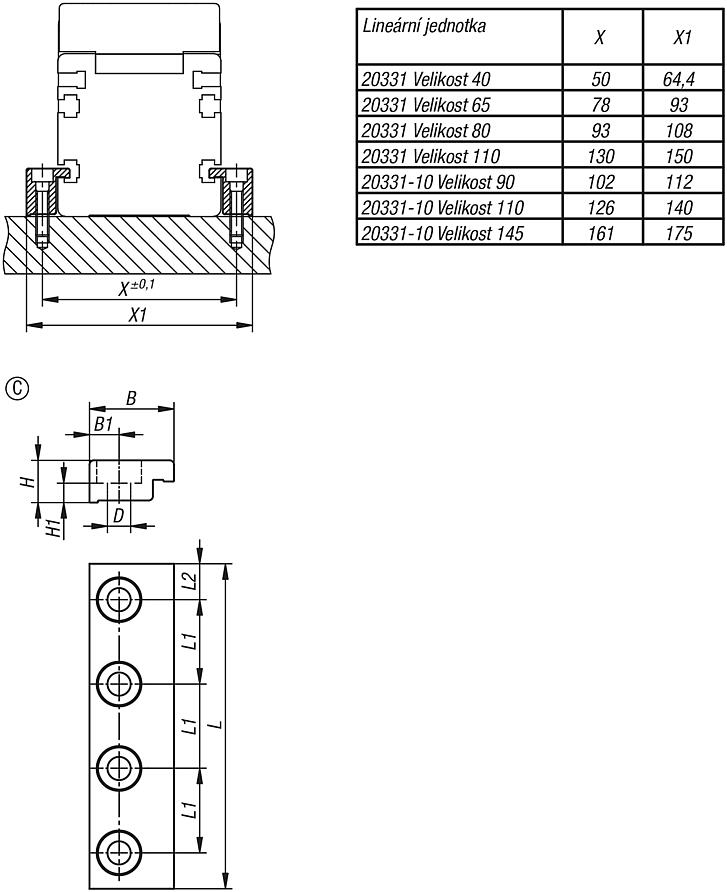

Upínací lišty pro lineární osy s kuličkovým šroubovým převodem, provedení C, dlouhé |
více informací |
| Objednací číslo | Provedení | Typ provedení | B
| B1 | D
pro šroub
DIN 912 | H | H1 | L | L1 | L2 | Vhodné pro
| CAD | Přís. | Cena | Objednat |
|---|
| 20331-20-307704 | C | dlouhý | 15 | 5 | M4 | 9 | 4,5 | 77 | 20 | 8,5 | 20331-10 Größe 90 | | | 17,25 € | | | 20331-20-308704 | C | dlouhý | 15 | 5 | M4 | 9 | 4,5 | 87 | 25 | 6 | 20331-10 Größe 90 | | | 17,25 € | | | 20331-20-310704 | C | dlouhý | 15 | 5 | M4 | 9 | 4,5 | 107 | 30 | 8,5 | 20331-10 Größe 90 | | | 20,09 € | | | 20331-20-307705 | C | dlouhý | 20 | 7 | M5 | 10 | 4,5 | 77 | 20 | 8,5 | 20331-10 Größe 110/145 | | | 17,50 € | | | 20331-20-310705 | C | dlouhý | 20 | 7 | M5 | 10 | 4,5 | 107 | 30 | 8,5 | 20331-10 Größe 110/145 | | | 18,55 € | | | 20331-20-314206 | C | dlouhý | 20 | 7 | M6 | 10 | 3,4 | 142 | 40 | 11 | 20331-10 Größe 110/145 | | | 19,58 € | |
|
|
