Popis zboží/obrázky produktu

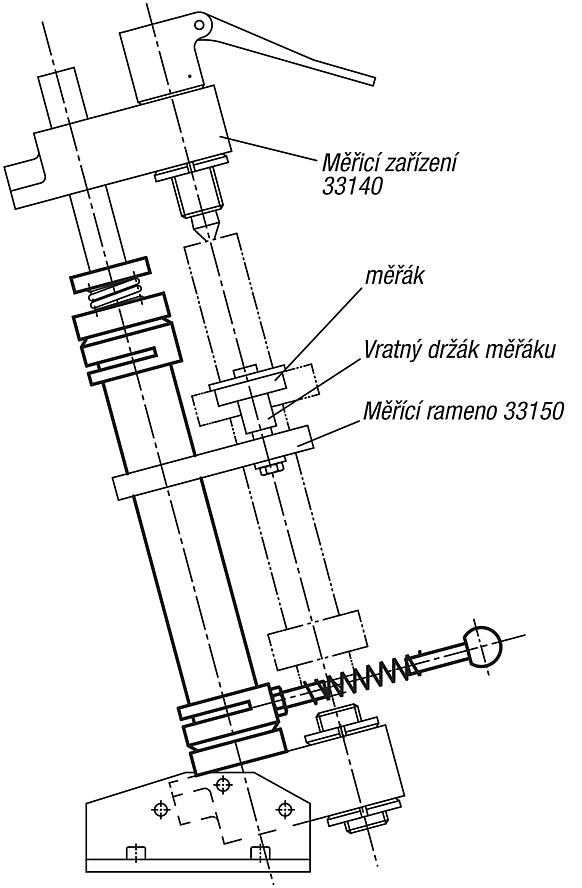

PopisMateriál:Ocel.Provedení: Brynýrováno.Upozornění:Otočné systémy jsou seřízené na měřicí zařízení 33140.
Měřicí ramena viz 33150.
Montáž:- Kónický svěrací kroužek nasaďte na vodicí sloupek a zajistěte jej v požadované poloze.
- Kónický středicí kroužek upevněte na otočném pouzdře a zaveďte jej tak, aby kónický středicí kroužek přiléhal ke kónickému svěracím kroužku.
- Měřicí rameno upevněte na otočné pouzdro.
- Druhý kónický středicí kroužek upevněte na otočné pouzdro.
- Zaveďte kónický kroužek a tlačnou pružinu.
- Namontujte tlačnou pružinu se svěracím kroužkem na blok, aby se zabránilo axiální vůli.
- Zásadně platí: Promazat všechny dosedací plochy.
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 33115 Otočné systémy 251 kB

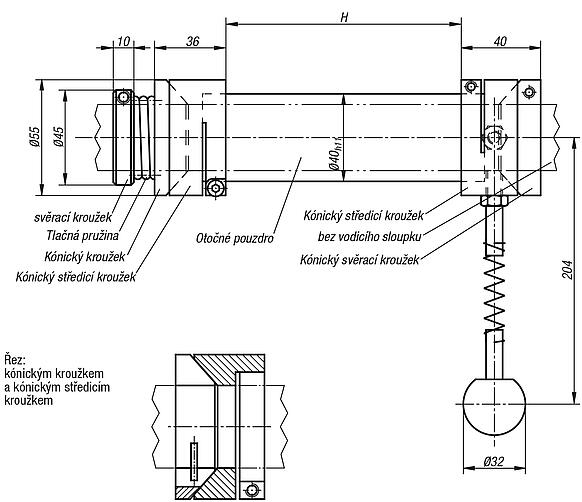

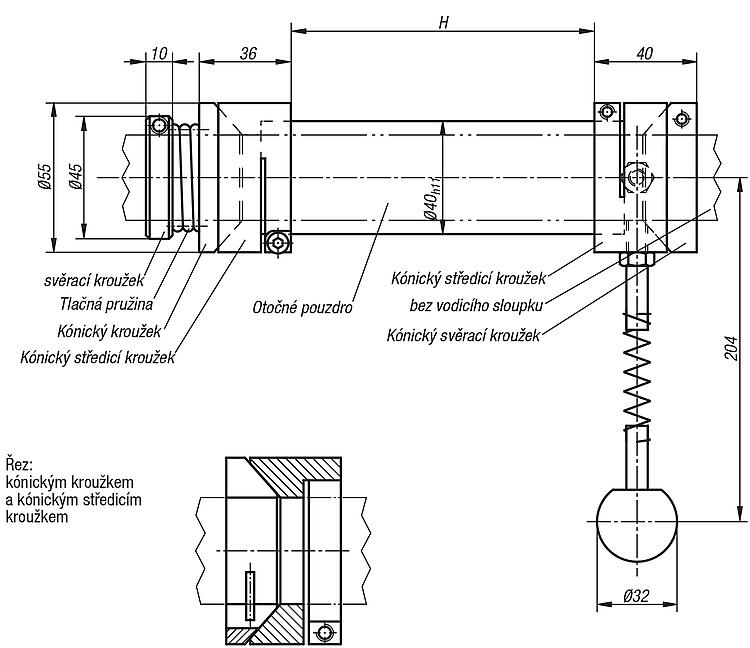

Výkresy

Otočné systémy
Otočné systémy

Výběr/filtr zboží

Objednací čísloH

CADPřís.CenaObjednat
33115-200200 544,97 €
33115-276276 552,31 €
33115-426426 568,42 €
33115-536536 584,57 €
