Popis zboží/obrázky produktu

PopisMateriál:Ocel.Provedení: Brynýrováno.Upozornění:Měřáky viz 32540 a 32542.
Měřící ramena viz 33150.
Použití:Pro měření výšky.Montáž:- Otočný sloupek zcela demontujte.
- Vodicí sloupek upevněte na měřicí stůl s podložkou a šroubem s válcovou hlavou.
- Nasaďte kónický svěrací kroužek a během svírání jej tiskněte k opěrné ploše.
- Zaveďte kónický svěrací kroužek.
- Upevněte měřicí rameno na kónickém otočném pouzdře.
- Kónický svěrací kroužek upevněte na kónickém otočném pouzdře pomocí dvou závitových kolíků.
- Vsaďte upínací kolík do vodicího sloupku.
- Kónický kroužek nasuňte na vodicí sloupek tak, aby se upínací kolík zasunul do drážky na kónickém kroužku. Dbejte na uložení kónického kroužku bez vůle.
- Namontujte tlačnou pružinu se svěracím kroužkem na blok, aby se zabránilo axiální vůli.
- Zásadně platí: Promazat všechny dosedací plochy.
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 33110 Otočné sloupky 206 kB

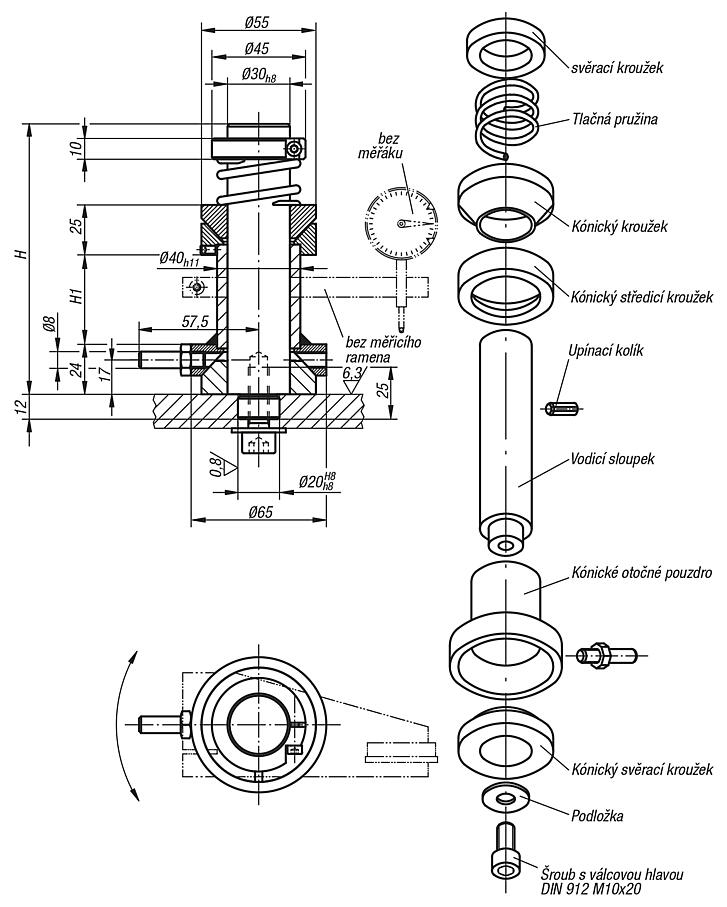

Výkresy

Otočné sloupky

Výběr/filtr zboží

Objednací čísloH

H1CADPřís.CenaObjednat
33110-13013043 424,86 €
33110-16016073 427,78 €
33110-200200113 433,65 €
33110-250250163 492,25 €
