        Upínací klouby samostatně nastavitelné

Popis zboží/obrázky produktu

PopisMateriál:Křídlové madlo:
Část pro uchycení termoplast, barva tmavošedá.
Závitový čep ocel 5.8.
Zbývající vestavné díly:
Vysoce pevný hliník.Provedení: Ocelové části, modře pasivované.
Hliník z niklové mosazi eloxované.Upozornění:Upínací klouby se používají k sevření oblých příčných řezů (tyče, roury atd.) a lze je samostatně a plynule nastavit.

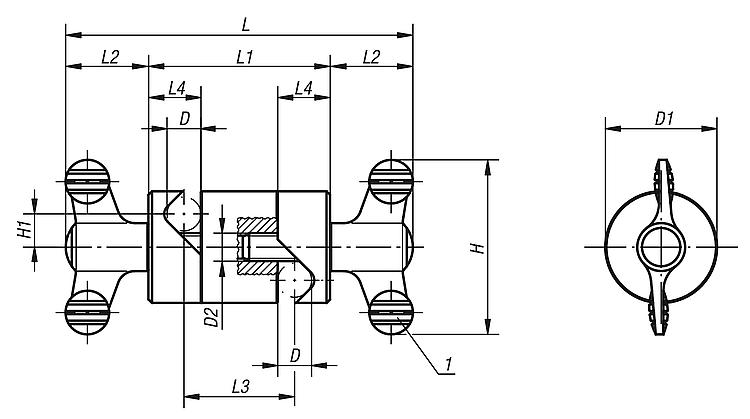

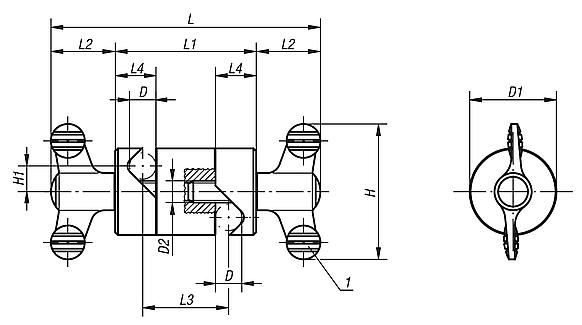

Záměrně jednoduchá konstrukce ve spojení s křídlovými šrouby umožňuje rychlé sevření.Odkaz na výkres:

1) Křídlová rukojeť

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 06621 Upínací klouby samostatně nastavitelné

197 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	D	D1	D2	H	H1	L	L1	L2	L3	L4	Cena
06621-01	8	28	M8	50	8,5	90	42	24	24	13	32,90 €
06621-02	10	32	M8	50	9,5	100	52	24	32	15	33,64 €
06621-03	12	36	M8	50	10,5	104	56	24	34	17	38,41 €
06621-04	16	45	M10	75	13,5	143,2	72	35,6	44	22	48,97 €
06621-05	20	74	M10	75	22	173,2	102	35,6	62	30	74,38 €
