Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží
PopisMateriál:Patky ramena z vyztuženého termoplastu.
Spojovací trubka nerezová ocel 1.4301, vložky ušlechtilá ocel 1.4305.
Provedení: Patky ramena s jemnou strukturou, černé.
Spojovací ramena jemně vybroušena.
Vložky jemně vysoustruženy.
Upozornění:Přesného usazení ramena na umělohmotný čep je dosaženo díky rozpěrným vložkám.
Použití O-kroužku zabraňuje vniknutí stříkající vody.
Různé způsoby uchycení umožňují montáž z čelní i zadní strany i oboustrannou montáž.
Materiál upevňovacích dílů k madlům s vybráním pro šroub je z nerezové oceli.
Madla se závitovou vložkou se dodávají bez šroubů.

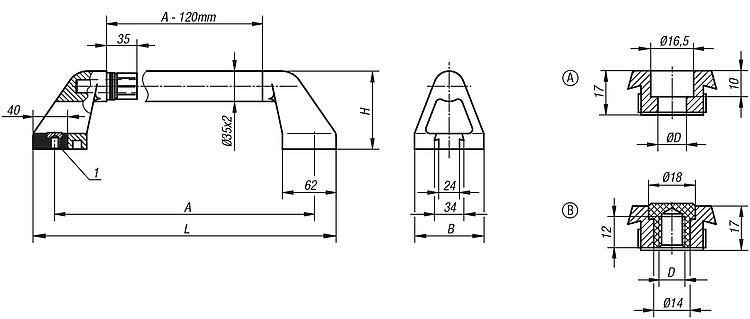

Odkaz na výkres:
Provedení A: s vybráním pro šroub
Provedení B: závitová vložka

1) Nástavec hlavy šroubu (A), popř. závitová vložka (B).
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 06942 Trubková madla 162 kB

Výkresy (celkový přehled)

Trubková madla

Trubkové úchyty, provedení A, s vložkou pro hlavu šroubu

více informací

Výkresy

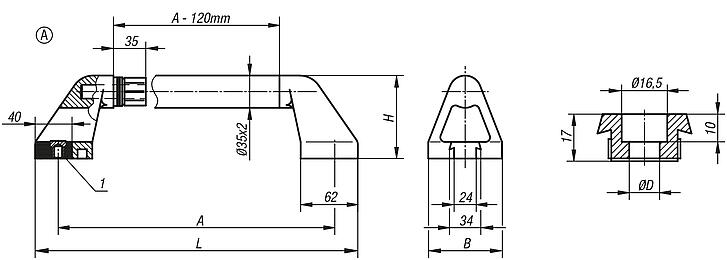

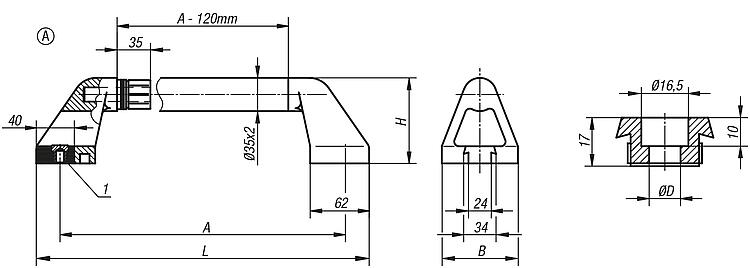

Trubkové úchyty, provedení A, s vložkou pro hlavu šroubu

Výběr/filtr zboží

Objednací číslo

ProvedeníABDHLNosná síla
N
CADPřís.CenaObjednat
06942-300101A3008011903501000 77,06 €
06942-350101A3508011904001000 81,05 €
06942-400101A4008011904501000 85,42 €
06942-500101A5008011905501000 93,79 €
06942-600101A6008011906501000 102,53 €

Trubkové úchyty, provedení B, s vložkou do závitu

více informací

Výkresy

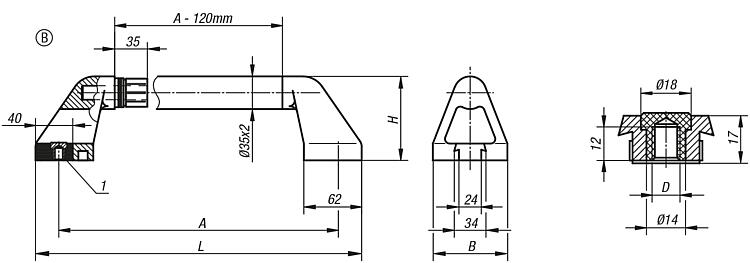

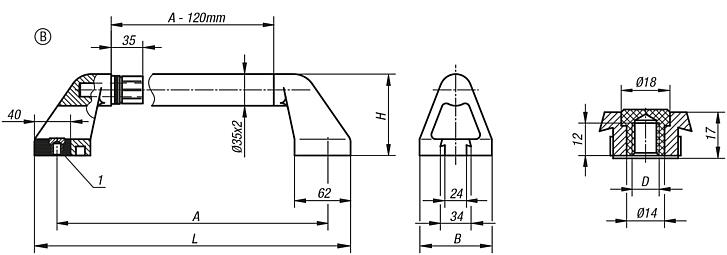

Trubkové úchyty, provedení B, s vložkou do závitu

Výběr/filtr zboží

Objednací číslo

ProvedeníABDHLNosná síla
N
CADPřís.CenaObjednat
06942-300102B30080M10903501000 79,53 €
06942-350102B35080M10904001000 83,80 €
06942-400102B40080M10904501000 88,54 €
06942-500102B50080M10905501000 96,42 €
06942-600102B60080M10906501000 105,03 €
