06503Kliky pro ruční ovládání z hliníku, se sklopnou válcovou... |
zpět |
|
|
PopisMateriál:Klika z hliníku.
Válcový úchyt z termoplastu z oceli.Provedení: Páka černě komaxitována.
Termoplast šedočerný.
Ocelové části-brynýrované.Upozornění:Podle DIN 469.
U provedení s příčným otvorem se připevnění provádí našroubovaným závitovým kolíkem ISO 4027 (DIN 914). StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |

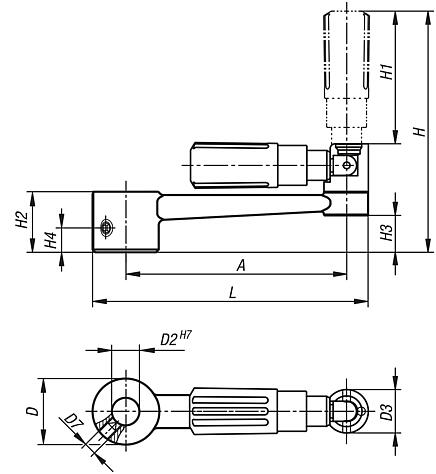

Kliky pro ruční ovládání, hliník, se sklopnou válcovou úchytkou s lícovaným otvorem |
více informací |
| Objednací číslo | Provedení 1 | Provedení 2 | A | D
| D2 | D3 | D7 | H | H1 | H2 | H3 | H4 | L | CAD | Přís. | Cena | Objednat |
|---|
| 06503-1110 | kalibrovaný otvor | bez příčného otvoru | 80 | 24 | 10 | 16 | - | 89 | 49 | 22 | 13,4 | - | 100 |  | | 34,60 € | | | 06503-1212 | kalibrovaný otvor | bez příčného otvoru | 100 | 28 | 12 | 20 | - | 108 | 59,5 | 26 | 16 | - | 124 | | | 38,08 € | | | 06503-1314 | kalibrovaný otvor | bez příčného otvoru | 125 | 30 | 14 | 25 | - | 140 | 83 | 28 | 15,8 | - | 153 | | | 43,34 € | | | 06503-1417 | kalibrovaný otvor | bez příčného otvoru | 160 | 34 | 17 | 25 | - | 144 | 83 | 32 | 19,6 | - | 190 | | | 49,00 € | | | 06503-11106 | Lícovaná díra | pevné | 80 | 24 | 10 | 16 | M6 | 89 | 49 | 22 | 13,4 | 7,5 | 100 | | | 38,24 € | | | 06503-12126 | Lícovaná díra | pevné | 100 | 28 | 12 | 20 | M6 | 107,9 | 59,4 | 26 | 16 | 7,5 | 124 | | | 41,70 € | | | 06503-13146 | Lícovaná díra | pevné | 125 | 30 | 14 | 26 | M6 | 140,5 | 83,5 | 28 | 15,8 | 7,5 | 153 | | | 46,93 € | | | 06503-14176 | Lícovaná díra | pevné | 160 | 34 | 17 | 26 | M6 | 144,5 | 83,5 | 32 | 19,6 | 7,5 | 190 | | | 52,57 € | |
|

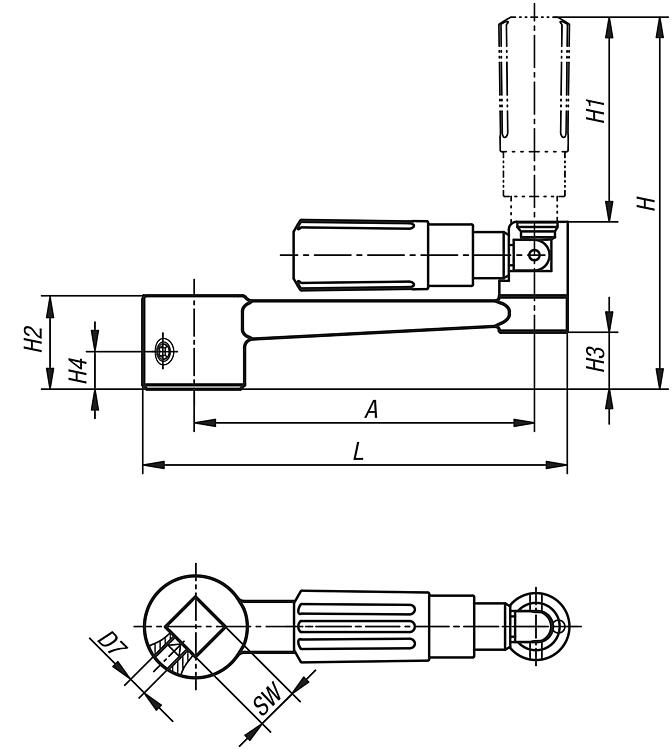

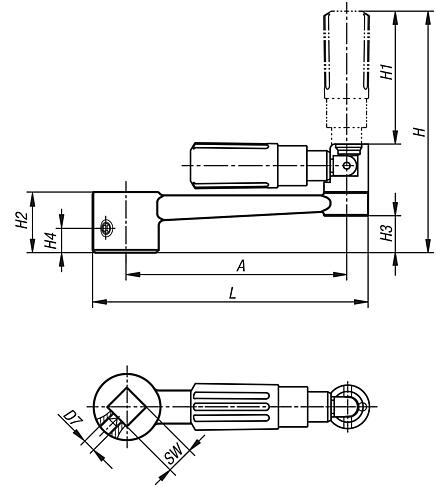

Kliky s otočnou válcovou rukojetí, hliník, se sklopnou válcovou úchytkou s vnitřním čtyřhranem |
více informací |
| Objednací číslo | Provedení 1 | Provedení 2 | A | D
| D3 | D7 | H | H1 | H2 | H3 | H4 | L | SW | CAD | Přís. | Cena | Objednat |
|---|
| 06503-2110 | vnitřní čtyřhran | bez příčného otvoru | 80 | 24 | 16 | - | 89 | 49 | 22 | 13,4 | - | 100 | 10 | | | 36,52 € | | | 06503-2212 | vnitřní čtyřhran | bez příčného otvoru | 100 | 28 | 20 | - | 108 | 59,5 | 26 | 16 | - | 124 | 12 | | | 41,04 € | | | 06503-2314 | vnitřní čtyřhran | bez příčného otvoru | 125 | 30 | 25 | - | 140 | 83 | 28 | 15,8 | - | 153 | 14 | | | 45,25 € | | | 06503-2417 | vnitřní čtyřhran | bez příčného otvoru | 160 | 34 | 25 | - | 144 | 83 | 32 | 19,6 | - | 190 | 17 | | | 50,34 € | | | 06503-21106 | Vnitřní čtyřhran
| pevné | 80 | 24 | 16 | M6 | 89 | 49 | 22 | 13,4 | 7,5 | 100 | 10 | | | 40,15 € | | | 06503-22126 | Vnitřní čtyřhran
| pevné | 100 | 28 | 20 | M6 | 107,9 | 59,4 | 26 | 16 | 7,5 | 124 | 12 | | | 44,65 € | | | 06503-23146 | Vnitřní čtyřhran
| pevné | 125 | 30 | 26 | M6 | 140,5 | 83,5 | 28 | 15,8 | 7,5 | 153 | 14 | | | 48,85 € | | | 06503-24176 | Vnitřní čtyřhran
| pevné | 160 | 34 | 26 | M6 | 144,5 | 83,5 | 32 | 19,6 | 7,5 | 190 | 17 | | | 53,88 € | |
|
|
