        Pevné kuželové rukojeti

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Duroplast PF 31, černý.
Pouzdro resp. závitový čep ocel, pozinkované.Provedení: Leštěno do vysokého lesku.Na vyžádání:Jiná barevná provedení.Odkaz na výkres:

Provedení C: se závitem v umělé hmotě
Provedení E: se závitovým pouzdrem

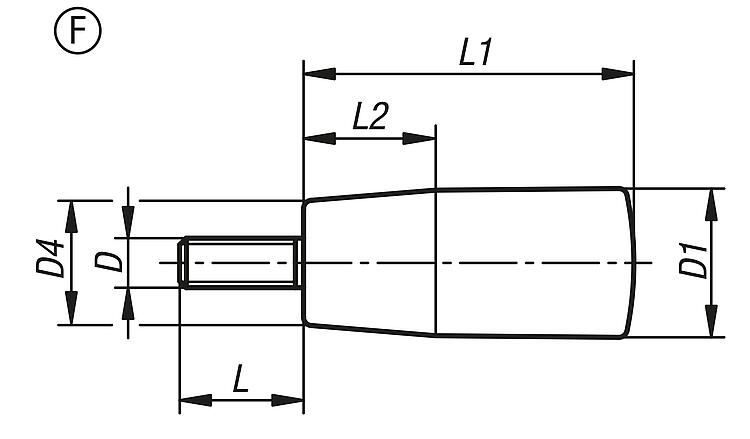

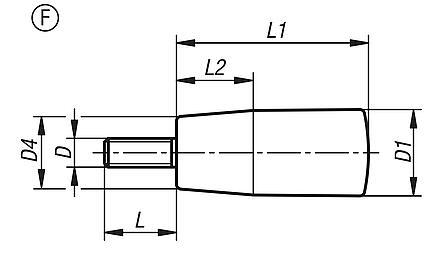

Provedení F: s vnějším závitem

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 06319 Pevné kuželové rukojeti

106 kB

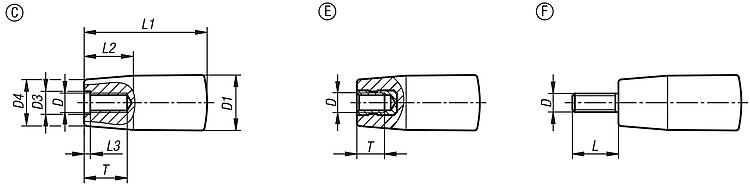

Výkresy (celkový přehled)

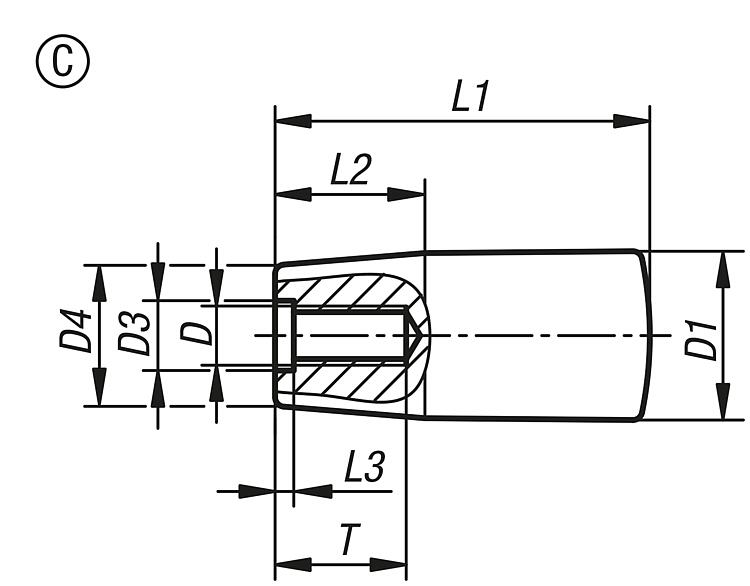

Kuželové úchyty se závitem vylisovaným v termoplastu, provedení C

více informací

Výkresy

Kuželové úchyty se závitem vylisovaným v termoplastu, provedení C

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D3	D4	L1	L2	L3	T	Cena
06319-10618	C	M6	18	6,2	15	40	16	2	14	1,63 €
06319-10818	C	M8	18	8,5	15	40	16	2	18	2,08 €
06319-10823	C	M8	23	8,5	19	65	24	2	18	2,46 €
06319-11028	C	M10	28	10,5	22	90	32	3,5	22	3,30 €

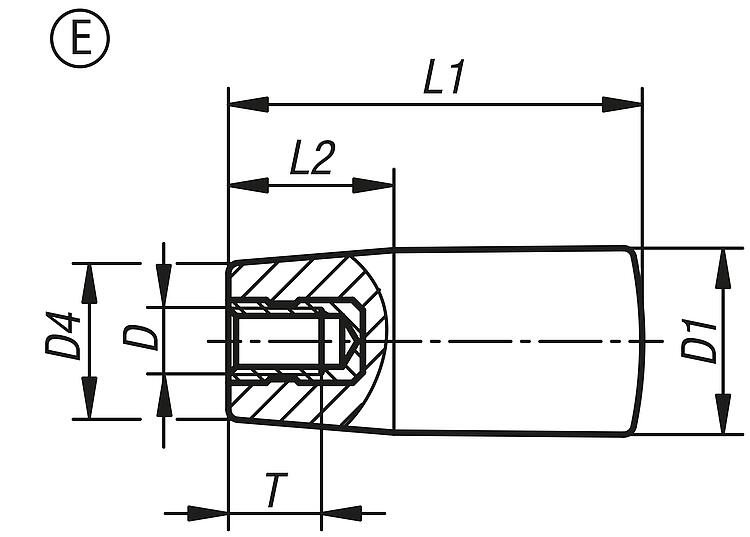

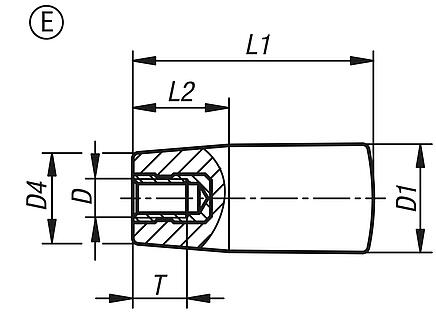

Kónické úchyty se závitovým pouzdrem, provedení E

více informací

Výkresy

Kónické úchyty se závitovým pouzdrem, provedení E

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D4	L1	L2	T	Cena
06319-20518	E	M5	18	15	40	16	7,5	2,15 €
06319-20618	E	M6	18	15	40	16	9	2,23 €
06319-20823	E	M8	23	19	65	24	12	2,84 €
06319-20828	E	M8	28	22	90	32	12	3,71 €
06319-21028	E	M10	28	22	90	32	15	3,89 €
