Excentrické páky nastavitelné ocelové s vnějším závitem
04233

Excentrické páky nastavitelné ocelové s vnějším závitem

zpět

Popis zboží/obrázky produktu

PopisMateriál:Manipulační páka z oceli 1.0401.
Tlačná podložka z plastu PA 66 GF 35-X vyztuženého skelnými vlákny.
Osový čep z nerezové oceli 1.4305.
Závrtný šroub a podložka z oceli, třída pevnosti 5.8.
Provedení: Ovládací páka, závitový šroub a podložka, modře pasivované.
Tlačná podložka černá.
Osový čep bez povrchové úpravy.
Upozornění:Excentrické nastavitelné páky se používají tam, kde je upínací páka vůči ose upínání jen v určité poloze (napříč). Přesná poloha upínací páky se nastavuje klíčem přes jemný závit na závitovém kolíku.
Plasty mají tu vlastnost, že při zátěži u nich dochází k tečení (retardaci), což může snižovat upínací sílu.

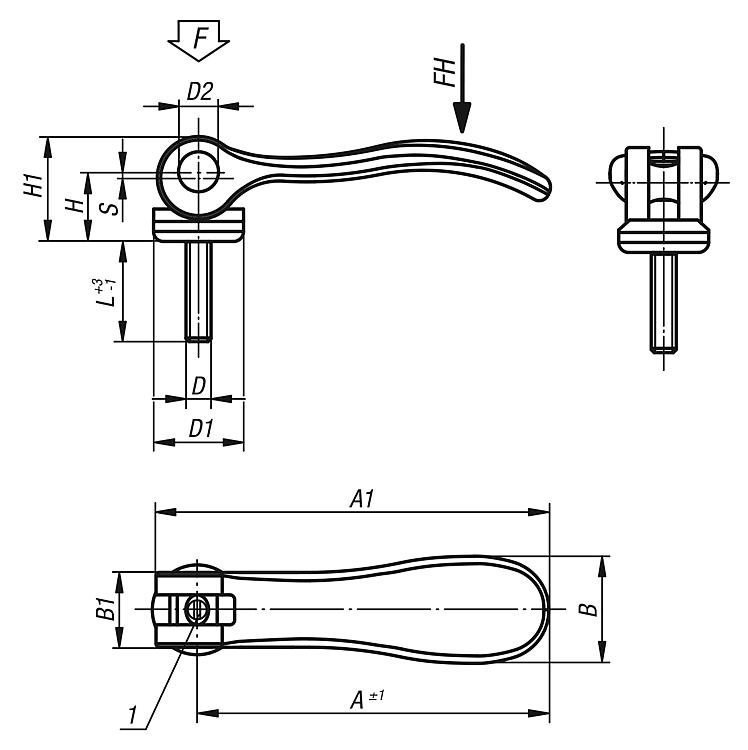

Odkaz na výkres:
1) Kolík pro přesné nastavení upínací páky
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 04233 Excentrické páky nastavitelné ocelové s vnějším závitem 147 kB

Výkresy

Excentrické páky nastavitelné ocelové s vnějším závitem

Přehled zboží (komprimováno)

Výběr/filtr zboží
Objednací čísloVelikostDD1D2BB1HH1AA1LZdvih
S
Upínací
síla
F (kN)
Ruční
síla
FH N
Filtr
04233-1502205X1M518,1921,51514,52270,479,220/30/40/501,24120
04233-1502206X1M618,1921,51514,52270,479,220/30/40/501,24120
04233-2502208X2M827,11133,2241828,59610825/30/40/501,58350
04233-2502210X2M1027,11133,2241828,59610825/30/40/501,58350
