Excentrické páky s vnitřním závitem a s vnějším závitem, ocel nebo nerezová ocel
04232

Excentrické páky s vnitřním závitem a s vnějším závitem, ocel...

zpět

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží
PopisMateriál:Manipulační páka z hliníkového odlitku EN AC-46200.
Tlačná podložka z plastu PA 66 GF 35-X vyztuženého skelnými vlákny.
Osový čep z nerezové oceli 1.4305.
Závrtný šroub a podložka z oceli, třída pevnosti 5.8, nebo z nerezové oceli 1.4305.
Provedení: Ovládací páka, černě komaxitovaná s jemnou strukturou nebo červená RAL 3003 s jemnou strukturou.
Tlačná podložka černá.
Osový čep bez povrchové úpravy.
Závitové šrouby a podložka, z oceli, modře pasivované nebo z nerezové oceli, bez povrchové úpravy.
Upozornění:Plasty mají tu vlastnost, že při zátěži u nich dochází k tečení (retardaci), což může snižovat upínací sílu.
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 04232 Excentrické páky s vnitřním závitem a s vnějším závitem, ocel nebo nerezová ocel 143 kB

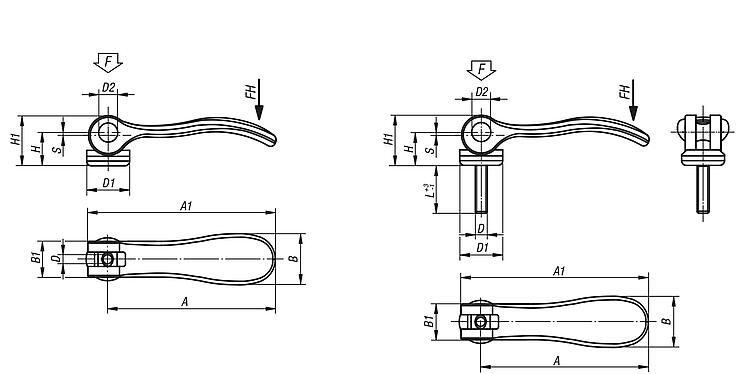

Výkresy (celkový přehled)

Excentrické páky s vnitřním závitem a s vnějším závitem, ocel nebo nerezová ocel

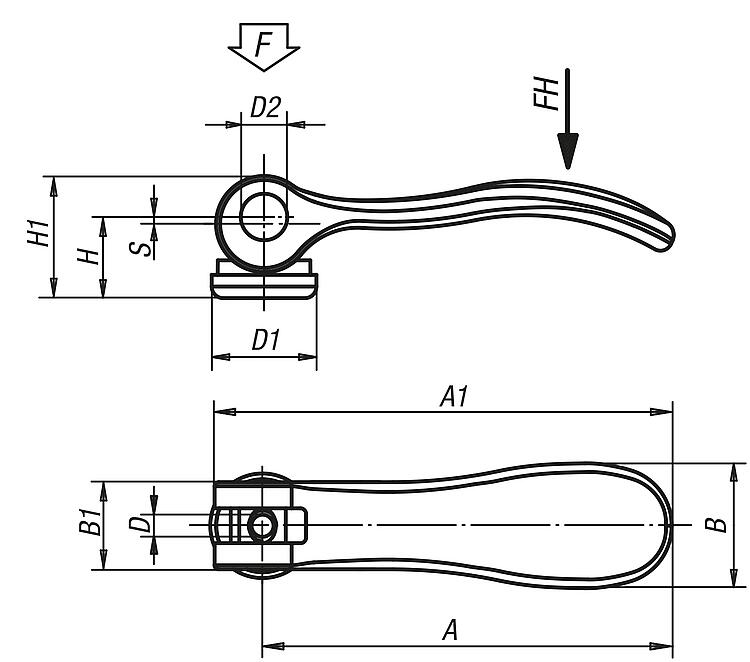

Excentrické páky s vnitřním závitem

více informací

Výkresy

Excentrické páky s vnitřním závitem

Přehled zboží (komprimováno)

Výběr/filtr zboží
Objednací číslo
ocel
Objednací číslo
nerezová ocel
Barva
základního tělesa
D

D1D2BB1HH1AA1Zdvih
S
Upínací
síla
F (kN)
Ruční
síla
FH N
Filtr
04232-950110304232-9511103černáM312614,411,591336,241,711,590
04232-950110404232-9511104černáM412614,411,591336,241,711,590
04232-050110404232-0511104černáM415,48181311,21752,359,112,5100
04232-050110504232-0511105černáM515,48181311,21752,359,112,5100
04232-150110504232-1511105černáM518,1921,51514,52270,479,21,24120
04232-150110604232-1511106černáM618,1921,51514,52270,479,21,24120
04232-250110804232-2511108černáM827,11133,3241828,5961081,58350
04232-950140304232-9511403rubínově červená RAL 3003M312614,411,591336,241,711,590
04232-950140404232-9511404rubínově červená RAL 3003M412614,411,591336,241,711,590
04232-050140404232-0511404rubínově červená RAL 3003M415,48181311,21752,359,112,5100
04232-050140504232-0511405rubínově červená RAL 3003M515,48181311,21752,359,112,5100
04232-150140504232-1511405rubínově červená RAL 3003M518,1921,51514,52270,479,21,24120
04232-150140604232-1511406rubínově červená RAL 3003M618,1921,51514,52270,479,21,24120
04232-250140804232-2511408rubínově červená RAL 3003M827,11133,3241828,5961081,58350

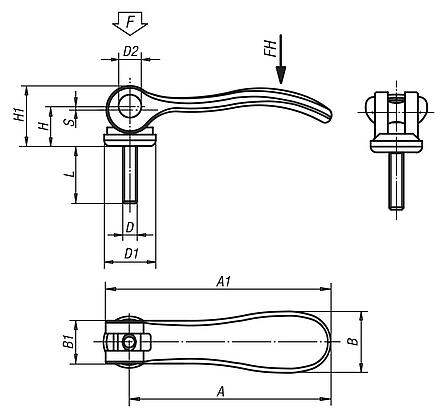

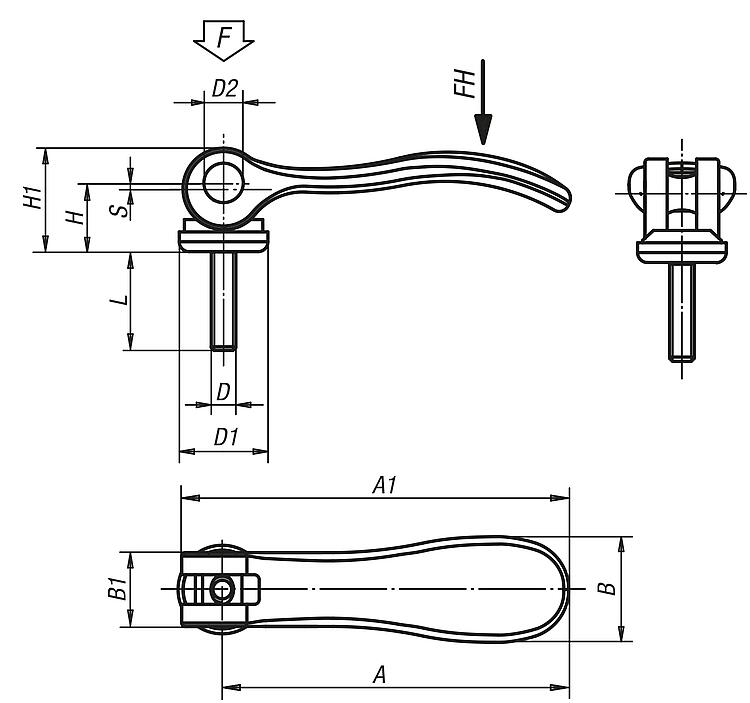

Excentrické páky s vnějším závitem

více informací

Výkresy

Excentrické páky s vnějším závitem

Přehled zboží (komprimováno)

Výběr/filtr zboží
Objednací číslo
ocel
BarvaDD1D2BB1HH1AA1LZdvih
S
Upínací
síla
F (kN)
Ruční
síla
FH N
Filtr
04232-9501103XčernáM312614,411,591336,241,710/15/30/10/15/3011,590
04232-9501104XčernáM412614,411,591336,241,710/15/30/10/15/3011,590
04232-0501104XčernáM415,48181311,21752,359,115/20/30/15/20/3012,5100
04232-0501105XčernáM515,48181311,21752,359,120/30/40/50/20/30/40/5012,5100
04232-1501105XčernáM518,1921,51514,52270,479,220/30/40/50/20/30/40/501,24120
04232-1501106XčernáM618,1921,51514,52270,479,220/30/40/50/20/30/40/501,24120
04232-2501108XčernáM827,11133,3241828,59610825/30/40/50/25/30/40/501,58350
04232-2501110XčernáM1027,11133,3241828,59610825/30/40/50/25/30/40/501,58350
04232-9501403Xrubínově červená RAL 3003M312614,411,591336,241,710/15/30/10/15/3011,590
04232-9501404Xrubínově červená RAL 3003M412614,411,591336,241,710/15/30/10/15/3011,590
04232-0501404Xrubínově červená RAL 3003M415,48181311,21752,359,115/20/30/15/20/3012,5100
04232-0501405Xrubínově červená RAL 3003M515,48181311,21752,359,120/30/40/50/20/30/40/5012,5100
04232-1501405Xrubínově červená RAL 3003M518,1921,51514,52270,479,220/30/40/50/20/30/40/501,24120
04232-1501406Xrubínově červená RAL 3003M618,1921,51514,52270,479,220/30/40/50/20/30/40/501,24120
04232-2501408Xrubínově červená RAL 3003M827,11133,3241828,59610825/30/40/50/25/30/40/501,58350
04232-2501410Xrubínově červená RAL 3003M1027,11133,3241828,59610825/30/40/50/25/30/40/501,58350
