04233Excentrická páka z plastu, nastavitelná, s vnějším závitem, s... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Manipulační páka a tlačná podložka z plastu PA 66 vyztuženého skelnými vlákny.
Osový čep z nerezové oceli 1.4305.
Závrtný šroub a podložka z oceli, třída pevnosti 5.8, nebo z nerezové oceli 1.4305. Provedení: Manipulační páka, černá nebo bezpečnostní červená RAL3020. Tlačná podložka, černá. Osový čep, bez povrchové úpravy. Závitové šrouby a podložka, modře pasivované nebo z nerezové oceli, bez povrchové úpravy.Upozornění:Excentrické nastavitelné páky se používají tehdy, když je upínací páku umístit vůči ose upínání jen do určité polohy (kolizní průměr). Přesná poloha upínací páky se nastavuje šroubovákem pomocí jemného závitu závitového kolíku.

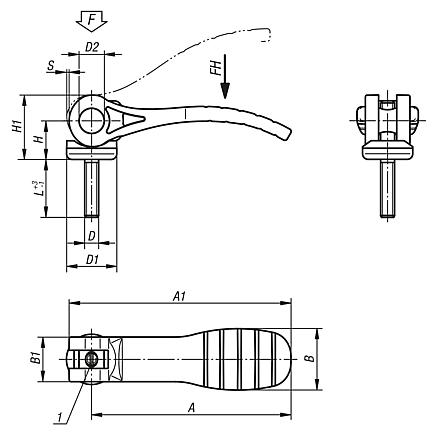

Plasty mají tu vlastnost, že u nich při zátěži dochází k tečení (retardaci), což může snižovat upínací sílu. Odkaz na výkres:1) Kolík pro přesné nastavení upínací páky Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo | Materiál komponenty | Barva základního tělesa | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | Zdvih S | Upínací síla F (kN) | Ruční síla FH N | CAD | Přís. | Cena | Objednat |
---|
04233-1521105X20 | ocel | černá | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 7,22 € | | 04233-1521105X30 | ocel | černá | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 7,22 € | | 04233-1521105X40 | ocel | černá | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 7,72 € | | 04233-1521105X50 | ocel | černá | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 7,72 € | | 04233-1521106X20 | ocel | černá | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 7,22 € | | 04233-1521106X30 | ocel | černá | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 7,22 € | | 04233-1521106X40 | ocel | černá | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 7,72 € | | 04233-1521106X50 | ocel | černá | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 7,72 € | | 04233-2521108X25 | ocel | černá | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 8,48 € | | 04233-2521108X30 | ocel | černá | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 8,48 € | | 04233-2521108X40 | ocel | černá | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 8,82 € | | 04233-2521108X50 | ocel | černá | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 8,82 € | | 04233-2521110X25 | ocel | černá | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 8,48 € | | 04233-2521110X30 | ocel | černá | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 8,48 € | | 04233-2521110X40 | ocel | černá | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 8,82 € | | 04233-2521110X50 | ocel | černá | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 8,82 € | | 04233-1531105X20 | nerezová ocel | černá | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 10,83 € | | 04233-1531105X30 | nerezová ocel | černá | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 10,83 € | | 04233-1531105X40 | nerezová ocel | černá | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 11,60 € | | 04233-1531105X50 | nerezová ocel | černá | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 11,60 € | | 04233-1531106X20 | nerezová ocel | černá | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 10,83 € | | 04233-1531106X30 | nerezová ocel | černá | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 10,83 € | | 04233-1531106X40 | nerezová ocel | černá | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 11,60 € | | 04233-1531106X50 | nerezová ocel | černá | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 11,60 € | | 04233-2531108X25 | nerezová ocel | černá | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 12,70 € | | 04233-2531108X30 | nerezová ocel | černá | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 12,70 € | | 04233-2531108X40 | nerezová ocel | černá | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 13,59 € | | 04233-2531108X50 | nerezová ocel | černá | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 13,59 € | | 04233-2531110X25 | nerezová ocel | černá | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 12,70 € | | 04233-2531110X30 | nerezová ocel | černá | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 12,70 € | | 04233-2531110X40 | nerezová ocel | černá | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 13,59 € | | 04233-2531110X50 | nerezová ocel | černá | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 13,59 € | | 04233-15218405X20 | ocel | bezpečnostní červená RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 7,22 € | | 04233-15218405X30 | ocel | bezpečnostní červená RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 7,22 € | | 04233-15218405X40 | ocel | bezpečnostní červená RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 7,72 € | | 04233-15218405X50 | ocel | bezpečnostní červená RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 7,72 € | | 04233-15218406X20 | ocel | bezpečnostní červená RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 7,22 € | | 04233-15218406X30 | ocel | bezpečnostní červená RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 7,22 € | | 04233-15218406X40 | ocel | bezpečnostní červená RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 7,72 € | | 04233-15218406X50 | ocel | bezpečnostní červená RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 7,72 € | | 04233-25218408X25 | ocel | bezpečnostní červená RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 8,48 € | | 04233-25218408X30 | ocel | bezpečnostní červená RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 8,48 € | | 04233-25218408X40 | ocel | bezpečnostní červená RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 8,82 € | | 04233-25218408X50 | ocel | bezpečnostní červená RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 8,82 € | | 04233-25218410X25 | ocel | bezpečnostní červená RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 8,48 € | | 04233-25218410X30 | ocel | bezpečnostní červená RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 8,48 € | | 04233-25218410X40 | ocel | bezpečnostní červená RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 8,82 € | | 04233-25218410X50 | ocel | bezpečnostní červená RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 8,82 € | | 04233-15318405X20 | nerezová ocel | bezpečnostní červená RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 10,83 € | | 04233-15318405X30 | nerezová ocel | bezpečnostní červená RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 10,83 € | | 04233-15318405X40 | nerezová ocel | bezpečnostní červená RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 11,60 € | | 04233-15318405X50 | nerezová ocel | bezpečnostní červená RAL 3020 | M5 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 11,60 € | | 04233-15318406X20 | nerezová ocel | bezpečnostní červená RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 10,83 € | | 04233-15318406X30 | nerezová ocel | bezpečnostní červená RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 10,83 € | | 04233-15318406X40 | nerezová ocel | bezpečnostní červená RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 11,60 € | | 04233-15318406X50 | nerezová ocel | bezpečnostní červená RAL 3020 | M6 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 11,60 € | | 04233-25318408X25 | nerezová ocel | bezpečnostní červená RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 12,70 € | | 04233-25318408X30 | nerezová ocel | bezpečnostní červená RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 12,70 € | | 04233-25318408X40 | nerezová ocel | bezpečnostní červená RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 13,59 € | | 04233-25318408X50 | nerezová ocel | bezpečnostní červená RAL 3020 | M8 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 13,59 € | | 04233-25318410X25 | nerezová ocel | bezpečnostní červená RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 12,70 € | | 04233-25318410X30 | nerezová ocel | bezpečnostní červená RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 12,70 € | | 04233-25318410X40 | nerezová ocel | bezpečnostní červená RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 13,59 € | | 04233-25318410X50 | nerezová ocel | bezpečnostní červená RAL 3020 | M10 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 13,59 € | |
|
