PopisMateriál:Zušlechtěná ocel, kaleno.Provedení: Provedení A-C: brynýrováno. Průměr díry broušen. Provedení D: brynýrováno.Upozornění:Udané upínací síly a momenty dotažení platí uvnitř uvedené upínací oblasti (H5).Přednosti:Kompaktní design pro použití, také za ztísněných podmínek Různé varinaty a konstrukční velikostiPříslušenství:Uchycení upínacího háku 04375. Uchycení upínacího háku 04379. Zvyšovací válec 04378.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |

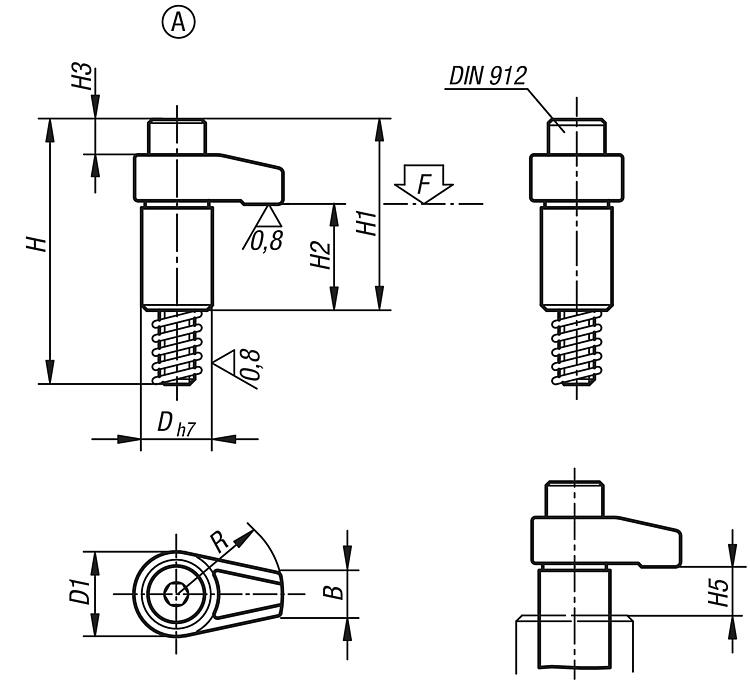

Objednací číslo | Provedení | D | D1 | H | H1 | H2 | H3 | H4 | H5 max. upínací rozsah | B | R | Válcový šroub DIN 912 | Utahovací moment max. Nm | F max. kN | CAD | Přís. | Cena | Objednat |
---|
04372-110030 | A | 20 | 25 | 75 | 54 | 30 | 9 | 10 | 12 | 12 | 30 | M10x65 | 37,2 | 13 | | | 48,30 € | | 04372-110040 | A | 20 | 25 | 75 | 54 | 30 | 9 | 10 | 12 | 12 | 40 | M10x65 | 31,4 | 9,8 | | | 48,68 € | |
|

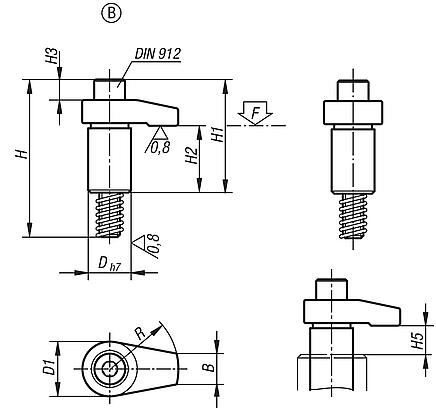

Objednací číslo | Provedení | D | D1 | H | H1 | H2 | H3 | H4 | H5 max. upínací rozsah | B | R | Válcový šroub DIN 912 | Utahovací moment max. Nm | F max. kN | CAD | Přís. | Cena | Objednat |
---|
04372-208020 | B | 18 | 22 | 58 | 37 | 23 | 2 | 7 | 10 | 10 | 20 | M8x50 | 37,2 | 13,6 | | | 61,81 € | | 04372-208025 | B | 18 | 22 | 58 | 37 | 23 | 2 | 7 | 10 | 10 | 25 | M8x50 | 32,3 | 10,9 | | | 62,43 € | | 04372-208030 | B | 18 | 22 | 58 | 37 | 23 | 2 | 7 | 10 | 10 | 30 | M8x50 | 29,4 | 9 | | | 62,89 € | | 04372-212040 | B | 25 | 32 | 92 | 66 | 39 | 11 | 12 | 15 | 18 | 40 | M12x80 | 58,8 | 17,5 | | | 62,41 € | | 04372-212050 | B | 25 | 32 | 92 | 68 | 39 | 11 | 12 | 15 | 18 | 50 | M12x80 | 49 | 14 | | | 66,45 € | | 04372-212060 | B | 25 | 32 | 92 | 68 | 39 | 11 | 12 | 15 | 18 | 60 | M12x80 | 45,1 | 11,6 | | | 67,87 € | | 04372-216040 | B | 32 | 36 | 101 | 75 | 39 | 15 | 15 | 15 | 22 | 40 | M16x85 | 166,6 | 37,9 | | | 84,59 € | | 04372-216050 | B | 32 | 36 | 101 | 75 | 39 | 15 | 15 | 15 | 22 | 50 | M16x85 | 147 | 30,4 | | | 95,58 € | | 04372-216060 | B | 32 | 36 | 101 | 75 | 39 | 15 | 15 | 15 | 22 | 60 | M16x85 | 127,4 | 25,2 | | | 98,38 € | |
|

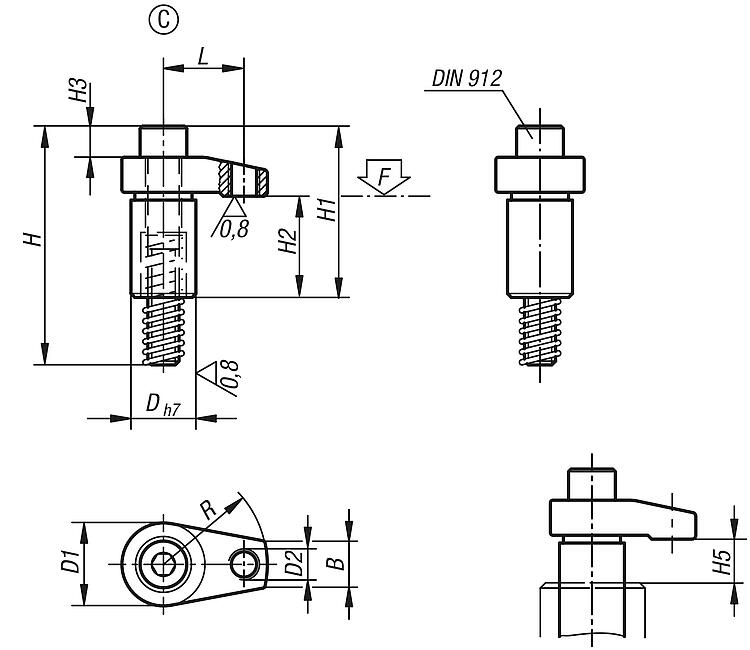

Objednací číslo | Provedení | D | D1 | D2 | H | H1 | H2 | H3 | H4 | H5 max. upínací rozsah | B | L | R | Válcový šroub DIN 912 | Moment utažení max. Nm | F max. kN | CAD | Přís. | Cena | Objednat |
---|
04372-312140 | C | 25 | 32 | M12 | 92 | 66 | 39 | 11 | 10 | 15 | 18 | 31 | 40 | M12x80 | 58,8 | 22,6 | | | 70,15 € | | 04372-312150 | C | 25 | 32 | M12 | 92 | 68 | 39 | 11 | 13 | 15 | 18 | 38 | 50 | M12x80 | 49 | 18,5 | | | 80,22 € | | 04372-312160 | C | 25 | 32 | M12 | 92 | 68 | 39 | 11 | 13 | 15 | 18 | 46 | 60 | M12x80 | 45,1 | 15,2 | | | 83,92 € | | 04372-316150 | C | 32 | 36 | M12 | 101 | 75 | 39 | 15 | 16 | 15 | 22 | 38 | 50 | M16x85 | 147 | 38 | | | 99,25 € | | 04372-316160 | C | 32 | 36 | M12 | 101 | 75 | 39 | 15 | 16 | 15 | 22 | 46 | 60 | M16x85 | 127,4 | 33 | | | 104,21 € | |
|

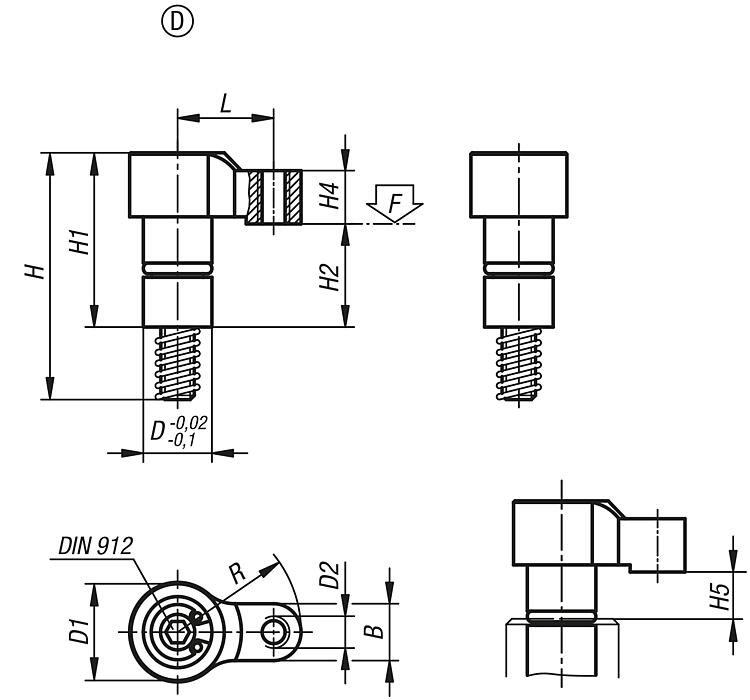

Objednací číslo | Provedení | D | D1 | D2 | H | H1 | H2 | H4 | H5 max. upínací rozsah | B | L | R | Válcový šroub DIN 912 | Moment utažení max. Nm | F max. kN | CAD | Přís. | Cena | Objednat |
---|
04372-404118 | D | 10 | 14 | M4 | 37 | 24,5 | 14,5 | 7,5 | 3 | 8 | 14 | 18 | M4x30 | 2,7 | 2 | | | 40,56 € | | 04372-406122 | D | 12 | 16 | M5 | 44 | 30,5 | 17,5 | 9,5 | 4 | 10 | 17 | 22 | M6x35 | 7 | 3,5 | | | 42,12 € | |
|
|
