04365Otočné upínače pneumatické |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Zušlechtěná ocel.Provedení: Upínací prvek, poniklovaný.
Upínací šroub, zušlechtěný a poniklovaný.Upozornění:Otočný upínač pneumatický je vhodný k upínání obrobků, které se upínají shora. Otočná a upínací funkce se uskutečňuje pneumaticky. Otočná funkce zaručuje volné vložení a sejmutí obrobků. Je tak zaručen optimální přístup k obrobku. Noha skříně poskytuje univerzální možnosti připevnění, takže otočný upínač je možné na upínaný obrobek optimálně vyrovnat. Otočné upínače lze objednat jak s otáčením orientovaným doleva, tak i doprava.
Otočné pneumatické upínače lze dodatečně umístit na více místech obrobku a ovládat v určitém pořadí. Ovládání může být buď strojní nebo ruční.
Upínací a přídržná síla se vztahují na 0,5 MPa.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

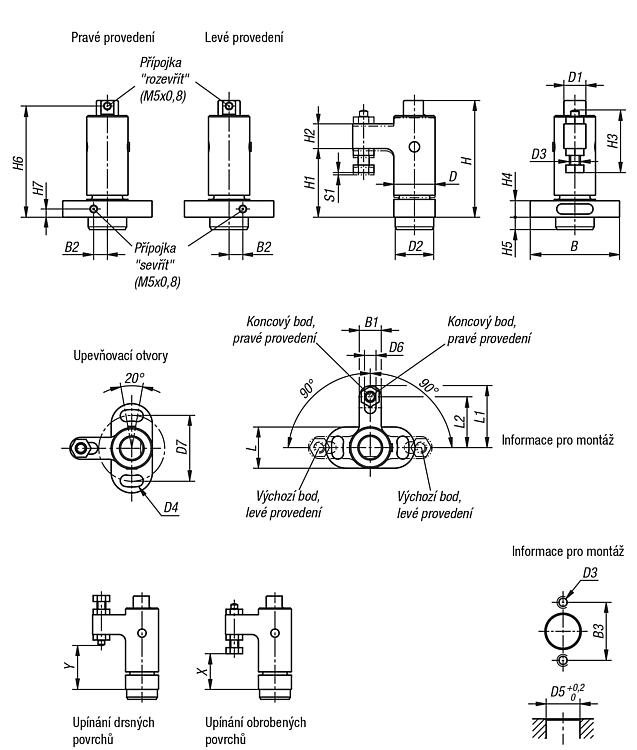

| Objednací číslo | Provedení 1 | B | B1 | B2 | B3 | D
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | H | H1 | H2 | CAD | Přís. | Cena | Objednat |
|---|
| 04365-13945 | pravé | 65 | 16 | 10 | 48 | 30 | 16 | 28 | M8 | 8,4 | 28 | 8,4 | 48 | 85 | 50 | 18 |  | | 364,55 € | | | 04365-03945 | levé | 65 | 16 | 10 | 48 | 30 | 16 | 28 | M8 | 8,4 | 28 | 8,4 | 48 | 85 | 50 | 18 | | | 364,55 € | | | 04365-15155 | pravé | 85 | 20 | 13 | 64 | 40 | 22 | 35 | M10 | 10,5 | 35 | 10,4 | 64 | 106 | 65 | 22 | | | 422,05 € | | | 04365-05155 | levé | 85 | 20 | 13 | 64 | 40 | 22 | 35 | M10 | 10,5 | 35 | 10,4 | 64 | 106 | 65 | 22 | | | 422,05 € | |
| Objednací číslo | H3
| H4 | H5 | H6 | H7 | L | L1 | L2 | S1
(upínací
dráha) | F=
Upínací
síla N | Přídržná
síla
F kN | Provozní
tlak
MPa | X
min. | X
max. | Y
min. | Y
max. | CAD | Přís. | Cena | Objednat |
|---|
| 04365-13945 | 45,5 | 12 | 9 | 81 | 6 | 30 | 45 | 37 | 1,2 | 400 | 0,8 | 0,3 - 0,7 | 32,5 | 39 | 33,5 | 40 | | | 364,55 € | | | 04365-03945 | 45,5 | 12 | 9 | 81 | 6 | 30 | 45 | 37 | 1,2 | 400 | 0,8 | 0,3 - 0,7 | 32,5 | 39 | 33,5 | 40 | | | 364,55 € | | | 04365-15155 | 57 | 15 | 11 | 101 | 8 | 40 | 55 | 45 | 1,6 | 650 | 1,3 | 0,3 - 0,7 | 41,5 | 51 | 44 | 53,5 | | | 422,05 € | | | 04365-05155 | 57 | 15 | 11 | 101 | 8 | 40 | 55 | 45 | 1,6 | 650 | 1,3 | 0,3 - 0,7 | 41,5 | 51 | 44 | 53,5 | | | 422,05 € | |
|
