Středicí upínače s vnějším závitem

zpět

Produkty
- Přehled výrobků
  - Pružný systém normalizovaných dílů
    - Pružné tlačné prvky Aretační čepy Dorazové prvky Středicí a polohovací prvky Fixační prvky Vodicí vložky do drážek
      - Středicí upínače
        Středicí upínače
        Středicí upínače s vnějším závitem

Popis zboží/obrázky produktu

PopisMateriál:Těleso z oceli.
Pouzdra ze oceli k ze zušlechtěné oceli.Provedení: Brynýrováno.Upozornění:Středicí upínač umožňuje vystředění a upnutí obrobku v otvoru.
Středicí upínač má velký zdvih. Výrobkový sortiment pokrývá rozsah upnutí od Ø12 do Ø30 mm. Středicí upínače s vnitřním závitem jsou vhodné pro rastrový systém M6 (viz příklad aplikace).

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 03165_AG Středicí upínače s vnějším závitem

171 kB

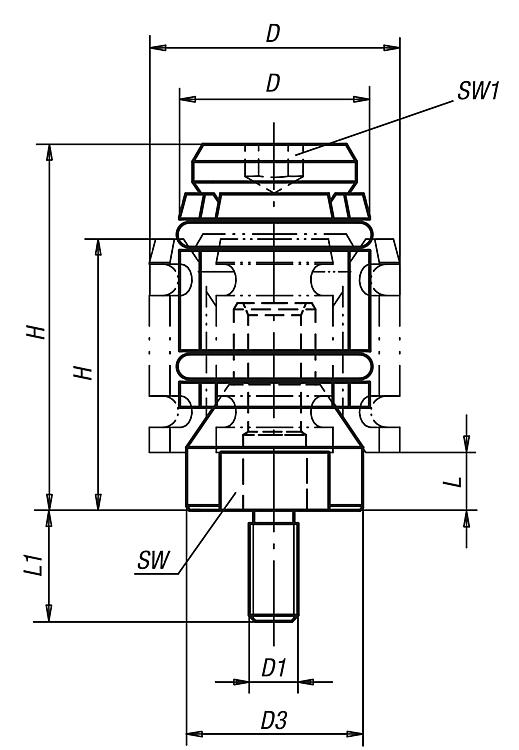

Výkresy

Výběr/filtr zboží

Objednací číslo	Druh závitu	D	D1	L1	D min.	D3	H min.	H max.	L min.	SW	SW1	Upínací síla max. kN	Utahovací moment max. Nm	Cena
03165-061215	vnější závit	15	M6	12	12	11,4	22	27,5	4,8	9	2,5	1,5	2,2	66,15 €
03165-061219	vnější závit	19	M6	12	15	14	24,5	32	4,8	12	4	2,5	6	66,15 €
03165-081624	vnější závit	24	M8	16	19	17,8	26	35	4,5	15	5	4	10	57,18 €
03165-081630	vnější závit	30	M8	16	24	23	32	44,5	7	19	5	4,5	10	57,18 €
