        Rodas de guia de plástico cilíndricas sem pinos

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Revestimento de poliuretano (PUR).
Rolamento de aço.Versão:Revestimento marrom escuro.Indicação:O revestimento é firmemente moldado em um rolamento de esferas. O revestimento é de camada dupla com diâmetro D = 40 mm.

A vantagem do revestimento de PUR é sua operação silenciosa.

As rodas de guia não são adequadas para uso em altas temperaturas e alta umidade, ou quando expostas à água. As rodas de guia são resistentes ao óleo, que não contém solventes. Os solventes que contêm óleo podem causar inchaço ou deterioração da resistência.

A carga radial foi testada em um milhão de rotações a 300 min-1. A carga pode variar dependendo das condições de operação e do ambiente.Acessórios:Pinos correspondentes 95102.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 95101 Rodas de guia de plástico cilíndricas sem pinos

168 kB

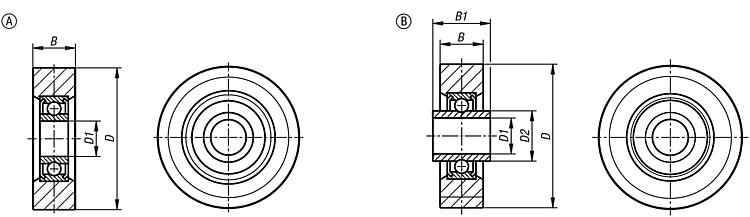

Desenhos (visão geral)

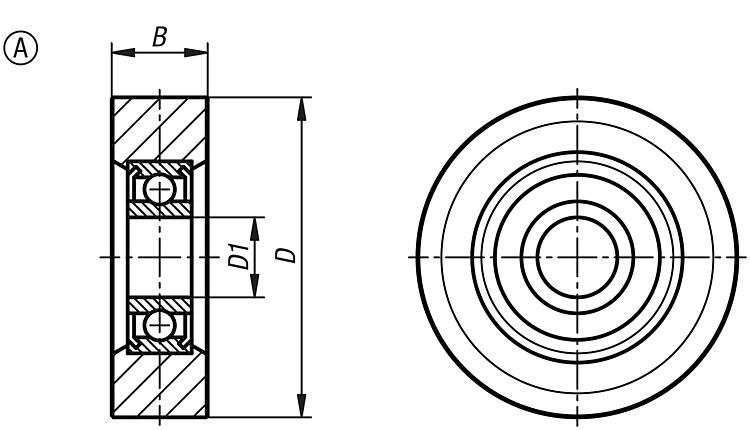

Rodas de guia de plástico cilíndricas sem pinos - forma A

mais informações

Desenhos

Rodas de guia de plástico cilíndricas sem pinos - forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	B	D	D1	Forma	Tipo da forma	Rolamento de esferas	Carga radial N	Adequado para	Preço
95101-002008	8	20	6	A	sem colar	696-2RS	63	95102-3006055	6,23 €
95101-002509	9	25	6	A	sem colar	626-2RS	93	95102-3006060	6,23 €
95101-003011	11	30	8	A	sem colar	608-2RS	167	95102-3008070	6,23 €
95101-003511	11	35	8	A	sem colar	608-2RS	225	95102-3008070	6,44 €
95101-004012	12	40	10	A	sem colar	6000-2RS	314	95102-3010080	8,94 €
95101-004514	14	45	12	A	sem colar	6201-2RS	402	95102-3012100	10,07 €
95101-005014	14	50	12	A	sem colar	6201-2RS	470	95102-3012100	11,22 €
95101-005515	15	55	15	A	sem colar	6202-2RS	510	95102-3015110	12,25 €
95101-006015	15	60	15	A	sem colar	6202-2RS	539	95102-3015110	13,93 €

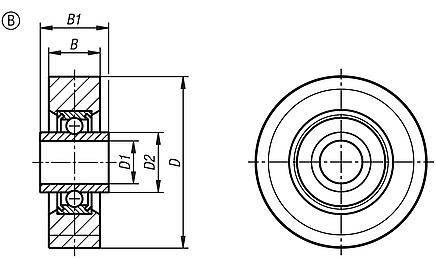

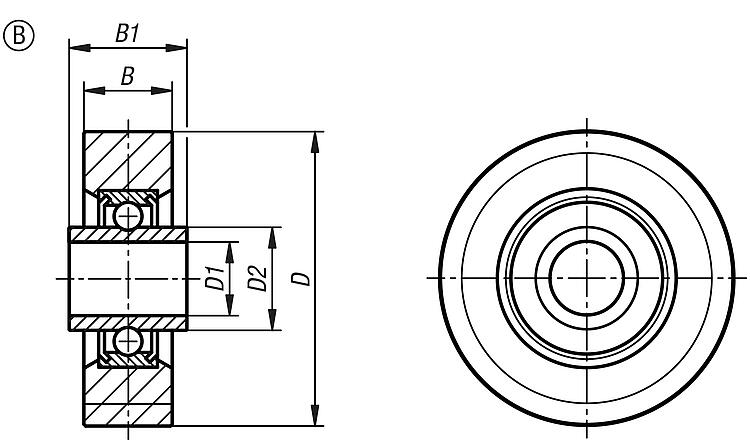

Rodas de guia de plástico cilíndricas sem pinos - forma B

mais informações

Desenhos

Rodas de guia de plástico cilíndricas sem pinos - forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	B	B1	D	D1	D2	Forma	Tipo da forma	Rolamento de esferas	Carga radial N	Adequado para	Preço
95101-102008	8	11	20	6	8,6	B	com colar	696-2RS	63	95102-3006110	7,49 €
95101-102509	9	12	25	6	9,3	B	com colar	626-2RS	93	95102-3006110	7,49 €
95101-103011	11	15	30	8	12	B	com colar	608-2RS	167	95102-3008130	7,49 €
95101-103511	11	15	35	8	12	B	com colar	608-2RS	225	95102-3008130	8,00 €
95101-104012	12	16	40	10	14	B	com colar	6000-2RS	314	95102-3010160	10,80 €
95101-104514	14	18	45	12	18,3	B	com colar	6201-2RS	402	95102-3012160	12,98 €
95101-105014	14	18	50	12	18,3	B	com colar	6201-2RS	470	95102-3012160	14,12 €
95101-105515	15	19	55	15	21,6	B	com colar	6202-2RS	510	95102-3015170	15,89 €
95101-106015	15	19	60	15	21,6	B	com colar	6202-2RS	539	95102-3015170	17,25 €
