        Unidades lineares com fuso de rosca trapezoidal, em aço, com mancais de rolamento de esferas ou lisos

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial, versão:

Tubo de precisão de acordo com a norma DIN EN 10305, aço inoxidável 1.4301.
No tipo E 18 em aço zincado.
Fuso com rosca trapezoidal em aço, rosca direita, laminada.

Indicação:Faixa de rotação média, autobloqueio.Sob consulta:Rosca esquerda, versão em aço inoxidável, 2 pinos de acionamento, outros cursos ou volantes.Acessórios:- Guias 29120, 29125, 29130, 29135
- Abraçadeiras do sistema de conexão de tubosPrincípio de funcionamento:Um movimento de rotação do fuso roscado é convertido em um movimento de saída linear do elemento deslizador.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 29105 Unidades lineares com fuso de rosca trapezoidal, em aço, com mancais de rolamento de esferas ou lisos

138 kB

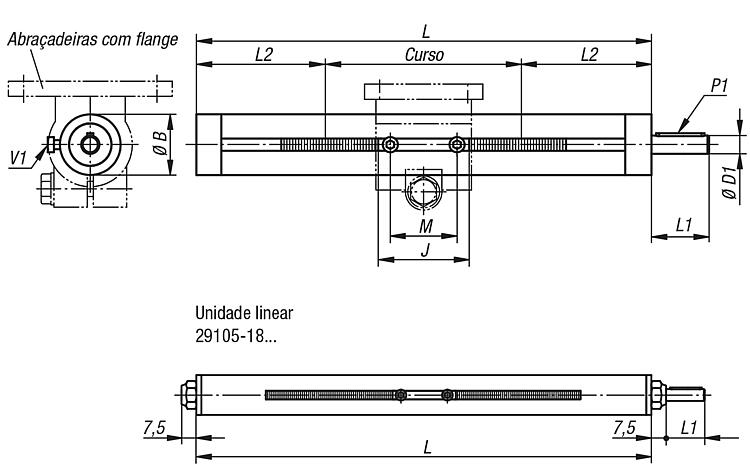

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Tipo E	Fuso	L	Curso S	B	D1	J	L1	L2	M	P1 Chaveta paralela DIN 6885	V1	Preço
29105-300001X300	com mancal de deslizamento	30	Tr 14x3	300	100	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	184,08 €
29105-300001X500	com mancal de deslizamento	30	Tr 14x3	500	300	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	229,11 €
29105-300001X800	com mancal de deslizamento	30	Tr 14x3	800	600	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	296,68 €
29105-400001X300	com mancal de deslizamento	40	Tr 20x4	300	91	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	205,62 €
29105-400001X500	com mancal de deslizamento	40	Tr 20x4	500	291	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	252,63 €
29105-400001X800	com mancal de deslizamento	40	Tr 20x4	800	591	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	323,13 €
29105-400001X1000	com mancal de deslizamento	40	Tr 20x4	1000	791	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	366,25 €
29105-500001X500	com mancal de deslizamento	50	Tr 20x4	500	265	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	259,49 €
29105-500001X800	com mancal de deslizamento	50	Tr 20x4	800	565	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	332,91 €
29105-500001X1000	com mancal de deslizamento	50	Tr 20x4	1000	765	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	381,89 €
29105-180101X300	com rolamento de esferas	18	Tr 10x2	300	145	18	6 h9	24	17	77,5	18	2 x 2 x 12	M3x5	194,89 €
29105-180101X500	com rolamento de esferas	18	Tr 10x2	500	345	18	6 h9	24	17	77,5	18	2 x 2 x 12	M3x5	234,08 €
29105-300101X300	com rolamento de esferas	30	Tr 14x3	300	100	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	235,99 €
29105-300101X500	com rolamento de esferas	30	Tr 14x3	500	300	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	281,05 €
29105-300101X800	com rolamento de esferas	30	Tr 14x3	800	600	30	8 h8	38	26	100	28	2 x 2 x 20	M4x8	348,59 €
29105-400101X300	com rolamento de esferas	40	Tr 20x4	300	91	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	252,63 €
29105-400101X500	com rolamento de esferas	40	Tr 20x4	500	291	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	299,67 €
29105-400101X800	com rolamento de esferas	40	Tr 20x4	800	591	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	370,12 €
29105-400101X1000	com rolamento de esferas	40	Tr 20x4	1000	791	40	12 h8	55	38	104,5	44	4 x 4 x 32	M6x10	417,15 €
29105-500101X500	com rolamento de esferas	50	Tr 20x4	500	265	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	273,17 €
29105-500101X800	com rolamento de esferas	50	Tr 20x4	800	565	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	346,61 €
29105-500101X1000	com rolamento de esferas	50	Tr 20x4	1000	765	50	12 h8	63	38	117,5	44	4 x 4 x 32	M6x10	395,55 €
