        Abraçadeiras duplas cruzadas fixas em aço inoxidável

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Aço inoxidável fundido com precisão 1.4308.
Parafuso de cabeça cilíndrica ISO 4762 e porca sextavada ISO 4032, aço inoxidável.
A partir de ø30 mm parafuso sextavado ISO 4017, aço inoxidável.

Versão:com polimento eletrolítico.Indicação:As abraçadeiras para conexão de tubos com diâmetros de 30 e 40mm possuem uma capa de silicone posicionada na rosca, protegendo assim a rosca do parafuso sextavado contra sujeira e danos.Sob consulta:Alavanca para fixação.Acessórios:- Tubos redondos e quadrados 29050Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 29000 Abraçadeiras duplas cruzadas fixas em aço inoxidável

460 kB

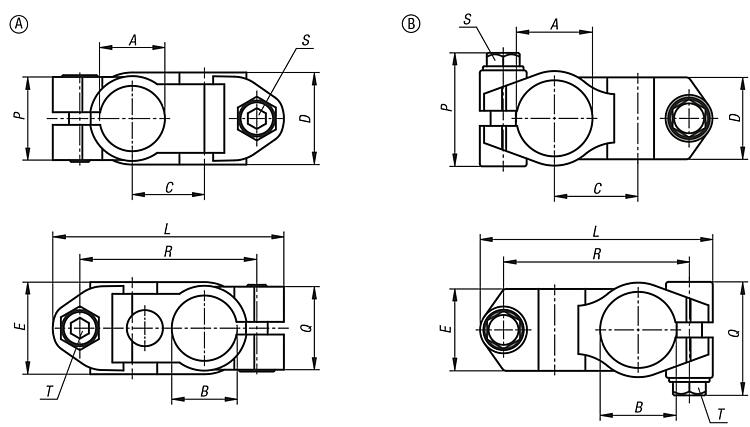

Desenhos (visão geral)

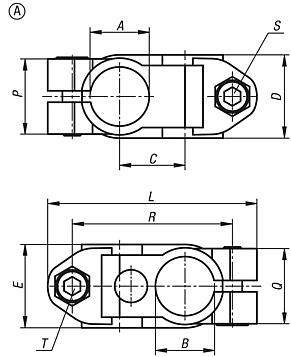

Abraçadeiras duplas cruzadas fixas em aço inoxidável, forma A

mais informações

Desenhos

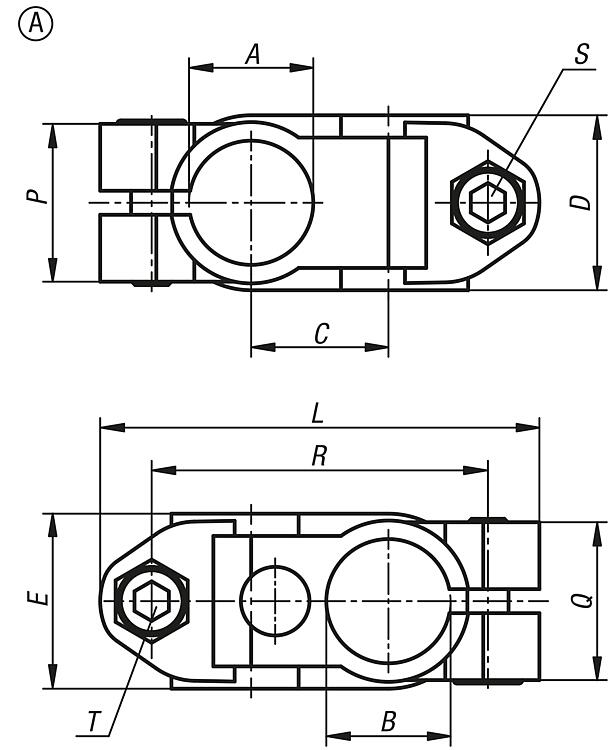

Abraçadeiras duplas cruzadas fixas em aço inoxidável, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	A	B	C	D	E	L	P	Q	R	S	T	Preço
29000-11212	A	12,1	12,1	20	25,5	25,5	64	23	23	49	M6x18	M6x18	32,96 €
29000-11414	A	14,1	14,1	20	25,5	25,5	64	23	23	49	M6x18	M6x18	32,96 €
29000-11616	A	16,1	16,1	20	25,5	25,5	64	23	23	49	M6x18	M6x18	32,96 €
29000-11818	A	18,1	18,1	20	25,5	25,5	64	23	23	49	M6x18	M6x18	32,96 €
29000-12020	A	20,1	20,1	21	25,5	25,5	64	23	23	49	M6x18	M6x18	36,43 €
