22400Engrenagens de aço, módulo 6 dentes fresados, retos, ângulo de... |
voltar |
|
|
DescriçãoMaterial:Aço 1.0503 (C45).Versão:Dentes fresados, retos.
Ângulo de pressão 20°, superfície sem tratamento.Indicação:Até 25 dentes com cubo unilateral, a partir de 28 dentes como arruela. As engrenagens com dentes retos possuem um furo de centragem e já são pré-furadas (variável de acordo com a técnica de produção). Por este motivo, a dimensão D2 máx. denominada na tabela é o valor máximo do furo com o qual as engrenagens com dentes retos são fornecidas. Estes furo de centragem/pré-furagem podem ser complementados pelo cliente com um furo de ajuste, um furo de ajuste com rasgo ou um furo roscado. Como alternativa, o cliente pode inserir buchas para reduzir o diâmetro.Indicação de desenho:Forma A: com cubo
Forma B: sem cubo DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Engrenagens de aço, módulo 6, dentes fresados, retos, ângulo de pressão 20°,
forma A com cubo |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | B
| D | D1 | D2
máx. | D3 | L | Quantidade
de dentes
| CAD | Aces. | Preço | Encomendar |
|---|
| 22400-0160600012 | A | 60 | 84 | 72 | 20 | 54 | 80 | 12 |  | | 60,28 € | | | 22400-0160600013 | A | 60 | 90 | 78 | 20 | 60 | 80 | 13 | | | 79,20 € | | | 22400-0160600015 | A | 60 | 102 | 90 | 20 | 70 | 80 | 15 | | | 89,40 € | | | 22400-0160600016 | A | 60 | 108 | 95 | 20 | 75 | 80 | 16 | | | 97,14 € | | | 22400-0160600018 | A | 60 | 120 | 108 | 20 | 80 | 80 | 18 | | | 104,83 € | | | 22400-0160600020 | A | 60 | 132 | 120 | 20 | 90 | 80 | 20 | | | 97,45 € | | | 22400-0160600024 | A | 60 | 156 | 144 | 25 | 110 | 80 | 24 | | | 123,68 € | | | 22400-0160600025 | A | 60 | 162 | 150 | 25 | 110 | 80 | 25 | | | 145,41 € | |
|
Engrenagens de aço, módulo 6, dentes fresados, retos, ângulo de pressão 20°,

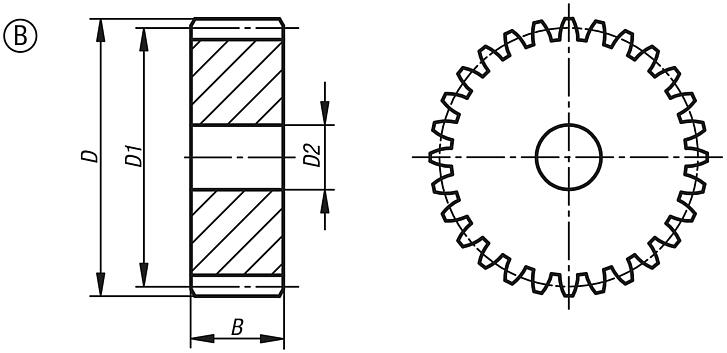

forma B sem cubo |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | B
| D | D1 | D2
máx. | Módulo | Quantidade
de dentes
| CAD | Aces. | Preço | Encomendar |
|---|
| 22400-0260600028 | B | 60 | 180 | 168 | 25 | 6 | 28 | | | 121,84 € | | | 22400-0260600030 | B | 60 | 192 | 180 | 25 | 6 | 30 | | | 128,41 € | | | 22400-0260600032 | B | 60 | 204 | 192 | 25 | 6 | 32 | | | 144,33 € | | | 22400-0260600035 | B | 60 | 222 | 210 | 25 | 6 | 35 | | | 198,73 € | | | 22400-0260600038 | B | 60 | 240 | 228 | 25 | 6 | 38 | | | 202,80 € | | | 22400-0260600040 | B | 60 | 252 | 240 | 25 | 6 | 40 | | | 207,45 € | |
|
