DescriçãoMaterial:Corpo básico e mesa redonda em liga de alumínio.
Eixo oco em aço inoxidável.
Parafuso sem-fim pré-fixado em aço.
Acoplamento de garra de alumínio com coroa dentada de poliuretano.
Suporte do sensor em alumínio.Versão:Liga-AL anodizada.Indicação:Mesa redonda de posicionamento para tarefas motrizes de deslocamento e posicionamento. O parafuso sem-fim pré-apertado funciona quase livre de folgas. O rolamento fixo nas plataformas giratórias do motor foi projetado como um rolamento de rolos cruzados. Esse rolamento pode suportar momentos de inclinação e forças laterais extremamente altos. O furo grande no eixo oco permite a introdução de cabos. O anel de posicionamento regulável determina qualquer ponto de referência de rotação com relação à posição do componente montado. Os sensores de proximidade podem ser montados com o suporte para sensor (21085-02-901) disponível como item opcional. Oferecemos para download o software de programação apropriado para o motor de passo com controle de posicionamento.
O motor de passo, com sua resolução de 200 passos por rotação, permite uma precisão de posicionamento calculada de 0,005 mm em uma direção. A precisão absoluta de posicionamento em uma direção é de 0,01 mm. O sistema pode ser operado com um ciclo de trabalho de 100%.
Combinável com outros componentes do mesmo tamanho.
Suporte para sensor: incl. 2 parafusos de fixação DIN 7991 M4x20 VADados técnicos:21085-02-110xxx:
Relação de transmissão: 20:1 / 40:1
Folga: < 0,02° (20:1) / < 0,10° (40:1)
Folga radial: <0,02 mm
Velocidade máx. de entrada: 600 rpm
Ciclo de trabalho máximo: 100 %
Torque de entrada necessário: 0,13 Nm
Rigidez: ver diagrama
Rotação: 360°, contínuo
Temperatura de aplicação: +10 °C a +60 °C
Eficiência η: 0,33
21085-02-150xxx:
Relação de transmissão: 48:1
Folga: < 0,10°
Folga radial: <0,02 mm
Velocidade máx. de entrada: 600 rpm
Ciclo de trabalho máximo: 100 %
Torque de entrada necessário: 0,13 Nm
Rigidez: ver diagrama
Rotação: 360°, contínuo
Temperatura de aplicação: +10 °C a +60 °C
Eficiência η: 0,37 DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
|

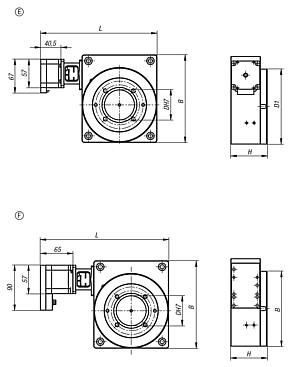

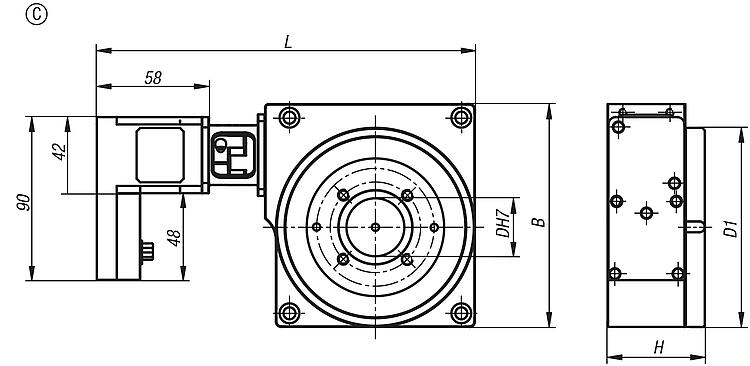

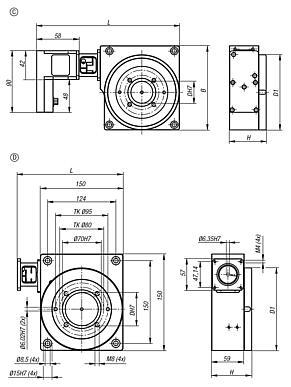

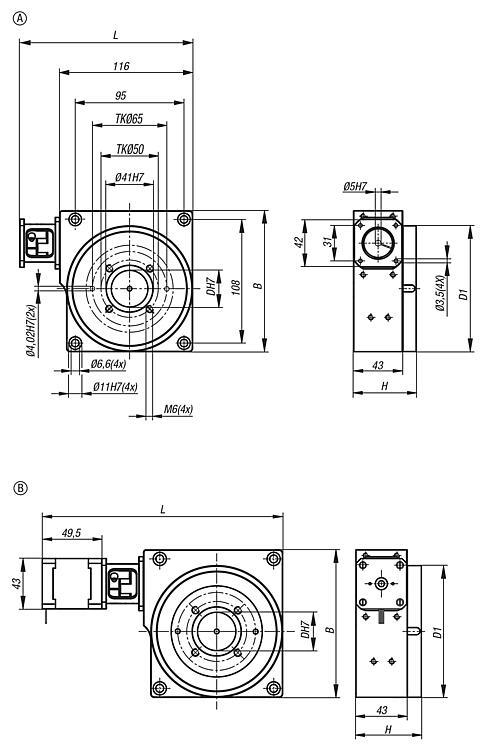

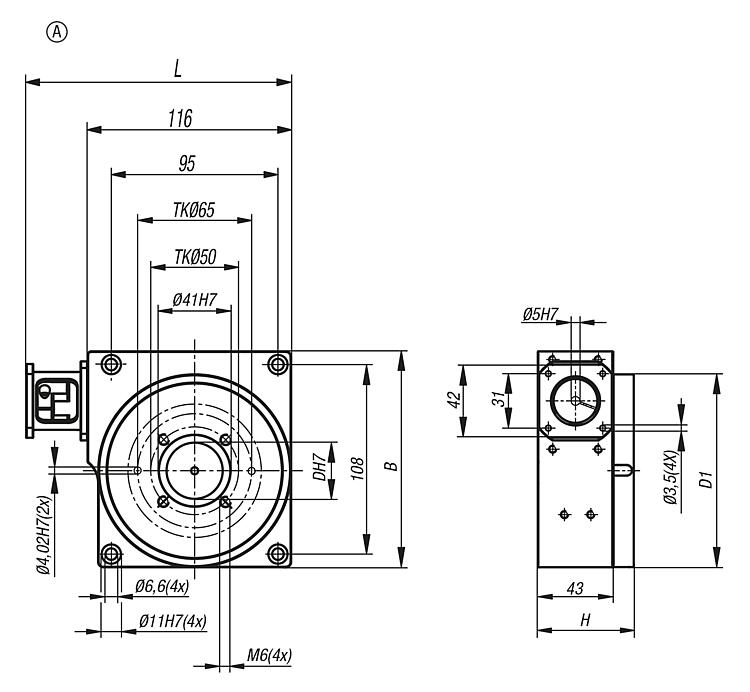

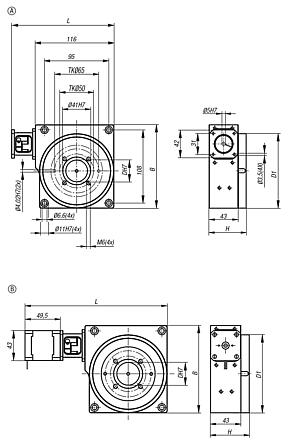

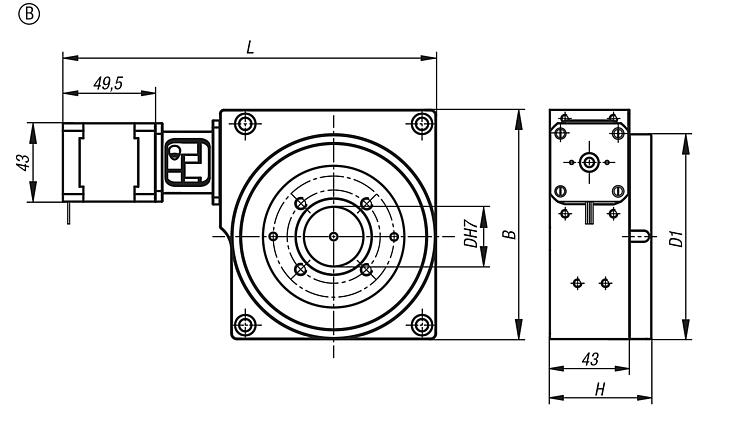

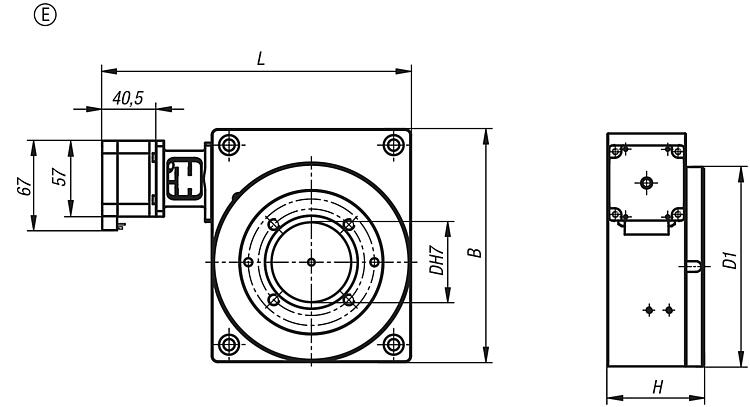

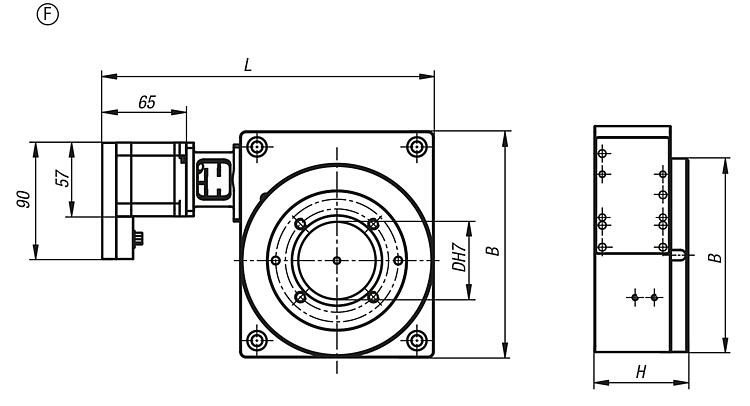

Mesas redondas de posicionamento com acionamento elétrico coaxial de alta carga, Forma B |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| Denominação | Relação de transmissão | Forma | Tipo
da forma | Orientação
da saída do cabo | L | B | H | D | Superfície
Corpo básico | CAD | Aces. | Preço | Encomendar |
|---|
| 21085-02-1102011 | Mesa Redonda De Posicionamento | 20:1 | B | com motor de passo | à direita | 200,5 | 123 | 55 | 32 | anodizado |  | | 2.037,14 € | | | 21085-02-1102012 | Mesa Redonda De Posicionamento | 20:1 | B | com motor de passo | abaixo | 200,5 | 123 | 55 | 32 | anodizado | | | 2.037,14 € | | | 21085-02-1102013 | Mesa Redonda De Posicionamento | 20:1 | B | com motor de passo | à esquerda | 200,5 | 123 | 55 | 32 | anodizado | | | 2.037,14 € | | | 21085-02-1102014 | Mesa Redonda De Posicionamento | 20:1 | B | com motor de passo | acima | 200,5 | 123 | 55 | 32 | anodizado | | | 2.037,14 € | | | 21085-02-1104011 | Mesa Redonda De Posicionamento | 40:1 | B | com motor de passo | à direita | 200,5 | 123 | 55 | 32 | anodizado | | | 2.037,14 € | | | 21085-02-1104012 | Mesa Redonda De Posicionamento | 40:1 | B | com motor de passo | abaixo | 200,5 | 123 | 55 | 32 | anodizado | | | 2.037,14 € | | | 21085-02-1104013 | Mesa Redonda De Posicionamento | 40:1 | B | com motor de passo | à esquerda | 200,5 | 123 | 55 | 32 | anodizado | | | 2.037,14 € | | | 21085-02-1104014 | Mesa Redonda De Posicionamento | 40:1 | B | com motor de passo | acima | 200,5 | 123 | 55 | 32 | anodizado | | | 2.037,14 € | |
| Forma | F1
N | F2
N
| F3
N | M1
Nm | M2
Nm | Filtro |
|---|
| B | 5000 | 3000 | 5000 | 15 | 100 |  |
|
|

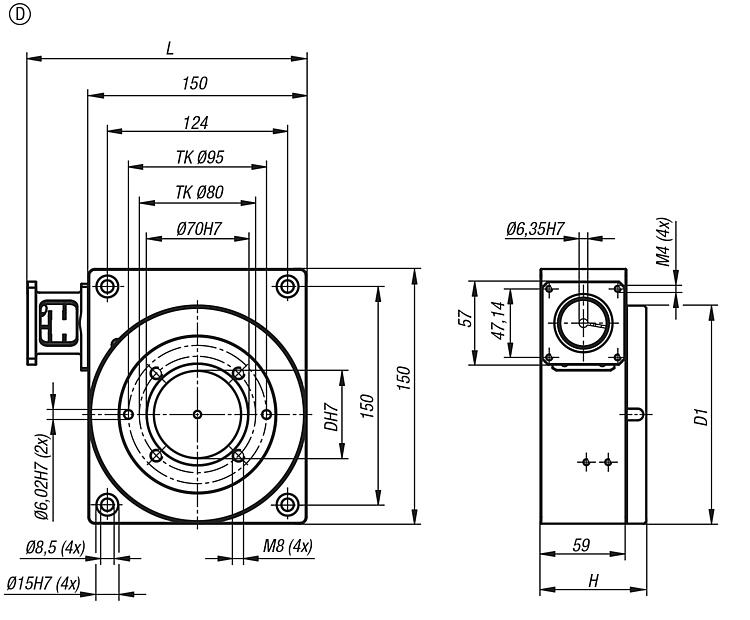

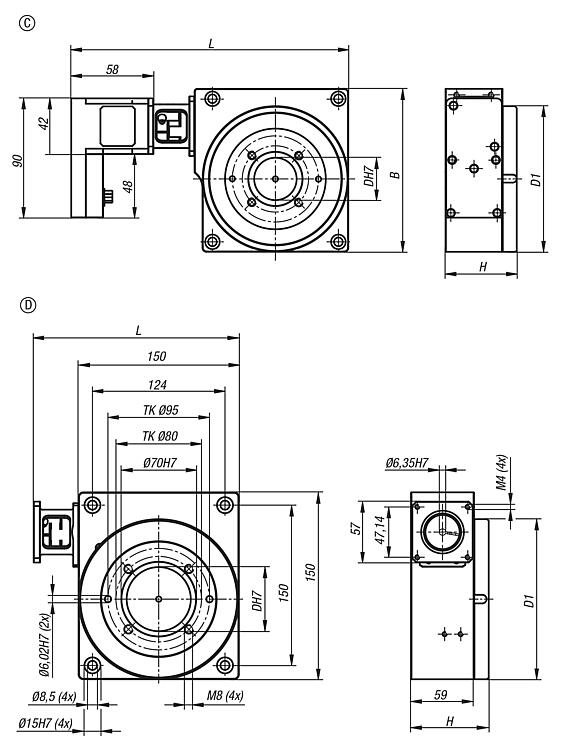

Mesas redondas de posicionamento com acionamento elétrico coaxial de alta carga, Forma D |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| Denominação | Relação de transmissão | Forma | Tipo
da forma | L | B | H | D | Superfície
Corpo básico | CAD | Aces. | Preço | Encomendar |
|---|
| 21085-02-150480 | Mesa Redonda De Posicionamento | 48:1 | D | sem motor | 192 | 175 | 73 | 60 | anodizado | | | 2.612,63 € | |
| Forma | F1
N | F2
N
| F3
N | M1
Nm | M2
Nm | CAD | Aces. | Preço | Encomendar |
|---|
| D | 12000 | 7500 | 12000 | 30 | 200 | | | 2.612,63 € | |
|
|
|
