        Grampo excêntrico em aço

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Aço temperado.Versão:peça brunida.Indicação:A medida A refere-se à distância da peça de trabalho até o centro da rosca (parafuso de tensão).

Para minimizar os arranhões na peça de trabalho, recomenda-se a forma B com chapa de fixação.Vantagens:- Design compacto

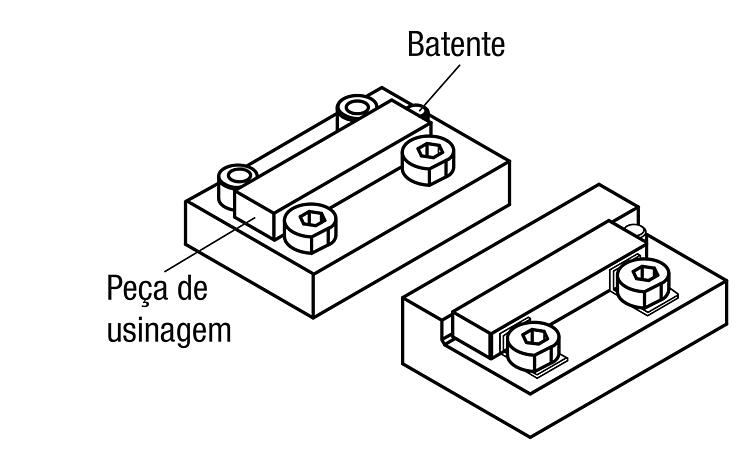

- Fixação fácil e rápida de peças e componentesAcessórios:Chapa de fixação 04431-15.Indicação de desenho:

(1) Chapa de fixação

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 04431-10 Grampo excêntrico em aço

289 kB

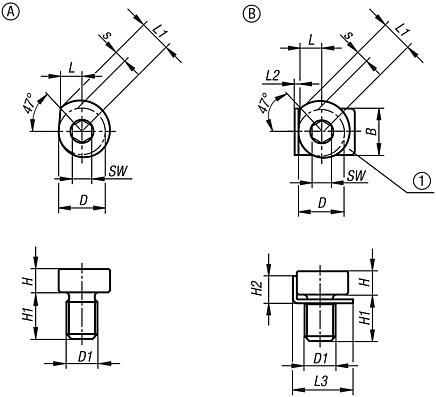

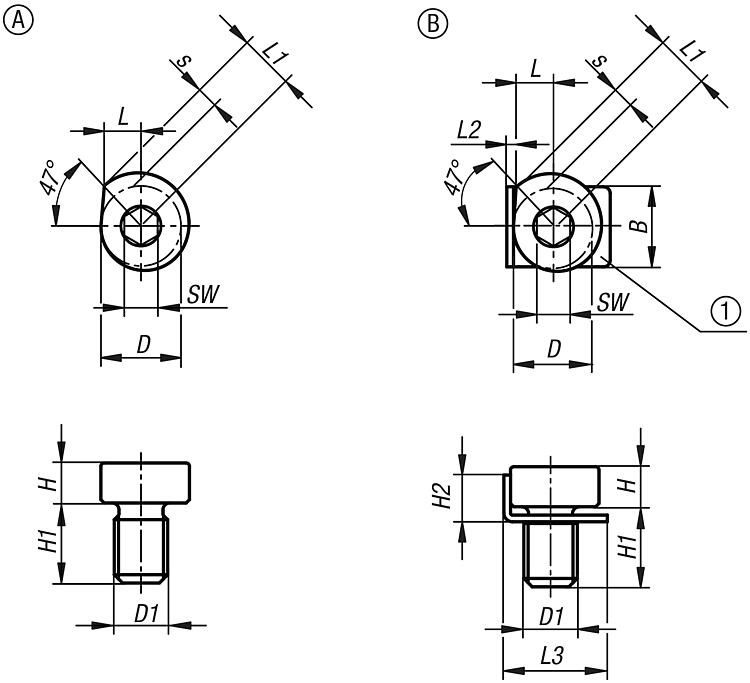

Desenhos (visão geral)

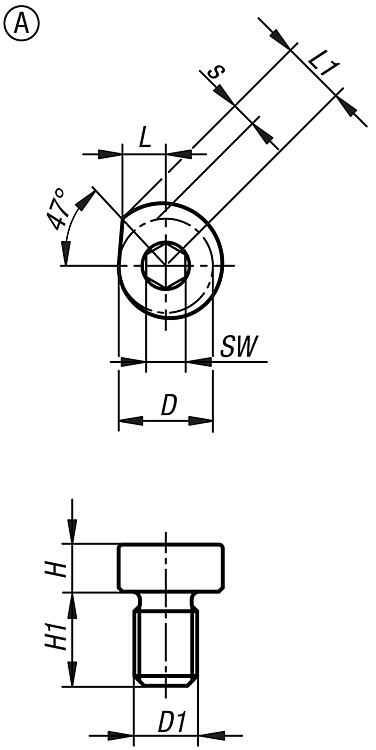

Grampo excêntrico em aço, forma A

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	A	D	D1	H	H1	L	L1	Curso S	SW	Força de aperto kN	Torque de aperto máx. Nm	Preço
04431-10-060	A	-	5,9	10	M6	5	9	5	6,8	1,8	4	2,2	7,4	17,88 €
04431-10-080	A	-	7,1	12	M8	6	12	6	8,2	2,2	5	4,7	18	19,16 €
04431-10-100	A	-	8,3	14	M10	7	15	7	9,5	2,5	6	7,9	35	20,10 €
04431-10-120	A	-	9,5	16	M12	8	18	8	10,9	2,9	8	14	60	21,05 €

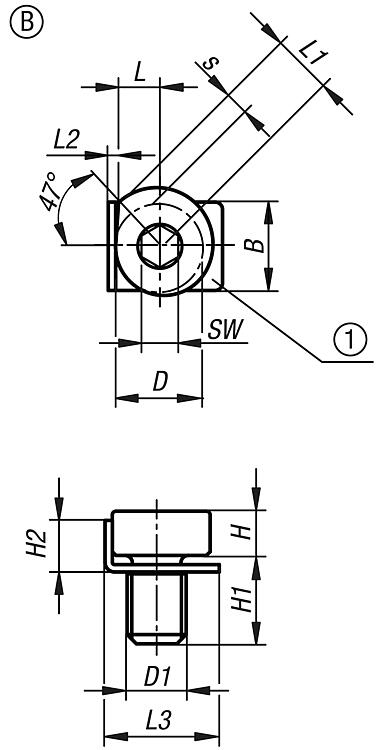

Grampo excêntrico em aço, forma B

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	A	B	D	D1	H	H1	H2	L	L1	L2	L3	Curso S	SW	Força de aperto kN	Torque de aperto máx. Nm	Preço
04431-10-061	B	-	5,9	10	10	M6	5	9	6	5	6,8	1	13	1,8	4	2,2	7,4	25,82 €
04431-10-081	B	-	7,1	12	12	M8	6	12	7	6	8,2	1	15,5	2,2	5	4,7	18	27,67 €
04431-10-101	B	-	8,3	14	14	M10	7	15	8	7	9,5	1	18	2,5	6	7,9	35	28,70 €
04431-10-121	B	-	9,5	16	16	M12	8	18	9	8	10,9	1	20	2,9	8	14	60	29,65 €
