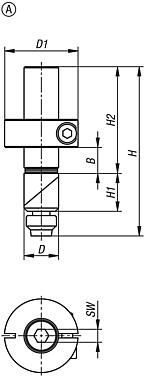

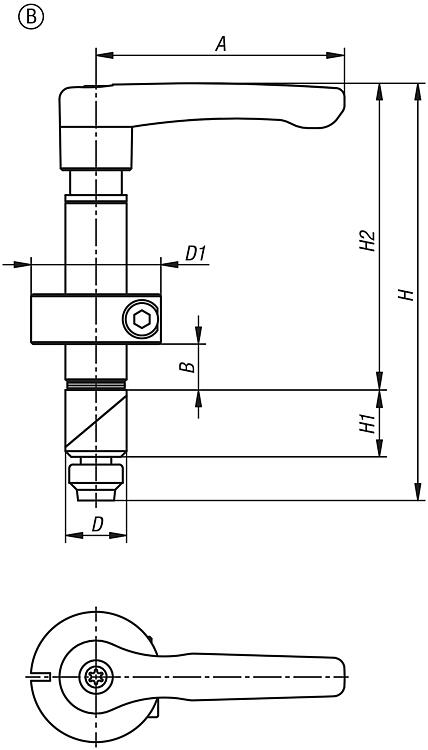

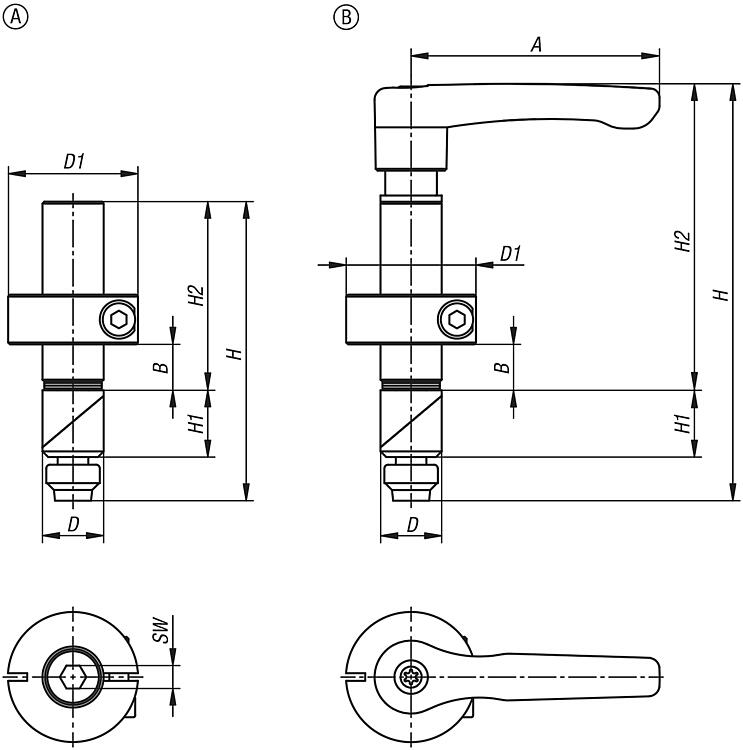

DescriçãoMaterial:Cabo da alavanca em zinco fundido conforme norma DIN EN 12844. Pino de centragem e cunha de fixação em aço 1.0715. Anel de aperto em aço.Versão:Cabo da alavanca preto, revestimento plástico. Pino de centragem e anel de aperto fosfatados. Cunhas de fixação com acabamento oxidado. Escala de medida a laser.Indicação:Ao apertar o parafuso ou ao girar a alavanca de aperto, ambas as cunhas são fixadas no furo. Através dos anéis de aperto reguláveis sem intervalos, é possível fixar seguramente um ou mais elementos de batente de diferentes espessuras.Aplicação:Os pinos posicionadores de aperto são destinados para fixar de forma ideal elementos de batente convencionais em materiais de espessuras diferentes sobre mesas perfuradas/mesas de solda com orifícios de diâmetro de 16 mm ou 28 mm.Vantagens:Faixa de aperto regulável de 0-36 mm e 0-75 mm, sem intervalos. Insensível em relação ao diâmetro e qualidade de superfície do furo (até H12). Faixa de aperto de fácil pré-regulagem por meio de escala. Fixação no furo sem danificar a superfície. Efeito de força de fixação para baixo aplicável também em mesas com espessuras mais finas (≥8 mm ou ≥4 mm). Compatível com elementos de batentes de fim de curso convencionais.Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
