02070Pés para dispositivos com rosca fêmea |
voltar |
|
|
DescriçãoMaterial:Corpo da peça em aço temperado.Versão:Corpo da peça temperado e brunido.
Superfícies de apoio cementadas.Indicação:Os pés para dispositivos são utilizados para o suporte de peças de trabalho e dispositivos, tanto usinados como não usinados. Além disso, eles servem como batentes e posicionadores na fabricação de dispositivos e ferramentas. Indicação de desenho:Forma A: superfície plana endurecida
Forma B: superfície plana, retificada e endurecida
Forma C: superfície esférica endurecida
Forma D: superfície recartilhada temperada DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|

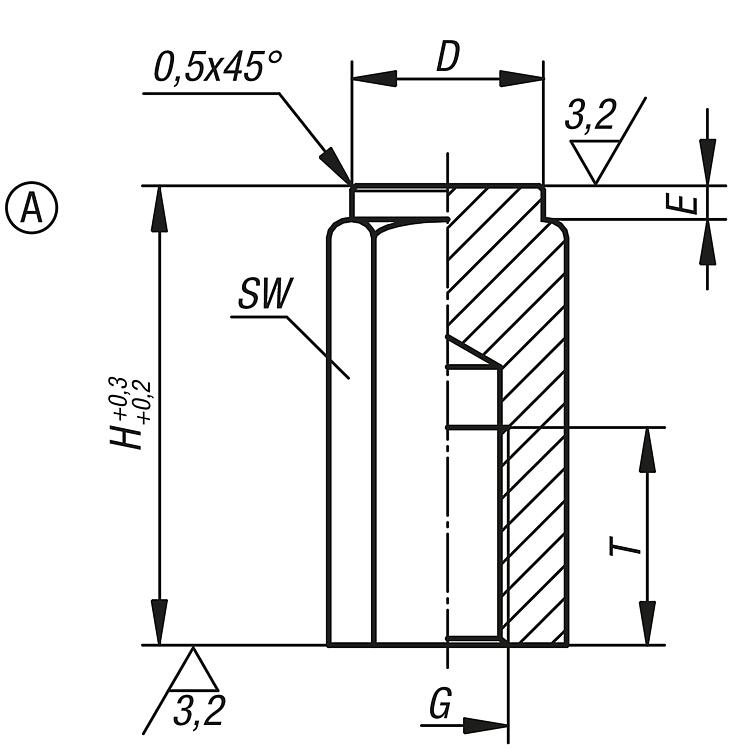

Pés para dispositivos com rosca fêmea, forma A, superfície plana, endurecida |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | D | E | G | H | T | SW | CAD | Aces. | Preço | Encomendar |
|---|
| 02070-106X20 | A | 9,5 | 2 | M6 | 20 | 12 | 10 |  | | 5,95 € | | | 02070-106X40 | A | 9,5 | 2 | M6 | 40 | 12 | 10 | | | 5,70 € | | | 02070-110X32 | A | 16,5 | 3 | M10 | 32 | 18 | 17 | | | 9,51 € | | | 02070-110X63 | A | 16,5 | 3 | M10 | 63 | 18 | 17 | | | 10,25 € | | | 02070-112X32 | A | 18,5 | 3 | M12 | 32 | 18 | 19 | | | 11,74 € | | | 02070-112X63 | A | 18,5 | 3 | M12 | 63 | 18 | 19 | | | 12,70 € | | | 02070-116X50 | A | 23 | 4 | M16 | 50 | 24 | 24 | | | 14,58 € | | | 02070-116X100 | A | 23 | 4 | M16 | 100 | 24 | 24 | | | 16,16 € | |
|

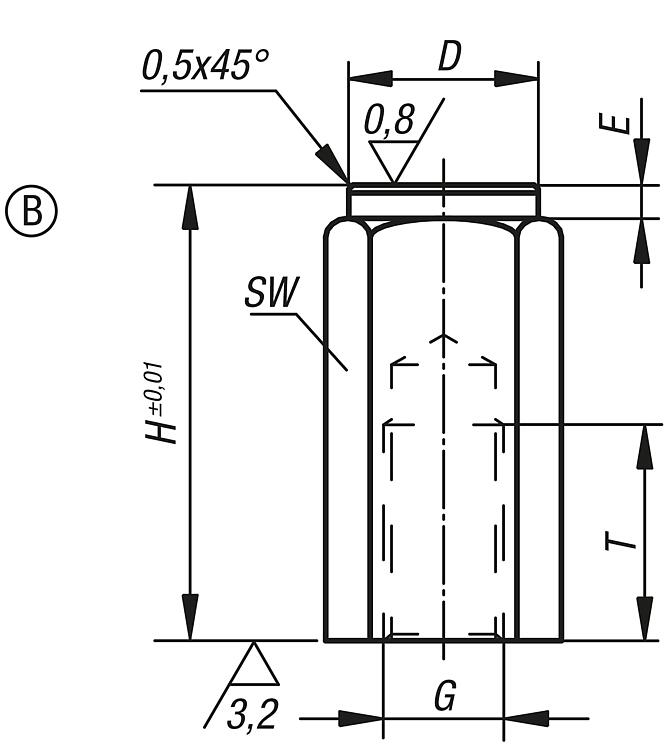

Pés para dispositivos com rosca fêmea, forma B, superfície plana, retificada e endurecida |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | D | E | G | H | T | SW | CAD | Aces. | Preço | Encomendar |
|---|
| 02070-206X20 | B | 9,5 | 2 | M6 | 20 | 12 | 10 | | | 12,32 € | | | 02070-206X40 | B | 9,5 | 2 | M6 | 40 | 12 | 10 | | | 11,47 € | | | 02070-210X32 | B | 16,5 | 3 | M10 | 32 | 18 | 17 | | | 13,98 € | | | 02070-210X63 | B | 16,5 | 3 | M10 | 63 | 18 | 17 | | | 15,99 € | | | 02070-212X32 | B | 18,5 | 3 | M12 | 32 | 18 | 19 | | | 18,15 € | | | 02070-212X63 | B | 18,5 | 3 | M12 | 63 | 18 | 19 | | | 18,57 € | | | 02070-216X50 | B | 23 | 4 | M16 | 50 | 24 | 24 | | | 21,00 € | | | 02070-216X100 | B | 23 | 4 | M16 | 100 | 24 | 24 | | | 22,02 € | |
|

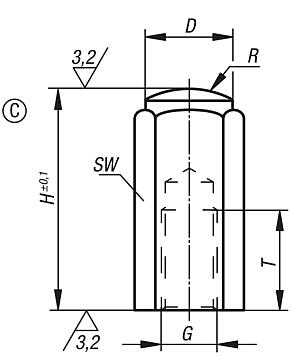

Pés para dispositivos com rosca fêmea, forma C, superfície esférica, endurecida |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | D | G | H | R | T | SW | CAD | Aces. | Preço | Encomendar |
|---|
| 02070-306X20 | C | 9,5 | M6 | 20 | 15 | 12 | 10 | | | 13,36 € | | | 02070-306X40 | C | 9,5 | M6 | 40 | 15 | 12 | 10 | | | 13,17 € | | | 02070-310X32 | C | 16,5 | M10 | 32 | 30 | 18 | 17 | | | 11,09 € | | | 02070-310X63 | C | 16,5 | M10 | 63 | 30 | 18 | 17 | | | 11,80 € | | | 02070-312X32 | C | 18,5 | M12 | 32 | 35 | 18 | 19 | | | 15,42 € | | | 02070-312X63 | C | 18,5 | M12 | 63 | 35 | 18 | 19 | | | 15,78 € | | | 02070-316X50 | C | 23 | M16 | 50 | 40 | 24 | 24 | | | 24,23 € | | | 02070-316X100 | C | 23 | M16 | 100 | 40 | 24 | 24 | | | 30,30 € | |
|

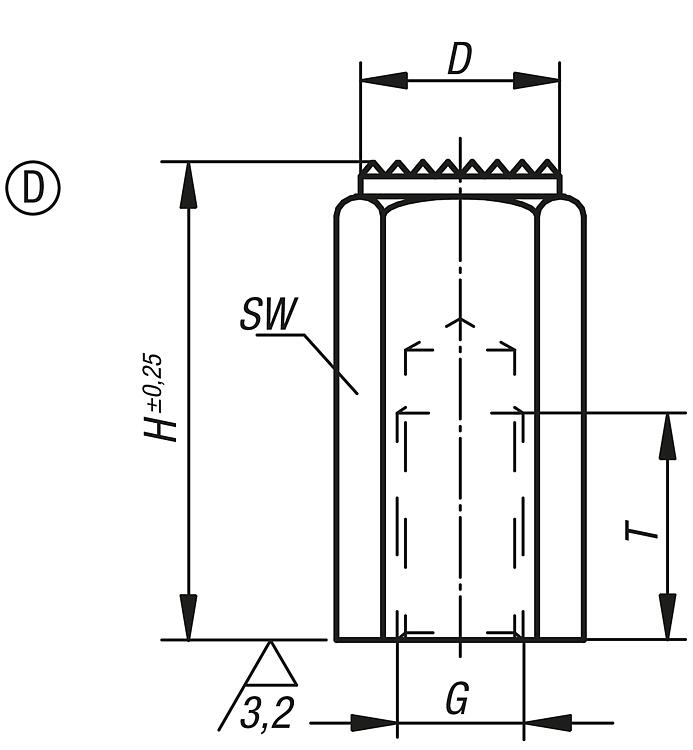

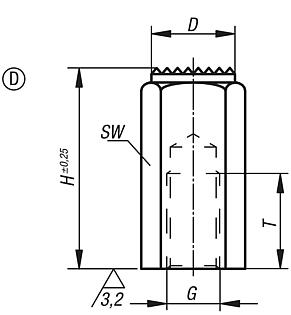

Pés para dispositivos com rosca fêmea, forma D com superfície estriada temperada |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | D | G | H | T | SW | CAD | Aces. | Preço | Encomendar |
|---|
| 02070-406X20 | D | 9,5 | M6 | 20 | 12 | 10 | | | 16,50 € | | | 02070-406X40 | D | 9,5 | M6 | 40 | 12 | 10 | | | 14,82 € | | | 02070-410X32 | D | 16,5 | M10 | 32 | 18 | 17 | | | 23,77 € | | | 02070-410X63 | D | 16,5 | M10 | 63 | 18 | 17 | | | 23,77 € | | | 02070-412X32 | D | 18,5 | M12 | 32 | 18 | 19 | | | 26,68 € | | | 02070-412X63 | D | 18,5 | M12 | 63 | 18 | 19 | | | 27,16 € | | | 02070-416X50 | D | 23 | M16 | 50 | 24 | 24 | | | 47,20 € | | | 02070-416X100 | D | 23 | M16 | 100 | 24 | 24 | | | 39,61 € | |
|
