22500Engrenages à vis sans fin filetés à droite Entraxe 35 mm |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Vis sans fin en acier.
Roue hélicoïdale CuZn37Mn3Al2PbSi-S40.Finition :Vis sans fin avec pas à droite, cémentée HV 620 – 700, flancs et perçage rectifiés.Remarques concernant la commande :Les roues et vis sans fin peuvent seulement être combinées pour former un engrenage si elles ont le même entraxe et le même rapport de transmission.Nota :Un réducteur à vis sans fin est composé d’une vis sans fin et d’une roue à vis sans fin. Convient pour la fabrication d’engrenages à vis sans fin avec un angle d’axe de 90°. Le réducteur à vis sans fin permet de réaliser de très grands rapports au ralenti avec un seul palier.
La denture présente une forme de flanc K. L’angle de pression est de 15°. Les engrenages à vis sans fin sont livrés percés.
Les couples de sortie T2 indiqués sont les couples de sortie admissibles de la roue à vis sans fin. Ils sont valables pour une vitesse d’entrée de la vis sans fin de 2 800 tr/min.
L’engrenage à vis sans fin 22500-351002 / 22500-352002 n’est disponible qu’avec un profil de vis poli (lissé), un angle de pression de 20° et une roue à denture hélicoïdale.

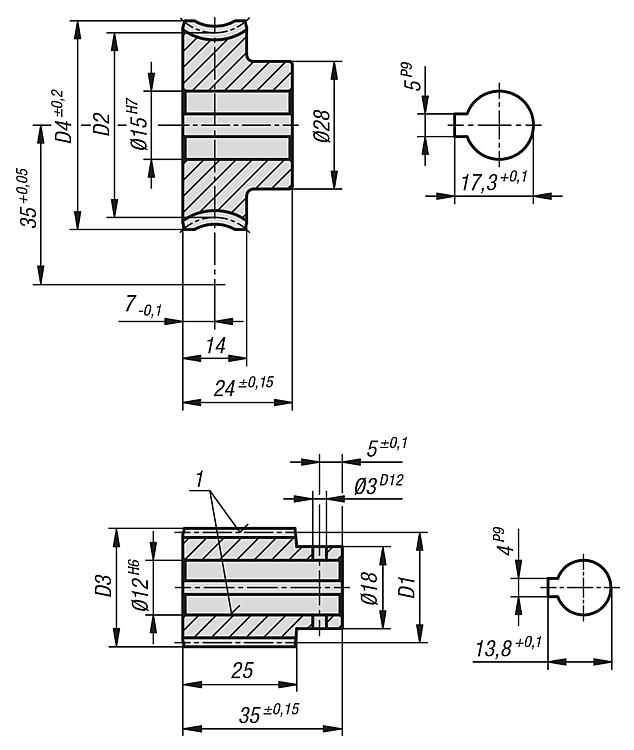

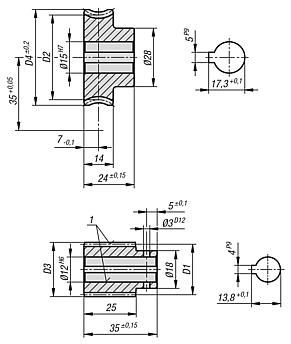

Indication de dessin :Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Figure
| Désignation | Rapport de
transmission | Angle d'hélice | Module | Z1 | D1 | D3 | Z2 | D2 | D4 | Couple de sortie T2
(Nm)
Graisse minérale | Couple de sortie T2
(Nm)
Huile minérale | Couple de sortie T2
(Nm)
Huile synthétique | CAO | Acc. | Prix | Commander |
|---|
| 22500-351002 |  | Vis Sans Fin | - | 31° 01 | 1,5 | 9 | 26,2 | 29,2 | - | - | - | 6,6 | 8,2 | 10,2 |  | | 48,04 € | | | 22500-352002 |  | Engrenage À Vis Sans Fin | 2,78:1 | 31° 01 | 1,5 | - | - | - | 25 | 43,8 | 46,76 | 6,6 | 8,2 | 10,2 | | | 38,40 € | | | 22500-351005 | | Vis Sans Fin | - | 22° 52 | 1,75 | 5 | 22,52 | 26,02 | - | - | - | 15,3 | 18,4 | 22,9 | | | 46,31 € | | | 22500-352005 | | Engrenage À Vis Sans Fin | 5:1 | 22° 52 | 1,75 | - | - | - | 25 | 47,48 | 53 | 15,3 | 18,4 | 22,9 | | | 38,40 € | | | 22500-351007 | | Vis Sans Fin | - | 13° 47 | 1,5 | 4 | 25,18 | 28,18 | - | - | - | 14,7 | 17,6 | 22 | | | 46,31 € | | | 22500-352007 | | Engrenage À Vis Sans Fin | 7,25:1 | 13° 47 | 1,5 | - | - | - | 29 | 44,82 | 50 | 14,7 | 17,6 | 22 | | | 38,40 € | | | 22500-351008 | | Vis Sans Fin | - | 14° 25 | 1,9 | 3 | 22,89 | 26,69 | - | - | - | 16,7 | 20 | 25 | | | 46,31 € | | | 22500-352008 | | Engrenage À Vis Sans Fin | 8:1 | 14° 25 | 1,9 | - | - | - | 24 | 47,11 | 53 | 16,7 | 20 | 25 | | | 38,40 € | | | 22500-351010 | | Vis Sans Fin | - | 10° 43 | 1,5 | 3 | 24,2 | 27,2 | - | - | - | 16 | 19,2 | 24 | | | 46,31 € | | | 22500-352010 | | Engrenage À Vis Sans Fin | 10:1 | 10° 43 | 1,5 | - | - | - | 30 | 45,8 | 51 | 16 | 19,2 | 24 | | | 38,40 € | | | 22500-351011 | | Vis Sans Fin | - | 10° 32 | 1,4 | 3 | 22,98 | 25,78 | - | - | - | 16,7 | 20 | 25 | | | 46,31 € | | | 22500-352011 | | Engrenage À Vis Sans Fin | 11:1 | 10° 32 | 1,4 | - | - | - | 33 | 47,02 | 52 | 16,7 | 20 | 25 | | | 38,40 € | | | 22500-351012 | | Vis Sans Fin | - | 9° 11 | 1,9 | 2 | 23,8 | 27,6 | - | - | - | 16,1 | 19,3 | 24 | | | 46,31 € | | | 22500-352012 | | Engrenage À Vis Sans Fin | 12:1 | 9° 11 | 1,9 | - | - | - | 24 | 46,2 | 52 | 16,1 | 19,3 | 24 | | | 38,40 € | | | 22500-351015 | | Vis Sans Fin | - | 7° | 1,5 | 2 | 24,62 | 27,62 | - | - | - | 15,3 | 18,4 | 22,9 | | | 46,31 € | | | 22500-352015 | | Engrenage À Vis Sans Fin | 15:1 | 7° | 1,5 | - | - | - | 30 | 45,38 | 50 | 15,3 | 18,4 | 22,9 | | | 38,40 € | | | 22500-351020 | | Vis Sans Fin | - | 5° 33 | 1,15 | 2 | 23,78 | 26,08 | - | - | - | 14,8 | 17,8 | 22,2 | | | 46,31 € | | | 22500-352020 | | Engrenage À Vis Sans Fin | 20:1 | 5° 33 | 1,15 | - | - | - | 40 | 46,22 | 50,5 | 14,8 | 17,8 | 22,2 | | | 38,40 € | | | 22500-351025 | | Vis Sans Fin | - | 4° 9 | 0,9 | 2 | 24,87 | 26,67 | - | - | - | 12,9 | 15,5 | 19,3 | | | 48,71 € | | | 22500-352025 | | Engrenage À Vis Sans Fin | 25:1 | 4° 9 | 0,9 | - | - | - | 50 | 45,13 | 49 | 12,9 | 15,5 | 19,3 | | | 38,40 € | | | 22500-351030 | | Vis Sans Fin | - | 3° 27 | 1,5 | 1 | 24,92 | 27,92 | - | - | - | 15 | 18 | 22,5 | | | 48,71 € | | | 22500-352030 | | Engrenage À Vis Sans Fin | 30:1 | 3° 27 | 1,5 | - | - | - | 30 | 45,08 | 50 | 15 | 18 | 22,5 | | | 38,40 € | | | 22500-351035 | | Vis Sans Fin | - | 3° 51 | 1,4 | 1 | 20,85 | 23,65 | - | - | - | 17,1 | 20,5 | 25,6 | | | 48,71 € | | | 22500-352035 | | Engrenage À Vis Sans Fin | 35:1 | 3° 51 | 1,4 | - | - | - | 35 | 49,15 | 53 | 17,1 | 20,5 | 25,6 | | | 38,40 € | | | 22500-351040 | | Vis Sans Fin | - | 2° 45 | 1,15 | 1 | 23,91 | 26,21 | - | - | - | 14,7 | 17,6 | 22 | | | 48,71 € | | | 22500-352040 | | Engrenage À Vis Sans Fin | 40:1 | 2° 45 | 1,15 | - | - | - | 40 | 46,09 | 50,5 | 14,7 | 17,6 | 22 | | | 38,40 € | | | 22500-351050 | | Vis Sans Fin | - | 2° 4 | 0,9 | 1 | 24,93 | 26,73 | - | - | - | 12,9 | 15,5 | 19,3 | | | 48,71 € | | | 22500-352050 | | Engrenage À Vis Sans Fin | 50:1 | 2° 4 | 0,9 | - | - | - | 50 | 45,07 | 49 | 12,9 | 15,5 | 19,3 | | | 38,40 € | | | 22500-351058 | | Vis Sans Fin | - | 2° 21 | 0,85 | 1 | 20,65 | 22,35 | - | - | - | 14,5 | 17,4 | 21,7 | | | 48,71 € | | | 22500-352058 | | Engrenage À Vis Sans Fin | 58:1 | 2° 21 | 0,85 | - | - | - | 58 | 49,35 | 53 | 14,5 | 17,4 | 21,7 | | | 41,84 € | | | 22500-351090 | | Vis Sans Fin | - | 1° 9 | 0,5 | 1 | 25 | 26 | - | - | - | 9,1 | 10,9 | 13,6 | | | 60,74 € | | | 22500-352090 | | Engrenage À Vis Sans Fin | 90:1 | 1° 9 | 0,5 | - | - | - | 90 | 45 | 49 | 9,1 | 10,9 | 13,6 | | | 41,84 € | |
