        Engrenages à vis sans fin filetés à droite Entraxe 31 mm

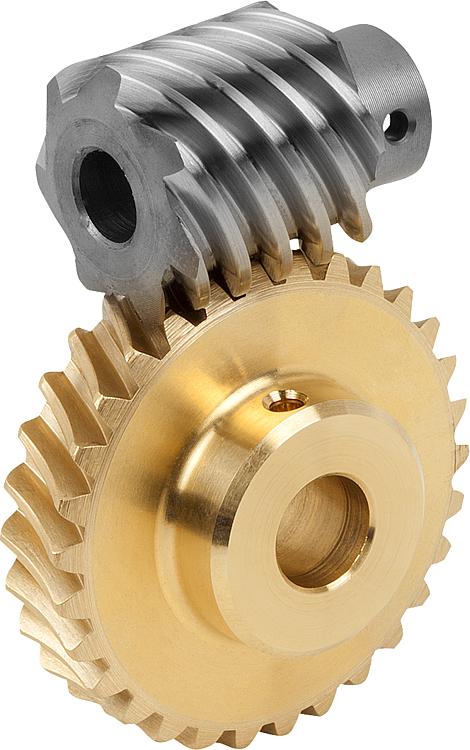

Description de l'article/illustrations du produit

DescriptionMatière :Vis sans fin en acier.
Roue hélicoïdale CuZn37Mn3Al2PbSi-S40.Finition :Vis sans fin avec pas à droite, cémentée HV 620 – 700, flancs et perçage rectifiés.Remarques concernant la commande :Les roues et vis sans fin peuvent seulement être combinées pour former un engrenage si elles ont le même entraxe et le même rapport de transmission.Nota :Un réducteur à vis sans fin est composé d’une vis sans fin et d’une roue à vis sans fin. Convient pour la fabrication d’engrenages à vis sans fin avec un angle d’axe de 90°. Le réducteur à vis sans fin permet de réaliser de très grands rapports au ralenti avec un seul palier.

La denture présente une forme de flanc K. L’angle de pression est de 15°. Les engrenages à vis sans fin sont livrés percés.

Les couples de sortie T2 indiqués sont les couples de sortie admissibles de la roue à vis sans fin. Ils sont valables pour une vitesse d’entrée de la vis sans fin de 2 800 tr/min.

L’engrenage à vis sans fin 22500-351002 / 22500-352002 n’est disponible qu’avec un profil de vis poli (lissé), un angle de pression de 20° et une roue à denture hélicoïdale.

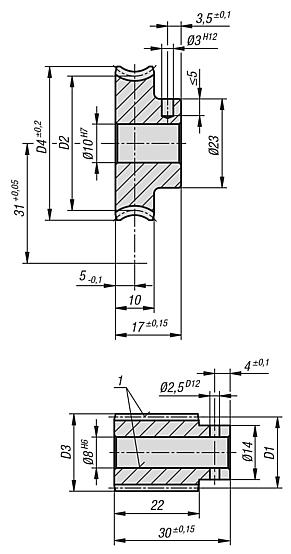

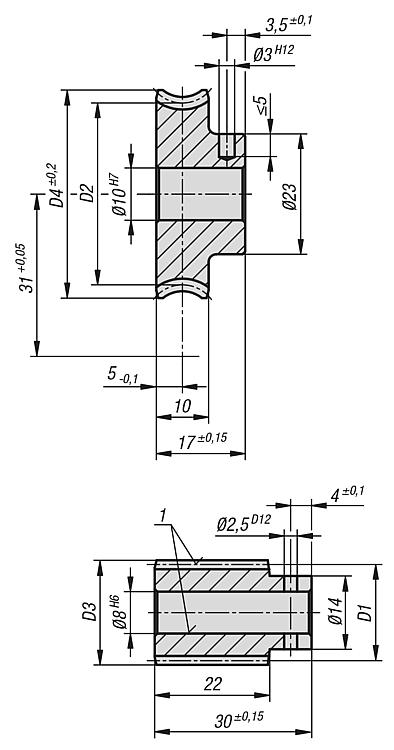

Indication de dessin :

1) rectifié

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22500 Engrenages à vis sans fin filetés à droite Entraxe 31 mm

710 kB

Informations techniques pour les engrenages à roue et vis sans fin

300 kB

Dessins

Sélection/filtre d'articles

Référence	Désignation	Rapport de transmission	Angle d'hélice	Module	Z1	D1	D3	Z2	D2	D4	Couple de sortie T2 (Nm) Graisse minérale	Couple de sortie T2 (Nm) Huile minérale	Couple de sortie T2 (Nm) Huile synthétique	Prix
22500-311002	Vis Sans Fin	-	45° 15	1,25	10	17,6	20,1	-	-	-	4,4	5,3	6,6	40,81 €
22500-312002	Engrenage À Vis Sans Fin	2,5:1	45° 15	1,25	-	-	-	25	44,4	46,9	4,4	5,3	6,6	34,73 €
22500-311003	Vis Sans Fin	-	35° 10	1,15	10	19,97	22,27	-	-	-	4,5	5,4	6,7	40,81 €
22500-312003	Engrenage À Vis Sans Fin	3:1	35° 10	1,15	-	-	-	30	42,03	44,5	4,5	5,4	6,7	34,73 €
22500-311004	Vis Sans Fin	-	25° 24	1,25	7	20,4	22,9	-	-	-	9	10,8	13,5	42,22 €
22500-312004	Engrenage À Vis Sans Fin	4,28:1	25° 24	1,25	-	-	-	30	41,6	45	9	10,8	13,5	30,96 €
22500-311005	Vis Sans Fin	-	23° 46	1,3	6	19,35	21,95	-	-	-	9,5	11,4	14,2	42,22 €
22500-312005	Engrenage À Vis Sans Fin	5:1	23° 46	1,3	-	-	-	30	42,65	46,5	9,5	11,4	14,2	30,96 €
22500-311006	Vis Sans Fin	-	18° 13	1,3	5	20,8	23,4	-	-	-	7,6	9,1	11,4	42,22 €
22500-312006	Engrenage À Vis Sans Fin	6:1	18° 13	1,3	-	-	-	30	41,2	45	7,6	9,1	11,4	30,96 €
22500-311007	Vis Sans Fin	-	20° 32	1,5	4	17,1	20,1	-	-	-	9,7	11,6	14,5	42,22 €
22500-312007	Engrenage À Vis Sans Fin	7:1	20° 32	1,5	-	-	-	28	44,9	48,8	9,7	11,6	14,5	30,96 €
22500-311008	Vis Sans Fin	-	19° 49	1,75	3	15,5	19	-	-	-	10	12	15	42,22 €
22500-312008	Engrenage À Vis Sans Fin	8,33:1	19° 49	1,75	-	-	-	25	46,5	51	10	12	15	30,96 €
22500-311010	Vis Sans Fin	-	12° 50	1,4	3	18,9	21,7	-	-	-	9,5	11,4	14,2	37,75 €
22500-312010	Engrenage À Vis Sans Fin	10:1	12° 50	1,4	-	-	-	30	43,1	47	9,5	11,4	14,2	30,96 €
22500-311012	Vis Sans Fin	-	13° 55	1,25	3	15,6	18,1	-	-	-	12,1	14,5	18,1	37,75 €
22500-312012	Engrenage À Vis Sans Fin	12:1	13° 55	1,25	-	-	-	36	46,4	50	12,1	14,5	18,1	30,96 €
22500-311015	Vis Sans Fin	-	10° 40	1,5	2	16,2	19,2	-	-	-	10,7	12,8	16	37,75 €
22500-312015	Engrenage À Vis Sans Fin	15:1	10° 40	1,5	-	-	-	30	45,8	50	10,7	12,8	16	30,96 €
22500-311018	Vis Sans Fin	-	8° 44	1,25	2	16,46	18,96	-	-	-	10,3	12,4	15,4	37,75 €
22500-312018	Engrenage À Vis Sans Fin	18:1	8° 44	1,25	-	-	-	36	45,54	48,8	10,3	12,4	15,4	30,96 €
22500-311020	Vis Sans Fin	-	7° 49	0,75	3	16,54	18,04	-	-	-	8,3	10	12,4	37,75 €
22500-312020	Engrenage À Vis Sans Fin	20:1	7° 49	0,75	-	-	-	60	45,46	48	8,3	10	12,4	30,96 €
22500-311022	Vis Sans Fin	-	6° 29	1	2	17,7	19,7	-	-	-	9,6	11,5	14,4	37,75 €
22500-312022	Engrenage À Vis Sans Fin	22:1	6° 29	1	-	-	-	44	44,3	48	9,6	11,5	14,4	31,99 €
22500-311023	Vis Sans Fin	-	7° 29	2	1	15,35	19,35	-	-	-	10,5	12,6	15,7	38,78 €
22500-312023	Engrenage À Vis Sans Fin	23:1	7° 29	2	-	-	-	23	46,65	52	10,5	12,6	15,7	31,99 €
22500-311024	Vis Sans Fin	-	5° 4	1,75	1	19,8	23,3	-	-	-	9,2	11	13,8	38,78 €
22500-312024	Engrenage À Vis Sans Fin	24:1	5° 4	1,75	-	-	-	24	42,2	47	9,2	11	13,8	31,99 €
22500-311025	Vis Sans Fin	-	5° 35	1,75	1	18	21,5	-	-	-	9,6	11,5	14,4	38,78 €
22500-312025	Engrenage À Vis Sans Fin	25:1	5° 35	1,75	-	-	-	25	44	48,5	9,6	11,5	14,4	31,99 €
22500-311028	Vis Sans Fin	-	4° 20	1,5	1	19,85	22,85	-	-	-	9,1	10,9	13,6	38,78 €
22500-312028	Engrenage À Vis Sans Fin	28:1	4° 20	1,5	-	-	-	28	42,15	46,5	9,1	10,9	13,6	31,99 €
22500-311030	Vis Sans Fin	-	5° 7	1,5	1	16,8	19,8	-	-	-	10,3	12,4	15,4	38,78 €
22500-312030	Engrenage À Vis Sans Fin	30:1	5° 7	1,5	-	-	-	30	45,2	48,8	10,3	12,4	15,4	31,99 €
22500-311032	Vis Sans Fin	-	4° 45	1,4	1	16,9	19,7	-	-	-	10,2	12,2	15,3	38,78 €
22500-312032	Engrenage À Vis Sans Fin	32:1	4° 45	1,4	-	-	-	32	45,1	48,8	10,2	12,2	15,3	31,99 €
22500-311038	Vis Sans Fin	-	5° 1	1,25	1	14,3	16,8	-	-	-	11,4	13,7	17,1	38,78 €
22500-312038	Engrenage À Vis Sans Fin	38:1	5° 1	1,25	-	-	-	38	47,7	51,2	11,4	13,7	17,1	31,99 €
22500-311045	Vis Sans Fin	-	3° 23	1	1	16,93	18,93	-	-	-	9,5	11,4	14,2	38,78 €
22500-312045	Engrenage À Vis Sans Fin	45:1	3° 23	1	-	-	-	45	45,07	48	9,5	11,4	14,2	31,99 €
22500-311050	Vis Sans Fin	-	3° 3	0,9	1	16,9	18,7	-	-	-	9	10,8	13,5	38,78 €
22500-312050	Engrenage À Vis Sans Fin	50:1	3° 3	0,9	-	-	-	50	45,1	48	9	10,8	13,5	31,99 €
22500-311055	Vis Sans Fin	-	4° 12	0,9	1	12,3	14,1	-	-	-	10,4	12,5	15,6	38,78 €
22500-312055	Engrenage À Vis Sans Fin	55:1	4° 12	0,9	-	-	-	55	49,7	52	10,4	12,5	15,6	31,99 €
22500-311060	Vis Sans Fin	-	2° 33	0,75	1	16,9	18,4	-	-	-	8,2	9,8	12,3	43,57 €
22500-312060	Engrenage À Vis Sans Fin	60:1	2° 33	0,75	-	-	-	60	45,1	48	8,2	9,8	12,3	32,66 €
22500-311070	Vis Sans Fin	-	3° 7	0,7	1	12,9	14,3	-	-	-	9	10,8	13,5	43,57 €
22500-312070	Engrenage À Vis Sans Fin	70:1	3° 7	0,7	-	-	-	70	49,1	52	9	10,8	13,5	32,66 €
22500-311075	Vis Sans Fin	-	2° 2	0,6	1	16,9	18,1	-	-	-	7,3	8,8	10,9	43,57 €
22500-312075	Engrenage À Vis Sans Fin	75:1	2° 2	0,6	-	-	-	75	45,1	47	7,3	8,8	10,9	32,66 €
22500-311090	Vis Sans Fin	-	1° 41	0,5	1	17	18	-	-	-	6,4	7,7	9,6	43,57 €
22500-312090	Engrenage À Vis Sans Fin	90:1	1° 41	0,5	-	-	-	90	45	48	6,4	7,7	9,6	32,66 €
22500-311100	Vis Sans Fin	-	2° 24	0,5	1	11,96	12,96	-	-	-	7,4	8,9	11,1	43,57 €
22500-312100	Engrenage À Vis Sans Fin	100:1	2° 24	0,5	-	-	-	100	50,04	52,7	7,4	8,9	11,1	32,66 €
