        Engrenages à vis sans fin filetés à droite Entraxe 33 mm

Description de l'article/illustrations du produit

DescriptionMatière :Vis sans fin en acier.
Roue hélicoïdale CuZn37Mn3Al2PbSi-S40.Finition :Vis sans fin avec pas à droite, cémentée HV 620 – 700, flancs et perçage rectifiés.Remarques concernant la commande :Les roues et vis sans fin peuvent seulement être combinées pour former un engrenage si elles ont le même entraxe et le même rapport de transmission.Nota :Un réducteur à vis sans fin est composé d’une vis sans fin et d’une roue à vis sans fin. Convient pour la fabrication d’engrenages à vis sans fin avec un angle d’axe de 90°. Le réducteur à vis sans fin permet de réaliser de très grands rapports au ralenti avec un seul palier.

La denture présente une forme de flanc K. L’angle de pression est de 15°. Les engrenages à vis sans fin sont livrés percés.

Les couples de sortie T2 indiqués sont les couples de sortie admissibles de la roue à vis sans fin. Ils sont valables pour une vitesse d’entrée de la vis sans fin de 2 800 tr/min.

L’engrenage à vis sans fin 22500-351002 / 22500-352002 n’est disponible qu’avec un profil de vis poli (lissé), un angle de pression de 20° et une roue à denture hélicoïdale.

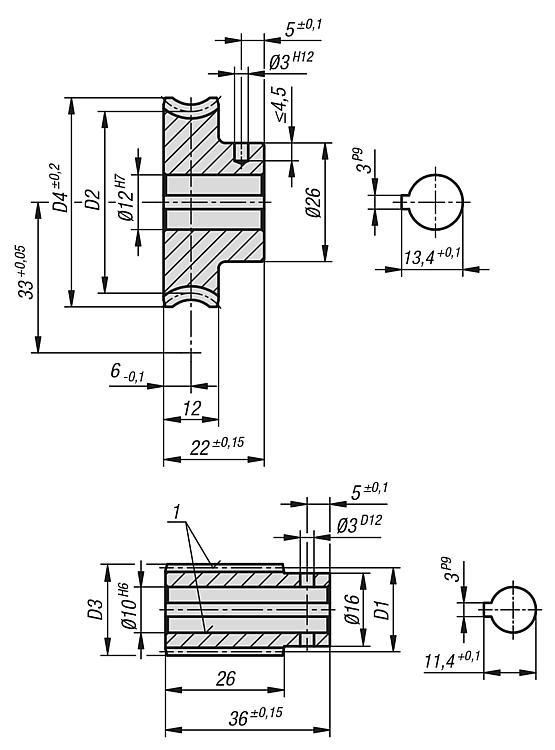

Indication de dessin :

1) rectifié

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22500 Engrenages à vis sans fin filetés à droite Entraxe 33 mm

719 kB

Informations techniques pour les engrenages à roue et vis sans fin

300 kB

Dessins

Sélection/filtre d'articles

Référence	Désignation	Rapport de transmission	Angle d'hélice	Module	Z1	D1	D3	Z2	D2	D4	Couple de sortie T2 (Nm) Graisse minérale	Couple de sortie T2 (Nm) Huile minérale	Couple de sortie T2 (Nm) Huile synthétique	Prix
22500-331003	Vis Sans Fin	-	25° 57	1,75	6	24	27,5	-	-	-	10,1	12,1	15,1	46,48 €
22500-332003	Engrenage À Vis Sans Fin	3,5:1	25° 57	1,75	-	-	-	21	42	47	10,1	12,1	15,1	35,18 €
22500-331005	Vis Sans Fin	-	20° 50	2	4	22,5	26,5	-	-	-	10,6	12,7	15,9	42,22 €
22500-332005	Engrenage À Vis Sans Fin	5:1	20° 50	2	-	-	-	20	43,5	49	10,6	12,7	15,9	35,18 €
22500-331007	Vis Sans Fin	-	15° 32	1,5	4	22,4	25,4	-	-	-	12,2	14,6	18,3	42,22 €
22500-332007	Engrenage À Vis Sans Fin	7:1	15° 32	1,5	-	-	-	28	43,6	48	12,2	14,6	18,3	35,18 €
22500-331010	Vis Sans Fin	-	13° 10	1,5	3	19,75	22,75	-	-	-	13,3	16	19,9	42,22 €
22500-332010	Engrenage À Vis Sans Fin	10:1	13° 10	1,5	-	-	-	30	46,25	51	13,3	16	19,9	38,25 €
22500-331011	Vis Sans Fin	-	10° 42	1,3	3	21	23,6	-	-	-	13,3	16	19,9	42,22 €
22500-332011	Engrenage À Vis Sans Fin	11,33:1	10° 42	1,3	-	-	-	34	45	49,2	13,3	16	19,9	38,25 €
22500-331012	Vis Sans Fin	-	11° 14	1,9	2	19,5	23,3	-	-	-	13,5	16,2	20,2	42,22 €
22500-332012	Engrenage À Vis Sans Fin	12:1	11° 14	1,9	-	-	-	24	46,5	52	13,5	16,2	20,2	38,25 €
22500-331015	Vis Sans Fin	-	8° 25	1,5	2	20,5	23,5	-	-	-	13	15,6	19,5	40,15 €
22500-332015	Engrenage À Vis Sans Fin	15:1	8° 25	1,5	-	-	-	30	45,5	50	13	15,6	19,5	38,25 €
22500-331016	Vis Sans Fin	-	10° 1	1,5	2	17,24	20,24	-	-	-	14	16,8	21	40,15 €
22500-332016	Engrenage À Vis Sans Fin	16:1	10° 1	1,5	-	-	-	32	48,76	53	14	16,8	21	38,25 €
22500-331017	Vis Sans Fin	-	9° 3	1,4	2	17,8	20,6	-	-	-	14,2	17	21,3	40,15 €
22500-332017	Engrenage À Vis Sans Fin	17:1	9° 3	1,4	-	-	-	34	48,2	52,5	14,2	17	21,3	38,25 €
22500-331018	Vis Sans Fin	-	6° 57	1,25	2	20,65	23,15	-	-	-	12,6	15,1	18,9	40,15 €
22500-332018	Engrenage À Vis Sans Fin	18:1	6° 57	1,25	-	-	-	36	45,35	49,2	12,6	15,1	18,9	38,25 €
22500-331020	Vis Sans Fin	-	6° 43	1,15	2	19,66	21,96	-	-	-	12,7	15,2	19	40,15 €
22500-332020	Engrenage À Vis Sans Fin	20:1	6° 43	1,15	-	-	-	40	46,34	50,5	12,7	15,2	19	36,87 €
22500-331024	Vis Sans Fin	-	5° 27	1,9	1	20	23,8	-	-	-	13,2	15,8	19,8	41,19 €
22500-332024	Engrenage À Vis Sans Fin	24:1	5° 27	1,9	-	-	-	24	46	51	13,2	15,8	19,8	36,87 €
22500-331028	Vis Sans Fin	-	3° 36	1,5	1	23,9	26,9	-	-	-	11,2	13,4	16,8	41,19 €
22500-332028	Engrenage À Vis Sans Fin	28:1	3° 36	1,5	-	-	-	28	42,1	46,6	11,2	13,4	16,8	36,87 €
22500-331030	Vis Sans Fin	-	4° 8	1,5	1	20,85	23,85	-	-	-	12,7	15,2	19	41,19 €
22500-332030	Engrenage À Vis Sans Fin	30:1	4° 8	1,5	-	-	-	30	45,15	50	12,7	15,2	19	36,87 €
22500-331032	Vis Sans Fin	-	4° 50	1,5	1	17,8	20,8	-	-	-	13,5	16,2	20,2	41,19 €
22500-332032	Engrenage À Vis Sans Fin	32:1	4° 50	1,5	-	-	-	32	48,2	52,5	13,5	16,2	20,2	36,87 €
22500-331038	Vis Sans Fin	-	3° 55	1,25	1	18,28	20,76	-	-	-	13,9	16,7	20,8	41,19 €
22500-332038	Engrenage À Vis Sans Fin	38:1	3° 55	1,25	-	-	-	38	47,74	51,6	13,9	16,7	20,8	36,87 €
22500-331050	Vis Sans Fin	-	2° 27	0,9	1	21	22,8	-	-	-	10	12	15	41,69 €
22500-332050	Engrenage À Vis Sans Fin	50:1	2° 27	0,9	-	-	-	50	45	48	10	12	15	36,87 €
22500-331056	Vis Sans Fin	-	2° 10	0,8	1	21,15	22,75	-	-	-	10,1	12,1	15,1	41,69 €
22500-332056	Engrenage À Vis Sans Fin	56:1	2° 10	0,8	-	-	-	56	44,85	48	10,1	12,1	15,1	36,87 €
22500-331060	Vis Sans Fin	-	2° 33	0,8	1	17,96	19,56	-	-	-	11,4	13,7	17,1	41,69 €
22500-332060	Engrenage À Vis Sans Fin	60:1	2° 33	0,8	-	-	-	60	48,04	51,5	11,4	13,7	17,1	38,92 €
22500-331072	Vis Sans Fin	-	1° 30	0,6	1	22,8	24	-	-	-	8,4	10,01	12,6	41,69 €
22500-332072	Engrenage À Vis Sans Fin	72:1	1° 30	0,6	-	-	-	72	43,2	46	8,4	10,01	12,6	38,92 €
22500-331075	Vis Sans Fin	-	1° 41	0,6	1	20,5	21,7	-	-	-	9	10,8	13,5	41,69 €
22500-332075	Engrenage À Vis Sans Fin	75:1	1° 41	0,6	-	-	-	75	45,5	48	9	10,8	13,5	38,92 €
