        Embout à rotule DIN 71802

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :

Acier ou Inox 1.4305.

Finition :Zingué et passivé. Finition Inox naturel.Nota :Le filetage à gauche se réfère à la cote D2.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 27650 Embout à rotule DIN 71802

192 kB

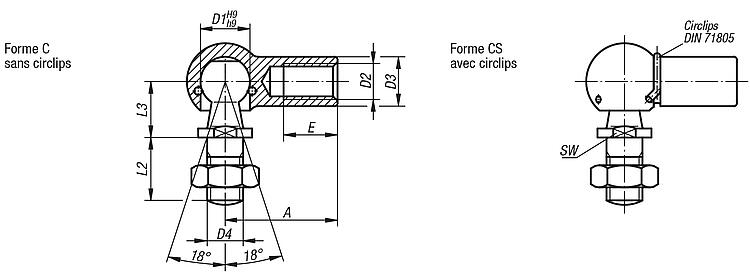

Dessins (aperçu complet)

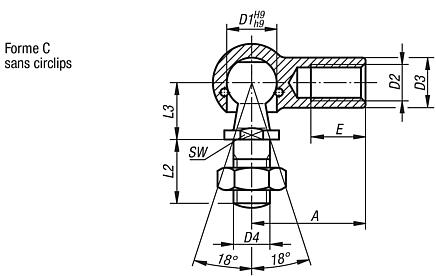

Embout à rotule DIN 71802, forme C

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	Finition	Matière du corps de base	D1	D2	D3	D4	A	L2	L3	E	SW	Prix
27650-0805	C	filetage à droite	acier	8	M5	8	M5	22	10,2	9	10,2	7	1,56 €
27650-1006	C	filetage à droite	acier	10	M6	10	M6	25	12,5	11	11,5	8	1,84 €
27650-1308	C	filetage à droite	acier	13	M8	13	M8	30	16,5	13	14	11	2,50 €
27650-1610	C	filetage à droite	acier	16	M10	16	M10	35	20	16	15,5	13	3,73 €
27650-1612	C	filetage à droite	acier	16	M12	16	M12	35	20	16	15,5	13	4,28 €
27650-1914	C	filetage à droite	acier	19	M14x1,5	22	M14x1,5	45	28	20	21,5	16	8,31 €
27650-1916	C	filetage à droite	acier	19	M16	22	M16	45	28	20	21,5	16	10,95 €
27650-080501	C	filetage à gauche	acier	8	M5	8	M5	22	10,2	9	10,2	7	1,96 €
27650-100601	C	filetage à gauche	acier	10	M6	10	M6	25	12,5	11	11,5	8	2,13 €
27650-130801	C	filetage à gauche	acier	13	M8	13	M8	30	16,5	13	14	11	2,86 €
27650-161001	C	filetage à gauche	acier	16	M10	16	M10	35	20	16	15,5	13	4,62 €
27650-161201	C	filetage à gauche	acier	16	M12	16	M12	35	20	16	15,5	13	5,19 €
27650-191401	C	filetage à gauche	acier	19	M14x1,5	22	M14x1,5	45	28	20	21,5	16	10,07 €
27650-191601	C	filetage à gauche	acier	19	M16	22	M16	45	28	20	21,5	16	12,10 €

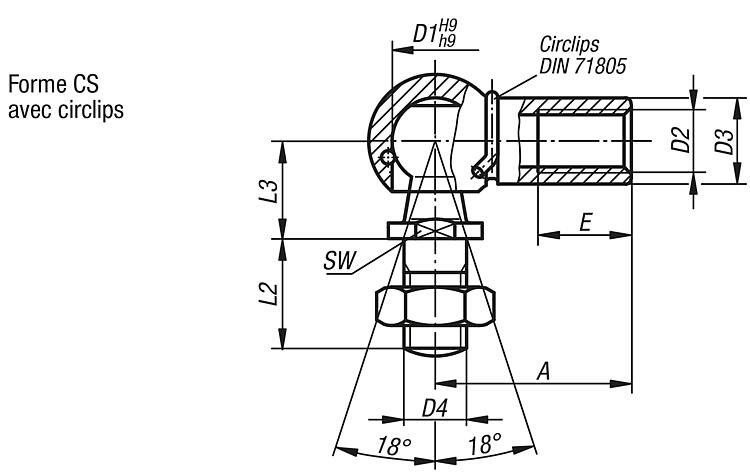

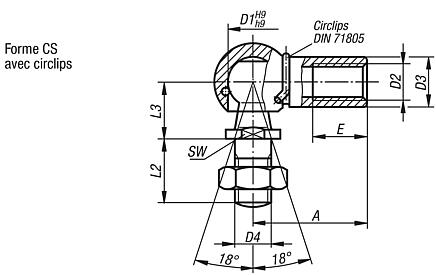

Embout à rotule DIN 71802, forme CS

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	Finition 2	Matière du corps de base	D1	D2	D3	D4	A	L2	L3	E	SW	Prix
27650-080351	CS	filetage à droite	acier	8	M3,5	8	M4	18	10,2	9	8	7	2,99 €
27650-08051	CS	filetage à droite	acier	8	M5	8	M5	22	10,2	9	10,2	7	1,79 €
27650-10061	CS	filetage à droite	acier	10	M6	10	M6	25	12,5	11	11,5	8	2,01 €
27650-13081	CS	filetage à droite	acier	13	M8	13	M8	30	16,5	13	14	11	2,66 €
27650-16101	CS	filetage à droite	acier	16	M10	16	M10	35	20	16	15,5	13	3,90 €
27650-16121	CS	filetage à droite	acier	16	M12	16	M12	35	20	16	15,5	13	4,51 €
27650-19141	CS	filetage à droite	acier	19	M14x1,5	22	M14x1,5	45	28	20	21,5	16	8,66 €
27650-19161	CS	filetage à droite	acier	19	M16	22	M16	45	28	20	21,5	16	11,42 €
27650-080511	CS	filetage à gauche	acier	8	M5	8	M5	22	10,2	9	10,2	7	2,09 €
27650-100611	CS	filetage à gauche	acier	10	M6	10	M6	25	12,5	11	11,5	8	2,35 €
27650-130811	CS	filetage à gauche	acier	13	M8	13	M8	30	16,5	13	14	11	3,06 €
27650-161011	CS	filetage à gauche	acier	16	M10	16	M10	35	20	16	15,5	13	4,90 €
27650-161211	CS	filetage à gauche	acier	16	M12	16	M12	35	20	16	15,5	13	5,30 €
27650-191411	CS	filetage à gauche	acier	19	M14x1,5	22	M14x1,5	45	28	20	21,5	16	10,49 €
27650-191611	CS	filetage à gauche	acier	19	M16	22	M16	45	28	20	21,5	16	12,51 €
27650-08052	CS	filetage à droite	acier inoxydable	8	M5	8	M5	22	10,2	9	10,2	7	12,55 €
27650-10062	CS	filetage à droite	acier inoxydable	10	M6	10	M6	25	12,5	11	11,5	8	14,06 €
27650-13082	CS	filetage à droite	acier inoxydable	13	M8	13	M8	30	16,5	13	14	11	14,87 €
27650-16102	CS	filetage à droite	acier inoxydable	16	M10	16	M10	35	20	16	15,5	13	26,66 €
27650-16122	CS	filetage à droite	acier inoxydable	16	M12	16	M12	35	20	16	15,5	13	28,27 €
27650-080521	CS	filetage à gauche	acier inoxydable	8	M5	8	M5	22	10,2	9	10,2	7	12,93 €
27650-100621	CS	filetage à gauche	acier inoxydable	10	M6	10	M6	25	12,5	11	11,5	8	14,77 €
27650-130821	CS	filetage à gauche	acier inoxydable	13	M8	13	M8	30	16,5	13	14	11	15,63 €
27650-161021	CS	filetage à gauche	acier inoxydable	16	M10	16	M10	35	20	16	15,5	13	27,99 €
27650-161221	CS	filetage à gauche	acier inoxydable	16	M12	16	M12	35	20	16	15,5	13	29,68 €
