20200Module portique pneumatique à guidage cylindrique |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Corps de base, chariots et plaques de raccordement en alliage d’aluminium. Arbres de guidage en acier.Finition :Corps de base : anodisé nature.
Chariots et plaques de raccordement anodisés. Rails de guidage trempés.Nota :Modules portiques dotés de deux tiges de précision en acier et de douilles de guidage à billes. L‘actionnement s‘effectue par un vérin pneumatique sans tige. Capacité de charge élevée grâce au profil support en aluminium rigide. Les modules peuvent être utilisés dans toutes les positions de montage.
Les données de charge sont valables pour les charges dynamiques admissibles.
Répétabilité ±0,02 mm.Plage de température :+5 °C jusqu’à +70 °C.Sur demande :* D'autres longueurs
(course S max. 5000 mm) sont possibles.Accessoires :Amortisseur, détecteur de proximité et connecteur voir tableau.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

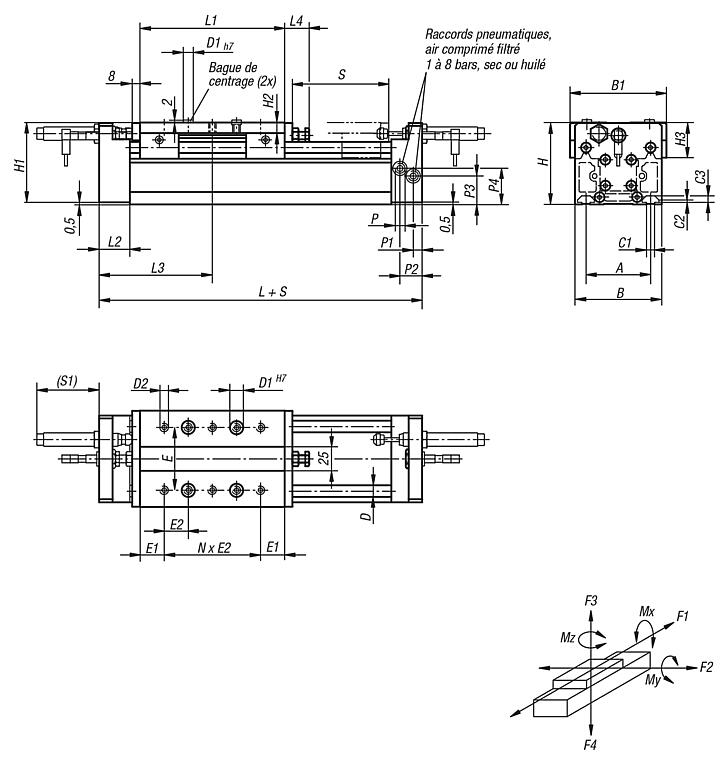

| Référence | Taille | A | B | B1 | C1 | C2 | C3 | D | D1 | D2 | E | E1 | E2 | H | H1 | H2 | H3 | L | Course
S | CAO | Acc. | Prix | Commander |
|---|
| 20200-2090X0500 | 90 | 67 | 90 | 100 | 8,1 | 2,5 | 6,8 | 12 | 10 | M6 | 65 | 25 | 25 | 85 | 84,5 | 11 | 36,5 | 235 | 500 |  |  | 2.335,63 € | | | 20200-2115X0500 | 115 | 97 | 125 | 135 | 10 | 5 | 8,5 | 16 | 13 | M8 | 90 | 20 | 30 | 115 | 114,5 | 12,5 | 46,5 | 305 | 500 | | | 2.769,00 € | |
Référence
| Taille | L1 | L2 | L3 | L4 | N
(nombre
de dents) | P | P1 | P2 | P3 | P4 | S1 | CAO | Acc. | Prix | Commander |
|---|
| 20200-2090X0500 | 90 | 150 | 32 | 117,5 | 25,5 | 4 | G1/8 | 9 | 23 | 30 | 38 | 64,5 | | | 2.335,63 € | | | 20200-2115X0500 | 115 | 220 | 32 | 152,5 | 25,5 | 6 | G1/4 | 15,5 | 19,5 | 40,5 | 60,5 | 62,5 | | | 2.769,00 € | |
| Référence | Taille | Force de
piston à
6 bars (N) | Ø de
piston
| Consommation
d'air par course
10 mm à 6 bars (ccm) | Mx
Nm | My
Nm | Mz
Nm | F1
N | F2
N
| F3
N | F4
(N) | CAO | Acc. | Prix | Commander |
|---|
| 20200-2090X0500 | 90 | 250 | 25 | 35 | 50 | 65 | 160 | 90 | 45 | 120 | 290 | | | 2.335,63 € | | | 20200-2115X0500 | 115 | 640 | 40 | 88 | 70 | 130 | 310 | 180 | 90 | 145 | 340 | | | 2.769,00 € | |
