        Module linéaire pneumatique avec deux guidages cylindriques

Description de l'article/illustrations du produit

DescriptionMatière :Corps de base et plaques de raccordement EN AW-5754. Arbres de guidage en acier.Finition :Corps de base avec protection anticorrosive.
Plaque de raccordement anodisé.
Arbre de guidage trempé.Nota :Modules linéaires pneumatiques ne nécessitant aucun entretien dotés de deux tiges de précision en acier et de douilles de guidage à billes avec racleur. Actionnement par un vérin à double effet. Tous les taraudages de fixation sont renforcés. Les amortisseurs et détecteurs disponibles en accessoires peuvent être intégrés au montage. Reproductibilité totale grâce à la structure fixe. Des combinaisons de montage de toutes dimensions et toutes courses sont possibles sans plaques d‘adaptation.
Possibilité d’obtenir une répétitivité haute précision de l’ordre de ±0,01 mm.
Les données de charge sont indiquées uniquement pour les tables centrées.Plage de température :+5 °C jusqu’à +80 °C.Sur demande :Avec cartouche de blocage du piston pour sécuriser la position.Accessoires :Amortisseur, détecteur de proximité et connecteur voir tableau.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 20000 Module linéaire pneumatique avec deux guidages cylindriques

274 kB

Informations techniques pour les modules linéaires pneumatiques à guidages cylindriques

1,7 MB

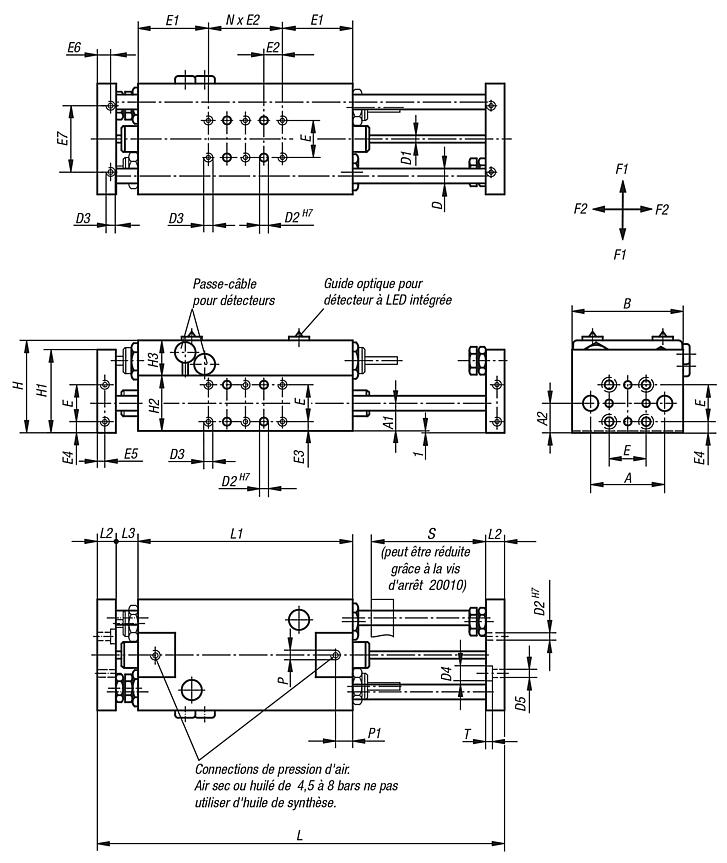

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Taille	A	A1	A2	B	D	D1	D2	D3	D4	D5	E	E1	E2	E3	E4	E5	E6	E7	Course S	Prix
20000-21040	1	40	15	16	60	8	4	4	M4	8	4,5	20	38	10	5	6	4	9	36	40	1.286,64 €
20000-21060	1	40	15	16	60	8	4	4	M4	8	4,5	20	38	10	5	6	4	9	36	60	1.311,35 €
20000-21080	1	40	15	16	60	8	4	4	M4	8	4,5	20	38	10	5	6	4	9	36	80	1.336,05 €
20000-21100	1	40	15	16	60	8	4	4	M4	8	4,5	20	38	10	5	6	4	9	36	100	1.367,81 €
20000-22060	2	55	20	21	82	12	6	5	M5	10	5,5	30	45	15	5	6	5	11	50	60	1.576,06 €
20000-22090	2	55	20	21	82	12	6	5	M5	10	5,5	30	45	15	5	6	5	11	50	90	1.621,98 €
20000-22120	2	55	20	21	82	12	6	5	M5	10	5,5	30	45	15	5	6	5	11	50	120	1.666,07 €
20000-22150	2	55	20	21	82	12	6	5	M5	10	5,5	30	45	15	5	6	5	11	50	150	1.706,68 €
20000-23080	3	70	25	26	100	16	8	6	M6	11	6,6	40	50	20	5	6	6	14	70	80	1.830,23 €
20000-23120	3	70	25	26	100	16	8	6	M6	11	6,6	40	50	20	5	6	6	14	70	120	1.893,75 €
20000-23160	3	70	25	26	100	16	8	6	M6	11	6,6	40	50	20	5	6	6	14	70	160	1.953,77 €
20000-23200	3	70	25	26	100	16	8	6	M6	11	6,6	40	50	20	5	6	6	14	70	200	2.006,72 €
20000-25120	5	104	38	39	150	25	12	10	M10	18	11	60	72	30	8	9	8	17	96	120	2.130,27 €
20000-25180	5	104	38	39	150	25	12	10	M10	18	11	60	72	30	8	9	8	17	96	180	2.259,11 €
20000-25240	5	104	38	39	150	25	12	10	M10	18	11	60	72	30	8	9	8	17	96	240	2.366,76 €
20000-25300	5	104	38	39	150	25	12	10	M10	18	11	60	72	30	8	9	8	17	96	300	2.476,18 €

Référence	Taille	H	H1	H2	H3	L	L1	L2	L3	N (nombre de dents)	P	P1	T	F1 max. kN	F2 max. kN	Force de piston à 6 bars (N)	Ø de piston	Consommation d'air par cycle à 6 bars (ccm)	Prix
20000-21040	1	50	45	30	19	180	96	12	10	2	M5	9,3	3	0,14	0,38	100	16	11,3	1.286,64 €
20000-21060	1	50	45	30	19	220	116	12	10	4	M5	9,3	3	0,09	0,26	100	16	17	1.311,35 €
20000-21080	1	50	45	30	19	260	136	12	10	6	M5	9,3	3	0,05	0,18	100	16	22,6	1.336,05 €
20000-21100	1	50	45	30	19	300	156	12	10	8	M5	9,3	3	0,025	0,125	100	16	28,3	1.367,81 €
20000-22060	2	64	60	40	23	254	120	16	21	2	G1/8	9,9	5,7	0,3	0,61	250	25	56	1.576,06 €
20000-22090	2	64	60	40	23	314	150	16	21	4	G1/8	9,9	5,7	0,16	0,35	250	25	84	1.621,98 €
20000-22120	2	64	60	40	23	374	180	16	21	6	G1/8	9,9	5,7	0,08	0,24	250	25	112	1.666,07 €
20000-22150	2	64	60	40	23	434	210	16	21	8	G1/8	9,9	5,7	0,045	0,16	250	25	140	1.706,68 €
20000-23080	3	77	70	50	26	300	140	20	20	2	G1/8	9,5	5	0,46	0,84	407	32	118	1.830,23 €
20000-23120	3	77	70	50	26	380	180	20	20	4	G1/8	9,5	5	0,24	0,52	407	32	178	1.893,75 €
20000-23160	3	77	70	50	26	460	220	20	20	6	G1/8	9,5	5	0,12	0,32	407	32	236	1.953,77 €
20000-23200	3	77	70	50	26	540	260	20	20	8	G1/8	9,5	5	0,07	0,2	407	32	295	2.006,72 €
20000-25120	5	112	100	76	35	420	204	25	23	2	G1/4	14	7	0,75	1,08	660	40	354,6	2.130,27 €
20000-25180	5	112	100	76	35	540	264	25	23	4	G1/4	14	7	0,42	0,7	660	40	531,8	2.259,11 €
20000-25240	5	112	100	76	35	660	324	25	23	6	G1/4	14	7	0,25	0,48	660	40	709,1	2.366,76 €
20000-25300	5	112	100	76	35	780	384	25	23	8	G1/4	14	7	0,16	0,36	660	40	886,4	2.476,18 €
