        Pied large à rotule

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Forme A, G : Patin en acier, bruni, rotule en acier de décolletage.
Forme B : Inox.
Forme C : Patin en POM, rotule en acier de décolletage.
Forme D : Patin en POM, rotule en Inox.

Plaque antidérapante : élastomère thermoplastique.Finition :Forme A : Rotule cémentée et brunie.

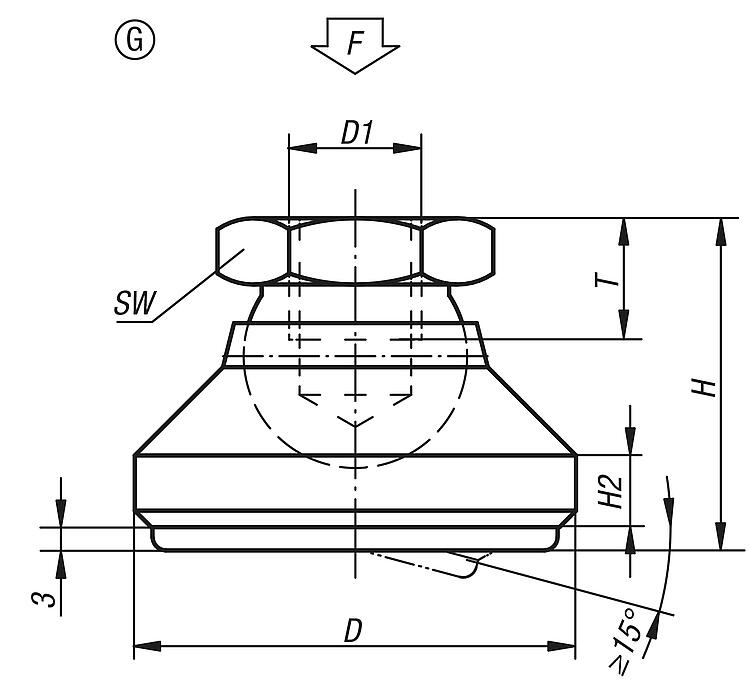

Forme G : Rotule cémentée et brunie, avec plaque anti-dérapante.
Forme B : Rotule naturelle.
Forme C : Rotule cémentée et brunie.
Forme D : Rotule naturelle.Nota :La semelle absorbe les vibrations et empêche le patin de glisser.
Les contraintes indiquées dans le tableau sont des recommandations relatives aux charges statiques permanentes en présence desquelles le pied large à rotule peut être mis en œuvre.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 07144 Pied large à rotule

185 kB

Dessins (aperçu complet)

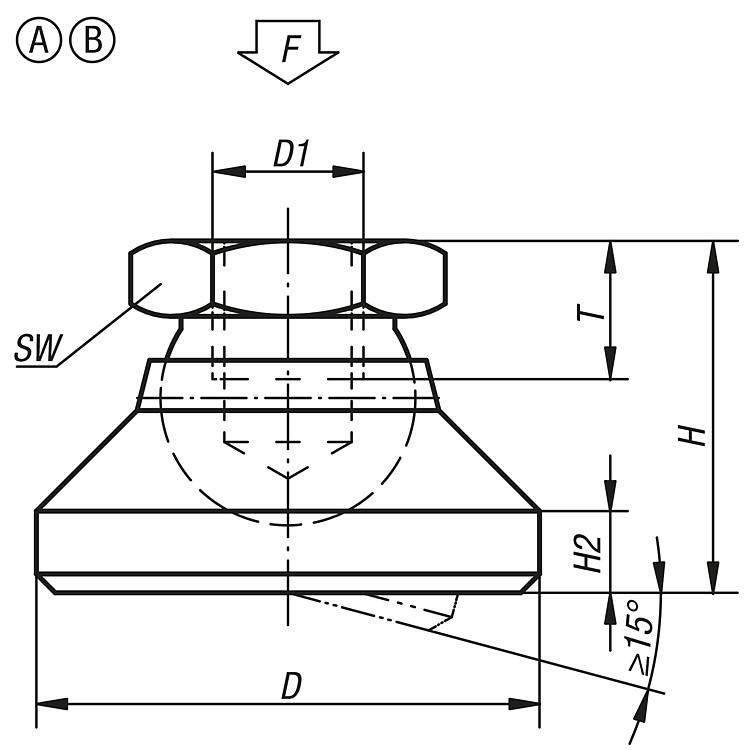

Pied large à rotule, forme A et forme B

plus d'infos

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence Forme A	Référence Forme B	D	D1	H	H2	T	SW	Charge max. en kN
07144-106	07144-306	20	M6	15	2,5	8,5	10	10
07144-108	07144-308	25	M8	18	4	9	13	18
07144-110	07144-310	32	M10	22	5	10	17	20
07144-112	07144-312	40	M12	26	6	12	19	35
07144-116	07144-316	50	M16	32	7	14	24	45
07144-120	07144-320	60	M20	42	8	18	30	55

Pied large à rotule, forme C et D

plus d'infos

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence Forme C	Référence Forme D	D	D1	H	H2	T	SW	Charge max. en kN
07144-506	07144-206	20	M6	15	2,5	8,5	10	4
07144-508	07144-208	25	M8	18	4	9	13	7
07144-510	07144-210	32	M10	22	5	10	17	10
07144-512	07144-212	40	M12	26	6	12	19	18
07144-516	07144-216	50	M16	32	7	14	24	20
07144-520	07144-220	60	M20	42	8	18	30	22
