        Griffes à serrage rapide pivotantes en aluminium avec élément d’angle

Description de l'article/illustrations du produit

DescriptionMatière :Corps de base en aluminium.
Arbre en inox.
Vis sans fin en acier.Finition :Corps de base à revêtement dur.Nota :Ces éléments d’angle pivotants peuvent être montés sans outil sur les griffes à serrage rapide et plaques de base ou les tables de positionnement, et peuvent être associés et reliés à tous les produits dotés d’une fixation rapide.

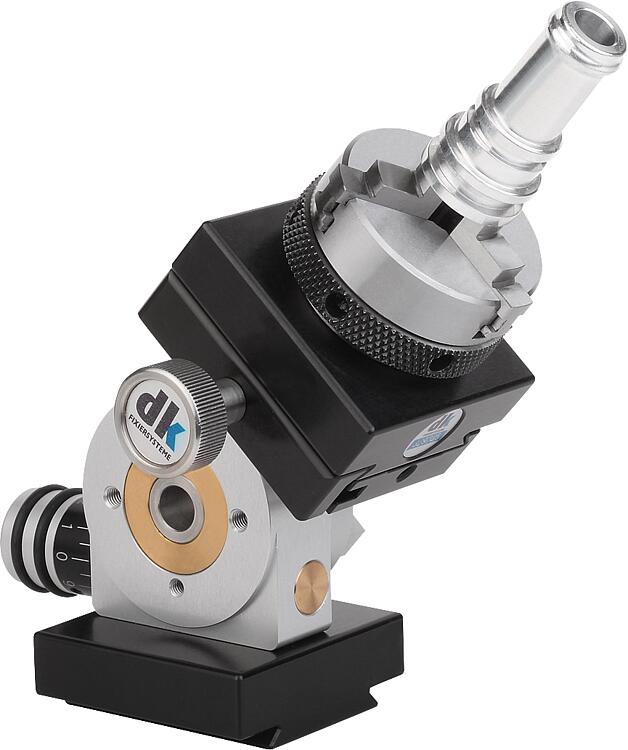

La griffe à serrage rapide pivote et s’incline. Sa plage de pivotement est comprise entre +90° et -55°. Le pivotement est rendu possible par un réducteur à vis sans fin. La plage de pivotement est de 360° en continu ou tous les 90° par encliquetage. La fixation s’effectue par vis moletée.
Le réglage de l’angle est gradué par 2°.Sur demande :Rotation au moyen d’un réducteur.Accessoires :Plaques de base 34031.
Tables de positionnement 34031-05.
Griffes à serrage rapide de base 33227-05.
Griffes à serrage rapide de base 34006.
Griffes à serrage rapide de base 34021.
Tables croisées 34031-10.
Griffes à serrage rapide avec élément d’angle 33227-10.
Griffes à serrage rapide pivotantes 34007-02.
Étaux de précision 33225-5003511.
Étaux autocentrants de précision 34010.
Adaptateurs 33225-20.
Mandrins de précision à trois°mors 34011.
Adaptateurs 33226-05.
Supports d’aiguille 33227.
Pinces pour petites pièces 34012.
Vés magnétiques 34013.
Vés avec bride à lame ressort / bride pivotante 34013-05.
Vés 34013-10.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
