        Dispositivo a scatto in zinco

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Maniglia e alloggiamento in zinco pressofuso.Versione:maniglia e alloggiamento colore nero o argento verniciato a polvereNota:Azionando la maniglia, sportelli, coperchi, cofani o porte vengono aperti a distanza e in modo invisibile tramite un cavetto Bowden.
I dispositivi di sgancio con serratura vengono forniti ciascuno con 2 chiavi. La chiave può essere estratta in entrambe le posizioni (aperta e chiusa). La serratura è a chiusura universale, ovvero ogni serratura può essere aperta con la stessa chiave.
Il cavo Bowden e le viti di fissaggio non sono inclusi nella fornitura.Utilizzo:L´attivazione da remoto viene utilizzata quando gli spazi stretti rendono difficile il funzionamento o dove, per motivi ergonomici o di sicurezza, viene richiesta un´apertura e/o una chiusura a distanza.
Montaggio:Forma A: Fissaggio sul retro tramite viti autofilettanti M3.
Forma B: Fissaggio sulla parte anteriore.Vantaggi:Azionamento possibile in spazi inaccessibili per il montaggio.
Posizione di attivazione realizzabile con ergonomia ottimizzata.

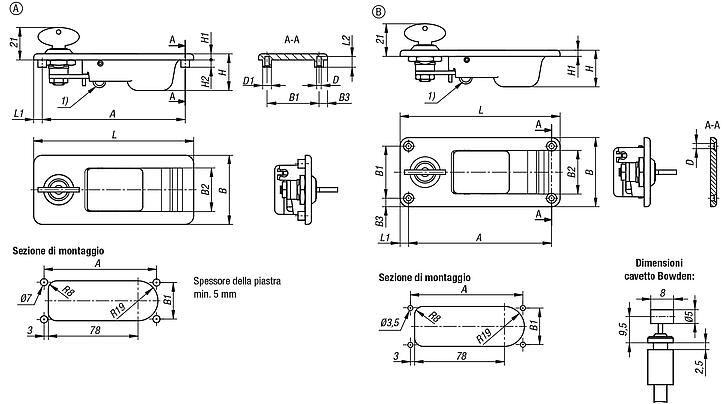

Azionamento possibile anche in caso di necessità di distanze di sicurezza.Accessori:Cavetto Bowden 05596-01Nota disegno:

1) Collegamento cavetto Bowden

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 05596 Dispositivo a scatto in zinco

330 kB

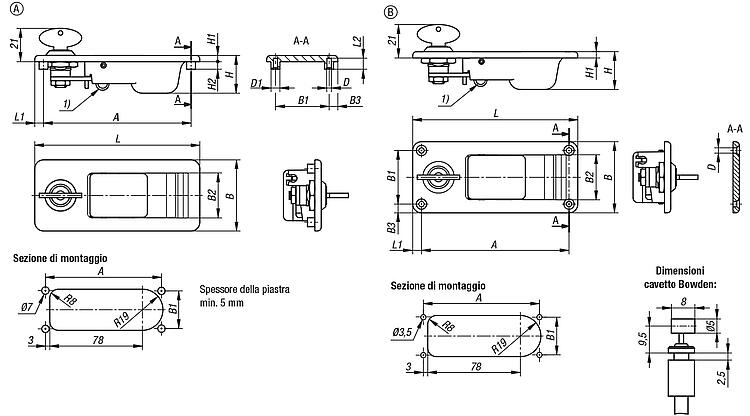

Disegni

Selezione/filtro articoli

N. ordine	Versione 1	Forma	Colore corpo base	Colore componenti	A	B	B1	B2	B3	D	D1	H	H2	L	L1	L2	Montaggio
05596-2111114511	con serratura	A	nero	nero	99	47,9	36	30,1	6	2,65	6	25,5	5	110,9	6	7,4	montaggio posteriore
05596-2101114511	con serratura	B	nero	nero	99	47,9	36	30,1	6	3,4	-	25,5	-	110,9	6	-	montaggio anteriore
05596-2011114511	senza serratura	A	nero	nero	99	47,9	36	30,1	6	2,65	6	25,5	5	110,9	6	7,4	montaggio posteriore
05596-2001114511	senza serratura	B	nero	nero	99	47,9	36	30,1	6	3,4	-	25,5	-	110,9	6	-	montaggio anteriore
05596-2111114522	con serratura	A	argento	argento	99	47,9	36	30,1	6	2,65	6	25,5	5	110,9	6	7,4	montaggio posteriore
05596-2101114522	con serratura	B	argento	argento	99	47,9	36	30,1	6	3,4	-	25,5	-	110,9	6	-	montaggio anteriore
05596-2011114522	senza serratura	A	argento	argento	99	47,9	36	30,1	6	2,65	6	25,5	5	110,9	6	7,4	montaggio posteriore
05596-2001114522	senza serratura	B	argento	argento	99	47,9	36	30,1	6	3,4	-	25,5	-	110,9	6	-	montaggio anteriore
05596-2111114512	con serratura	A	nero	argento	99	47,9	36	30,1	6	2,65	6	25,5	5	110,9	6	7,4	montaggio posteriore
05596-2101114512	con serratura	B	nero	argento	99	47,9	36	30,1	6	3,4	-	25,5	-	110,9	6	-	montaggio anteriore
05596-2011114512	senza serratura	A	nero	argento	99	47,9	36	30,1	6	2,65	6	25,5	5	110,9	6	7,4	montaggio posteriore
05596-2001114512	senza serratura	B	nero	argento	99	47,9	36	30,1	6	3,4	-	25,5	-	110,9	6	-	montaggio anteriore
05596-2111114521	con serratura	A	argento	nero	99	47,9	36	30,1	6	2,65	6	25,5	5	110,9	6	7,4	montaggio posteriore
05596-2101114521	con serratura	B	argento	nero	99	47,9	36	30,1	6	3,4	-	25,5	-	110,9	6	-	montaggio anteriore
05596-2011114521	senza serratura	A	argento	nero	99	47,9	36	30,1	6	2,65	6	25,5	5	110,9	6	7,4	montaggio posteriore
05596-2001114521	senza serratura	B	argento	nero	99	47,9	36	30,1	6	3,4	-	25,5	-	110,9	6	-	montaggio anteriore
