05596-06Chiusure a scatto in acciaio inox con attacco per cavo Bowden... |
Indietro |
|
|
DescrizioneMateriale:Acciaio inox 1.4401. Versione:rettificati e lucidati o sabbiati opachi.Nota:Queste chiusure a scatto sono progettate con una maniglia incassata per il montaggio a filo su porte, sportelli e calotte.
Vengono utilizzate quando gli spazi angusti rendono difficile l'azionamento o quando è necessario una manovra a distanza per motivi di sicurezza o di ergonomia.
Disponibili in due diverse grandezze per vari spessori del battente della porta. Maggiore sicurezza grazie alle varianti con serratura. La serratura è a chiave unica, cioè ogni serratura può essere aperta con la stessa chiave.
La maniglia precaricata impedisce lo sferragliamento.Il cavetto Bowden non è contenuto nella fornitura.
Coppia max. per il serraggio delle viti: 2,4 Nm.
Forma A: con chiave
Forma B: non con chiaveModalità di utilizzoAzionando la maniglia, sportelli, coperchi, cofani o porte vengono aperti a distanza e in modo invisibile tramite un cavetto Bowden.
La serratura può essere azionata anche dal retro.Utilizzo:- Industria automobilistica
- Ingegneria meccanica
- Cantieristica navale
- Settore aerospaziale
- Camper e roulotte
- Ingegneria biomedicaMontaggio:1. Praticare la foratura secondo la dima indicata.
2. Fissaggio dal retro mediante elementi di montaggio.
3. Collegamento del cavetto BowdenVantaggi:Azionamento possibile in spazi inaccessibili per il montaggio.
Posizione di attivazione realizzabile con ergonomia ottimizzata.
Azionamento possibile anche in caso di necessità di distanze di sicurezza.Accessori:Cavetto Bowden 05596-01.FornituraIl supporto per il montaggio, così come le viti adatte (M4) e l'angolare di montaggio sono inclusi nella fornitura.

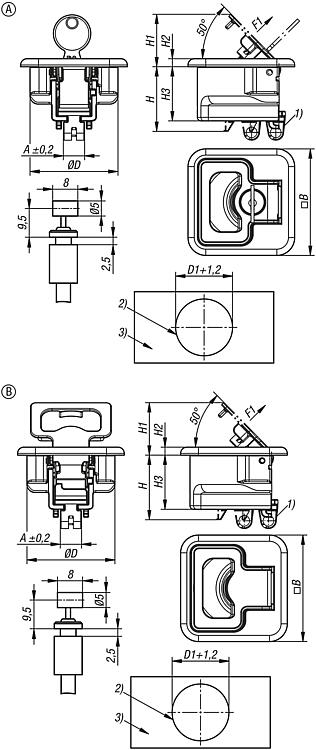

Le chiusure a scatto con serratura sono fornite con 2 chiavi ciascuna.Nota disegno:1) Collegamento con cavetto Bowden
2) Ritaglio di montaggio
3) Battente della porta
4) Altezza del supporto di montaggio (v. tabella H4)
5) Impugnatura
6) Cavetto Bowden DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |

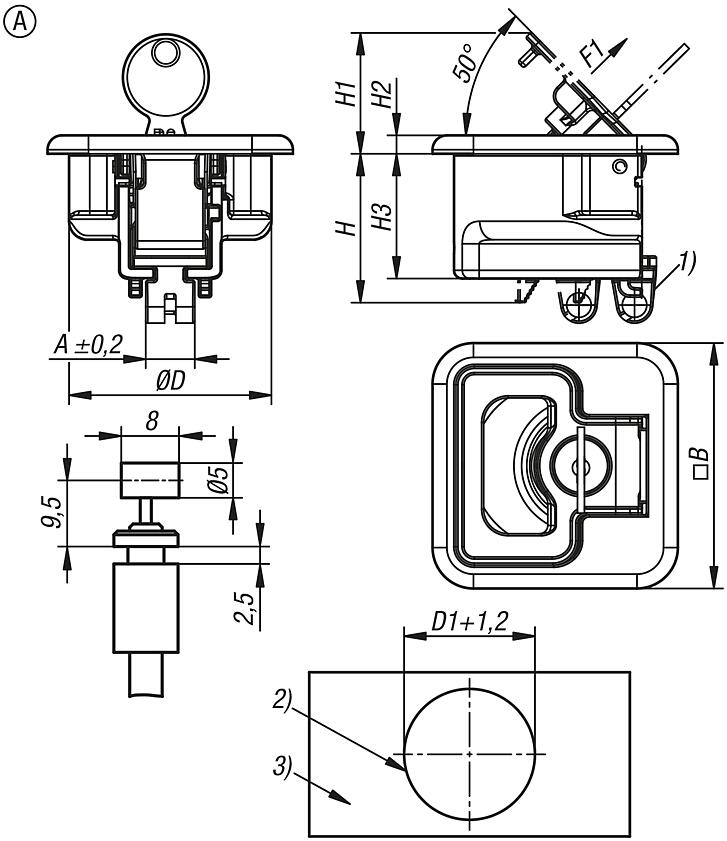

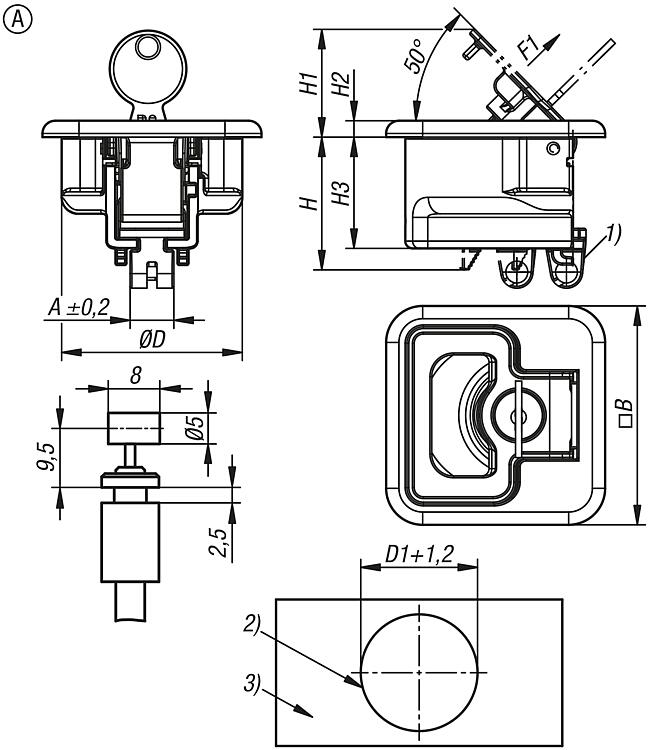

Chiusure a scatto in acciaio inox con attacco per cavo Bowden e impugnatura, ripiegabili, forma A |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | Superficie
corpo base | A
| B | D | D1 | H | H1 | H2 | H3 | H4 | Forza di
trazione
F1 N | Range di
temperatura
°C | S=Spessore battente
porta in mm | Viti | CAD | Acc. | Prezzo | Ordinare |
|---|
| 05596-06-1102356044 | A | con chiave | lucidato | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 23 | 100 | - | 2-12 | M4x6 |  | | 0,00 € | | | 05596-06-1112356044 | A | con chiave | lucidato | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 12,5 | 100 | - | 12-22 | M4x20 | | | 0,00 € | | | 05596-06-1102356055 | A | con chiave | sabbiato opaco | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 23 | 100 | - | 2-12 | M4x6 | | | 0,00 € | | | 05596-06-1112356055 | A | con chiave | sabbiato opaco | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 12,5 | 100 | - | 12-22 | M4x20 | | | 0,00 € | |
|

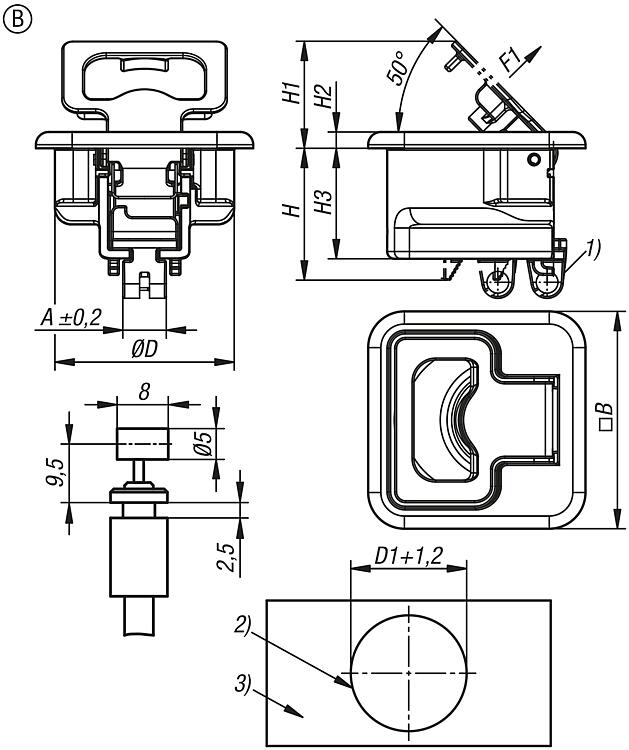

Chiusure a scatto in acciaio inox con attacco per cavo Bowden e impugnatura, ripiegabili, forma B |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | Superficie
corpo base | A
| B | D | D1 | H | H1 | H2 | H3 | H4 | Forza di
trazione
F1 N | Range di
temperatura
°C | S=Spessore battente
porta in mm | Viti | CAD | Acc. | Prezzo | Ordinare |
|---|
| 05596-06-1002356044 | B | senza chiave | lucidato | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 23 | 100 | - | 2-12 | M4x6 | | | 0,00 € | | | 05596-06-1012356044 | B | senza chiave | lucidato | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 12,5 | 100 | - | 12-22 | M4x20 | | | 0,00 € | | | 05596-06-1002356055 | B | senza chiave | sabbiato opaco | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 23 | 100 | - | 2-12 | M4x6 | | | 0,00 € | | | 05596-06-1012356055 | B | senza chiave | sabbiato opaco | 10 | 60 | 49,5 | 50 | 35,9 | 26,6 | 4,5 | 30,5 | 12,5 | 100 | - | 12-22 | M4x20 | | | 0,00 € | |
|
