03192-08Chiusure a un quarto di giro in acciaio inox, versione... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneDescrizione del prodotto:Le chiusure servono per la sostituzione e la chiusura rapida e semplice di apparecchi o sportelli.
Il serraggio senza attrezzi abbrevia i tempi di allestimento.Materiale:Alloggiamento in acciaio inox.
Manopola in termoplastica PA (poliammide) o in acciaio inox.Versione:Alloggiamento non trattato.
Pulsante PA rinforzato con fibra di vetro.
Manopola acciaio inox non trattato.Nota:Le viti di fissaggio M2 o M3 in acciaio inox sono fornite in dotazione.
Lo spessore delle piastre varia a seconda dell'uso di diversi bulloni di fissaggio (03192-09).
Opzione di montaggio 1 con bullone di fissaggio Forma A per spessore piastra 6 mm o con bullone di fissaggio Forma B per spessore piastra 9 mm.
Opzione di montaggio 2 con bullone di fissaggio Forma A per spessore piastra da > 6 a 20 mm o con bullone di fissaggio Forma B per spessore piastra da > 9 a 20 mm.
Il bullone di fissaggio deve essere ordinato separatamente.

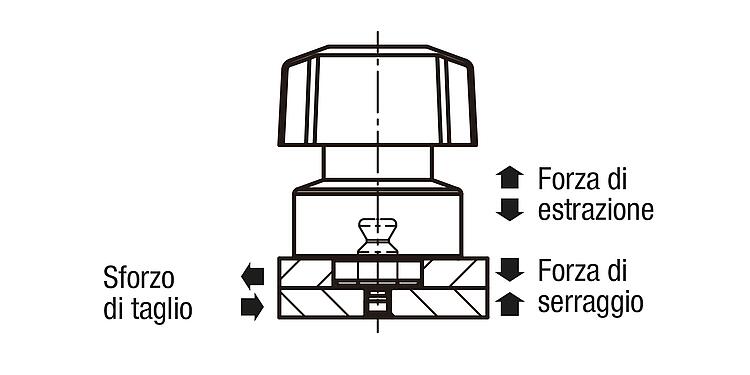

Se la forza di tenuta viene superata, si genera uno spazio superiore a 0,1 mm tra le piastre.Modalità di utilizzoAssicurarsi che la testa rotante sia in posizione "OFF".
Posizionare la chiusura a un quarto di giro sopra il bullone di fissaggio e ruotare la testa rotante in posizione "ON".Accessori:Bulloni di fissaggio in acciaio inox per chiusure a un quarto di giro 03192-09.Nota disegno:1) Opzione di montaggio 1
2) Opzione di montaggio 2
3) Piastra DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Chiusure a un quarto di giro in acciaio inox, versione pesante
con azionamento rotativo e manopola in plastica
|
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Materiale
componenti | D
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | H | H1 | H2 | M | T | T1 | T2 | Forza
di bloccaggio
N | Forza di
estrazione F
kN | Forza
di serraggio
N | Resistenza alle
alte temperature
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 03192-08-14 | poliammide | 6 | 14 | 25 | 30 | 21 | 14 | 26 | 4,4 | 2,4 | 40 | 14,7 | 5,5 | M02X4 | 6/9 | 6-20/9-20 | 2,5 | 150 | 1,8 | 450 | ≤130 °C |  | | 0,00 € | | | 03192-08-18 | poliammide | 8 | 18 | 34 | 40 | 28 | 18 | 35 | 6,5 | 3,4 | 48 | 16 | 5,5 | M3x5 | 6/9 | 6-20/9-20 | 2,5 | 250 | 2,4 | 750 | ≤180 °C | | | 0,00 € | |
|
Chiusure a un quarto di giro in acciaio inox, versione pesante
con azionamento rotativo e manopola in acciaio inox |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Materiale
componenti | D
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | H | H1 | H2 | M | T | T1 | T2 | Forza
di bloccaggio
N | Forza di
estrazione F
kN | Forza
di serraggio
N | Resistenza alle
alte temperature
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 03192-08-114 | acciaio inox A2 | 6 | 14 | 25 | 30 | 21 | 14 | 26 | 4,4 | 2,4 | 40 | 14,7 | 5,5 | M02X4 | 6/9 | 6-20/9-20 | 2,5 | 150 | 1,8 | 450 | ≤130 °C | | | 0,00 € | | | 03192-08-118 | acciaio inox A2 | 8 | 18 | 34 | 40 | 28 | 18 | 35 | 6,5 | 3,4 | 48 | 16 | 5,5 | M3x5 | 6/9 | 6-20/9-20 | 2,5 | 250 | 2,4 | 750 | ≤180 °C | | | 0,00 € | |
|
